V12渦輪增壓雙引擎！九段680供電解析
2024-12-07 20:49:09
泡泡網顯卡頻道7月19日 知名定製型旗艦顯卡——七彩虹iGame九段680 4GB，除了air-kit空力套件拓展和color-kit塗鴉等個性玩法之外，還加入了獨家Turbo-kit技術。Turbo-kit即電力套件，在iGame九段680顯卡原有的供電基礎上外接一個供電子卡，增加供電相數，提升供電能力，提高穩定性和超頻性能。今天筆者為大家深度解析Turbo-kit電力套件，方便玩家更進一步的了解iGame九段680。

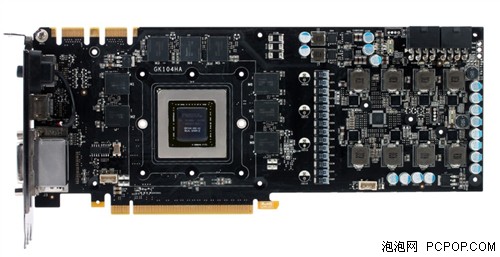

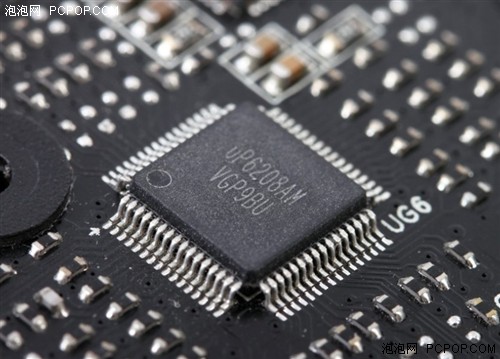

七彩虹iGame九段680採用SPT超量鍍銀非公版PCB設計，PCB上堆滿了密密麻麻的電子元件，用料紮實，做工精湛。九段680核心供電系統採用了一顆upi uP6208AM PWM開關管，可支持12相同步整流壓降控制，調製範圍支持0.1MHz至1.5MHz，為實現12相供電打好基礎。
七彩虹iGame九段680的每相供電都分別配置一顆安森美PC5369晶片，內部集成了MOSFET Driver和MOSFET，一個上橋一個下橋，晶片採用QFN40封裝，最高輸出電流達35A。供電輸出扼流圈採用R30鐵素體電感，輸入電容採用日化16V 100uf固態電容，輸出電容採用高品質三洋POSCAP 470uf鉭電容。

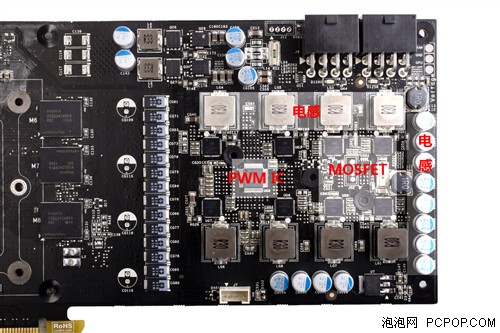

從以上分析我們了解到九段680最高可支持12相供電，但從顯卡供電部分的MOSFET和電容電感的數量中可看出，九段680顯卡的核心供電實際上只有8相，以及2相的顯存供電。而另外4相供電的則設計在Turbo-kit電力套件子卡上。

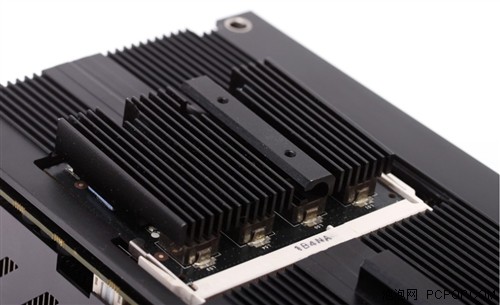

七彩虹iGame九段680顯卡背面有一個子卡裝置，這就是Turbo-kit電力套件，這是七彩虹iGame九段系列顯卡標誌性的技術。電力套件子卡配置了4顆安森美PC5369晶片和4顆R30電感，可支持4相供電。當電力套件子卡插到顯卡上後，iGame680的核心可實現12相超強供電外，這為顯卡極限超頻提供強悍而穩定的電力支持。有關Turbo-kit的精彩測試，敬請關注下一篇文章。■
