電氣絕緣線收納箱的製作方法
2024-03-06 06:17:15 1

本實用新型屬於導線收納裝置技術領域,更具體地說,是涉及一種電氣絕緣線收納箱。
背景技術:
現在有電氣絕緣線在實驗使用後,存放十分不方便,電氣絕緣線存放時放於收納盒中,雜亂無章,容易出現打圈纏繞,取用非常不方便,不利於下次使用。
技術實現要素:
本實用新型的目的在於提供一種電氣絕緣線收納箱,旨在解決現有技術中的電氣絕緣線存放時,雜亂無章,容易出現打圈纏繞,取用非常不方便的技術問題。
為實現上述目的,本實用新型採用的技術方案是:提供一種電氣絕緣線收納箱,包括箱體和箱蓋,還包括用於收納絕緣線的收線工具,所述箱體的內部設有插板,所述箱體上設有與所述插板適配的插槽,所述插板將所述箱體內部空間分隔成若干用於放置收線工具的存放格。
進一步地,所述收線工具為收線輪。
進一步地,收線工具為收線拐。
進一步地,所述收線拐包括兩個相互平行的纏線杆和用於連接所述纏線杆的長度可調式連杆。
進一步地,所述長度可調式連杆包括相互套裝的第一連杆和第二連杆,所述第一連杆上設有若干螺釘安裝孔,所述第二連杆上設有與所述螺釘安裝孔對應的通孔,所述第一連杆和第二連杆通過螺釘連接。
進一步地,所述長度可調式連杆包括第一連杆、第二連杆以及用於連接第一連杆和第二連杆的連接套,所述連接套一端與所述第一連杆螺紋連接,所述連接套另一端與所述第二連杆轉動連接。
進一步地,所述第二連杆上設有環形滑槽,所述連接套上設有與所述環形滑槽適配的滑臺。
進一步地,所述纏線杆上設有用於定位絕緣線的限位部件。
進一步地,所述限位部件為限位臺或限位擋板。
進一步地,所述箱蓋上設有用於線夾存放的線夾存放條和/或線夾存放袋。
本實用新型提供的電氣絕緣線收納箱的有益效果在於:與現有技術相比,本實用新型電氣絕緣線收納箱通過收線工具將絕緣線纏繞,然後放置於存放格內,不會出現打卷纏繞的情況,其結構簡單,使用方便,存放整齊、便於下次使用,插板將箱體內部空間分隔成若干用於放置收線工具的存放格,可以根據需要通過改變插板的位置調整存放格的大小,從而用於放置不同大小的收納工具,操作方便,存放更加整齊,並且縮短了存線、取線的時間,大大提高了工作效率。
附圖說明
圖1為本實用新型實施例提供的電氣絕緣線收納箱的結構示意圖;

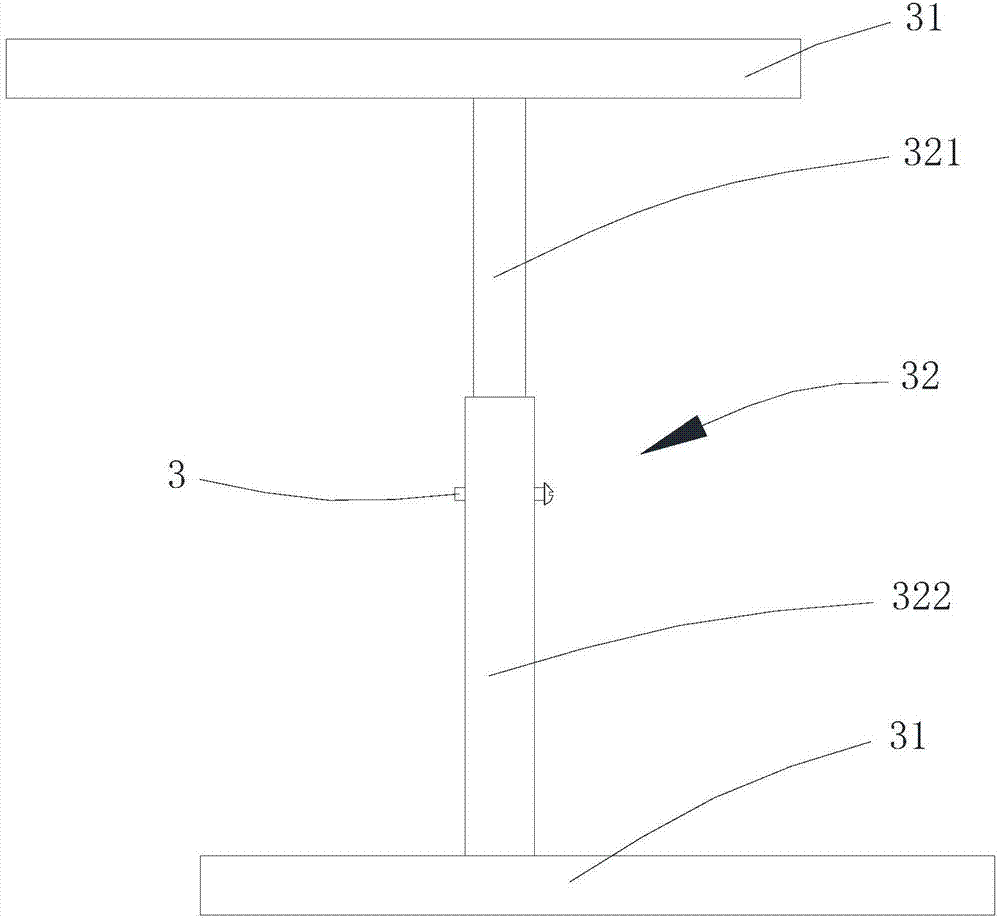

圖2為本實用新型實施例所採用的收線拐的結構示意圖一;
圖3為本實用新型實施例所採用的收線拐的結構示意圖二;
圖4為本實用新型實施例所採用的長度可調式連杆的結構示意圖二。
圖中:1、箱體;101、插板;102、插槽;2、箱蓋;201、線夾存放條;202、線夾存放袋;3、收線拐;31、纏線杆;32、長度可調式連杆;321、第一連杆;322、第二連杆;323、連接套;33、限位擋板;4、螺釘。
具體實施方式
為了使本實用新型所要解決的技術問題、技術方案及有益效果更加清楚明白,以下結合附圖及實施例,對本實用新型進行進一步詳細說明。應當理解,此處所描述的具體實施例僅僅用以解釋本實用新型,並不用於限定本實用新型。
請一併參閱圖1至圖4,現對本實用新型提供的電氣絕緣線收納箱進行說明。所述電氣絕緣線收納箱,包括箱體1和箱蓋2,還包括用於收納絕緣線的收線工具,所述箱體1的內部設有插板101,所述箱體1上設有與所述插板101適配的插槽102,所述插板101將所述箱體1內部空間分隔成若干用於放置收線工具的存放格。
本實用新型提供的電氣絕緣線收納箱,與現有技術相比,過收線工具將絕緣線纏繞,然後放置於存放格內,不會出現打卷纏繞的情況,其結構簡單,使用方便,存放整齊、便於下次使用,插板101將箱體1內部空間分隔成若干用於放置收線工具的存放格,可以根據需要通過改變插板101的位置調整存放格的大小,從而用於放置不同大小的收納工具,操作方便,存放更加整齊,並且縮短了存線、取線的時間,大大提高了工作效率。
進一步地,作為本實用新型提供的電氣絕緣線收納箱的一種具體實施方式,所述收線工具為收線輪。電氣絕緣線可以纏繞在收線輪上,然後放置於存放格內,不會出現打卷纏繞的情況,達到擺放有序,方便取放的效果。
進一步地,請參閱圖1至圖3,作為本實用新型提供的電氣絕緣線收納箱的一種具體實施方式,收線工具為收線拐3。結構簡單,製作方便,成本低,然後放置於存放格內,不會出現打卷纏繞的情況,達到擺放有序,方便取放的效果,使用過程中也可以將纏繞在收線拐3上的電器絕緣線用線夾或橡膠條固定,然後取下,放置於存放格內。
進一步地,請參閱圖2至圖4,作為本實用新型提供的電氣絕緣線收納箱的一種具體實施方式,所述收線拐3包括兩個相互平行的纏線杆31和用於連接所述纏線杆31的長度可調式連杆32。長度可調式連杆32的長度可調,可根據不同的絕緣線的長度需求,調整收線拐3的長度,達到纏線方便的目的。
進一步地,請參閱圖2及圖3,作為本實用新型提供的電氣絕緣線收納箱的一種具體實施方式,所述長度可調式連杆32包括相互套裝的第一連杆321和第二連杆322,所述第一連杆321上設有若干螺釘安裝孔,所述第二連杆322上設有與所述螺釘安裝孔對應的通孔,所述第一連杆321和第二連杆322通過螺釘4連接。通過調整第一連杆321上的螺釘安裝孔和第二連杆322上的通孔的位置,然後通過螺釘4固定,達到調整高度的目的,其結構簡單,製作方便且成本較低,使用方便。
進一步地,請參閱圖4,作為本實用新型提供的電氣絕緣線收納箱的一種具體實施方式,所述長度可調式連杆32包括第一連杆321、第二連杆322以及用於連接第一連杆321和第二連杆322的連接套323,所述連接套323一端與所述第一連杆321螺紋連接,所述連接套323另一端與所述第二連杆322轉動連接。通過連接套323將第一連杆321和第二連杆322連接,連接套323與第一連杆321螺紋連接,連接套323另一端與所述第二連杆322轉動連接,通過旋轉連接套323可以改變長度可調式連杆32的長度,連接套323的另一端與第二連杆322之間轉動連接,旋轉連接套323時不會帶動第二連杆322轉動,調節時第一連杆321和第二兩桿均為靜止狀態,有效減小了調節阻力,調節更加方便,快捷。
進一步地,請參閱圖4,作為本實用新型提供的電氣絕緣線收納箱的一種具體實施方式,所述第二連杆322上設有環形滑槽,所述連接套323上設有與所述環形滑槽適配的滑臺。通過環形滑槽和滑臺卡接的形式,可實現套管與第二連杆322的旋轉連接,其結構簡單,製作方便,降低了生產成本,提高了生產效率。
進一步地,請參閱圖3,作為本實用新型提供的電氣絕緣線收納箱的一種具體實施方式,所述纏線杆31上設有用於定位絕緣線的限位部件。設置限位部件可以有效防止纏繞的電氣絕緣線散亂,保證纏繞有序,調高了纏繞及取用的效率。
進一步地,請參閱圖3,作為本實用新型提供的電氣絕緣線收納箱的一種具體實施方式,所述限位部件為限位臺或限位擋板33。設置限位擋板33或限位臺,可以有效限定絕緣線的位置,保證纏繞緊密、有序,且方便取用。
進一步地,請參閱圖1,作為本實用新型提供的電氣絕緣線收納箱的一種具體實施方式,所述箱蓋2上設有用於線夾存放的線夾存放條201和/或線夾存放袋202。線夾存放條201布置在箱蓋2內部,是電氣絕緣線線夾快速取用條,用於大小不一的線夾的整齊收納及快速取用,線夾整齊的夾持在線夾存放條201上;或者箱蓋2內部設置線夾存放袋202,線夾可以夾持在線夾存放袋202上或放置在內部;優選地使用線夾存放條201;解決了電氣絕緣線線夾存放雜亂、尋找取用困難的問題。採用線夾存放條201後,大小不同的線夾依次排放,選型取用非常方便。
收線拐3為之字形,長度可調式連杆32可調節長度,用於較長的電氣絕緣線收線使用時。收線後,在絕緣線兩端使用線夾收縮固定,然後放置在存放格內,使得較長的電氣絕緣線便於存放及下次使用;用於較短的電氣絕緣線收線使用時,在絕緣線中間使用線夾收縮固定,便於存放及下次使用。
使用此種電氣絕緣線快速收納箱,可以極大的提升收線取線、選用線夾的效率,進而提升電氣試驗工作效率。
以上所述僅為本實用新型的較佳實施例而已,並不用以限制本實用新型,凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等,均應包含在本實用新型的保護範圍之內。
