NEX 3 5G拆機圖解：這可能是目前最全的5G拆機教程了
2025-04-23 18:28:35
不少玩機的小夥伴都有一個拆機的夢想，想要親身拆解一部手機。雖然網上有不少拆解節目，但都沒有比較詳細的拆解教程。今天小編就以NEX 3 5G為例，為玩機的小夥伴呈現一份詳細的拆機教程，讓大家在閒暇之餘也能輕鬆拆機。
準備拆機工具和手機

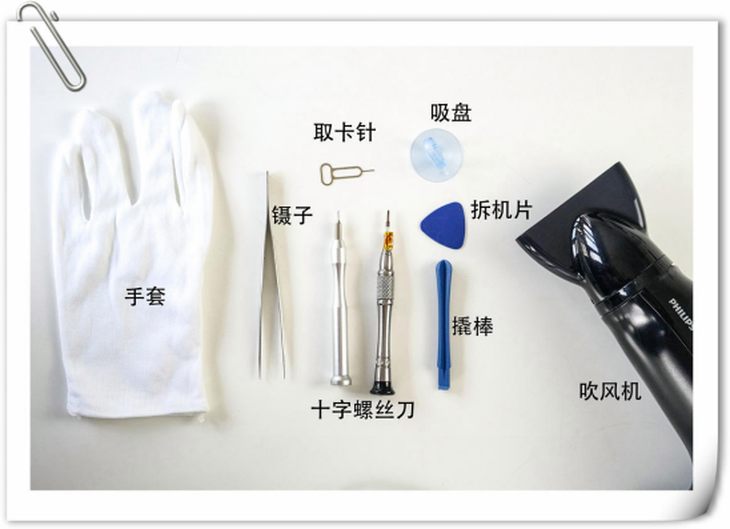

想要拆機，自然少不了拆機所需要的工具。在這裡跟大家詳細展示下這些工具，分別是手套、取卡針、鑷子、十字螺絲刀、吸盤、拆機片、撬棒以及非常重要的吹風機了。

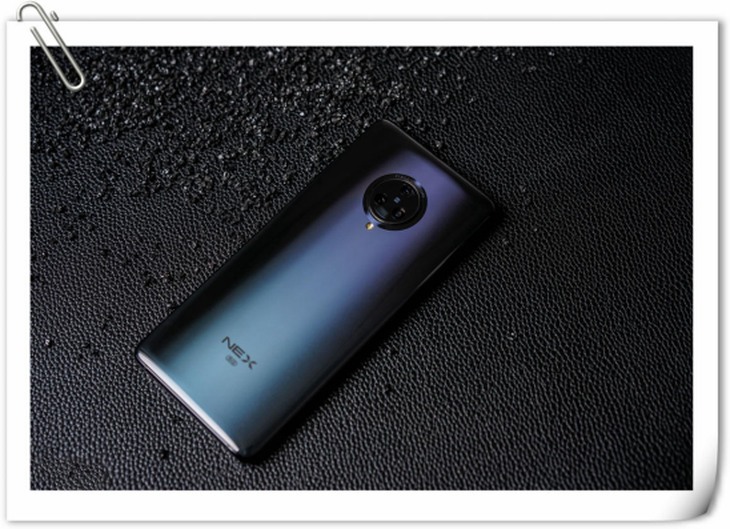

工具準備齊全之後，拆機拆機，最重要的要有一部手機。此次我拆解的手機是vivo推出的NEX 3 5G。為何選擇這樣的高端旗艦來講解拆機教程呢？其一，這款手機的顏值打動到我了。NEX 3 5G採用全新的瀑布屏設計，屏幕左右兩端近乎垂直，屏幕滑動的瞬間，真有種瀑布傾盆而下的視覺震撼。其二，隱藏壓感鍵的一體化設計、升降式結構，再加上它還是一部5G手機，整個的構造比其他手機複雜，拆解難度也提升很多。有難度才有挑戰，這樣的拆解過程才更有鑑賞性。
進入正題，拆機之旅開啟

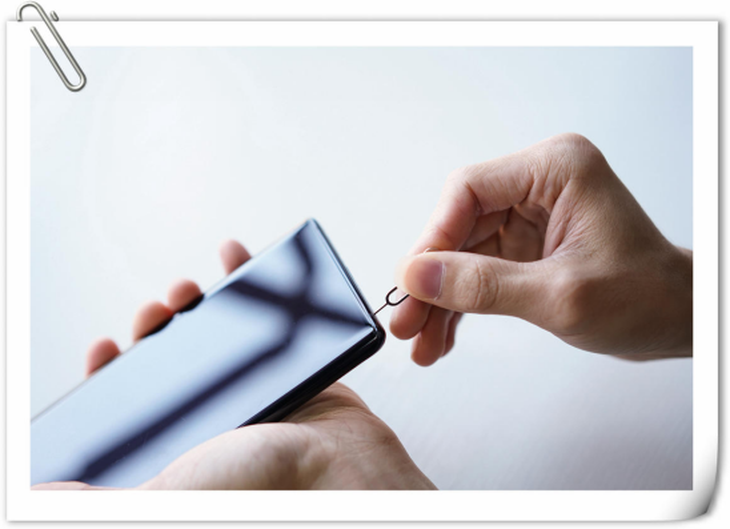

拆機第一步，先將手機進行關機，然後用標配的取卡針取得SIM卡託。NEX 3 5G的卡託位於手機的下方，這裡需要注意的是，要用手機自帶的卡針來取，不要用其他工具，以免造成損壞。另外注意不要插錯孔了。

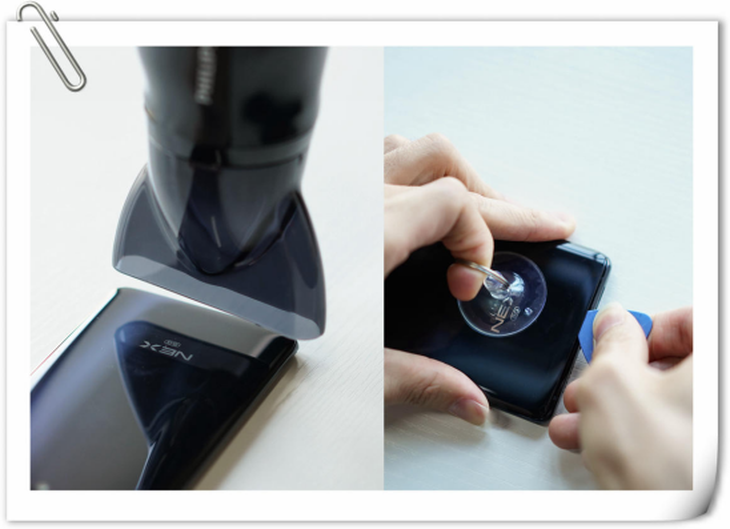

第二步，拆解手機後蓋。用吹風機均勻地給後蓋四周加熱，大概加熱8到10分鐘左右，戴上隔熱手套後將吸盤放置在殼體邊緣，拉起後蓋的同時迅速將拆機片插入縫隙中，然後沿殼體四周滑動，注意拆機片不要插得太深，以免觸碰到裡面的元器件。

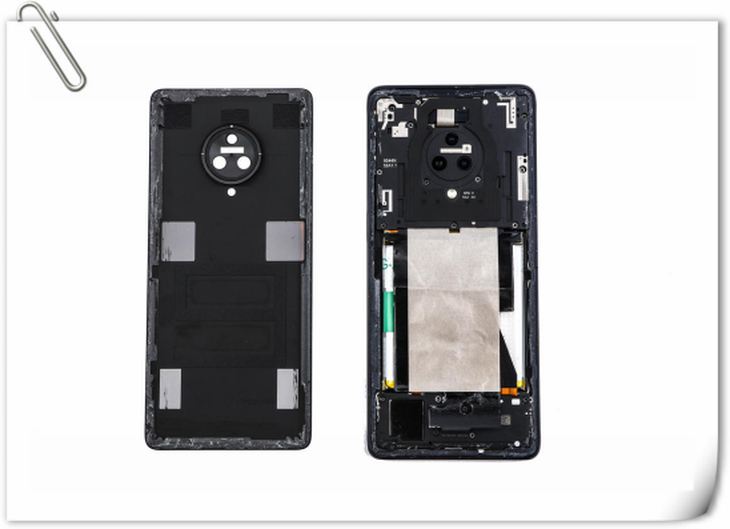

這樣就可以將後蓋完整取下了，我們可以看到NEX 3 5G內部的布局很規整，顏值也是非常高。由於NEX 3 5G的後蓋是玻璃材質，容易拆裂以及需要加熱比較久，因此注意拆解時不要硬撬，避免造成後蓋損壞。

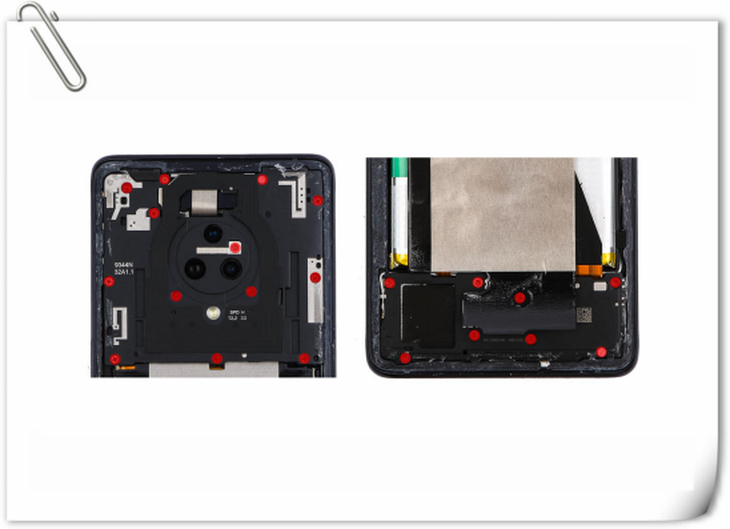

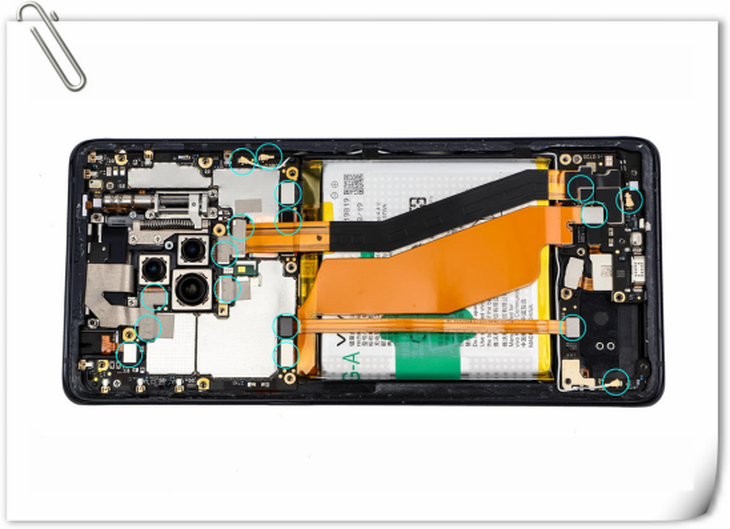

第三步，拆卸支架以及主板和副板上的固定螺絲。用十字螺絲刀取出圖中紅點標註的，主板支架上的13顆固定螺絲以及副板支架上的8顆固定螺絲。

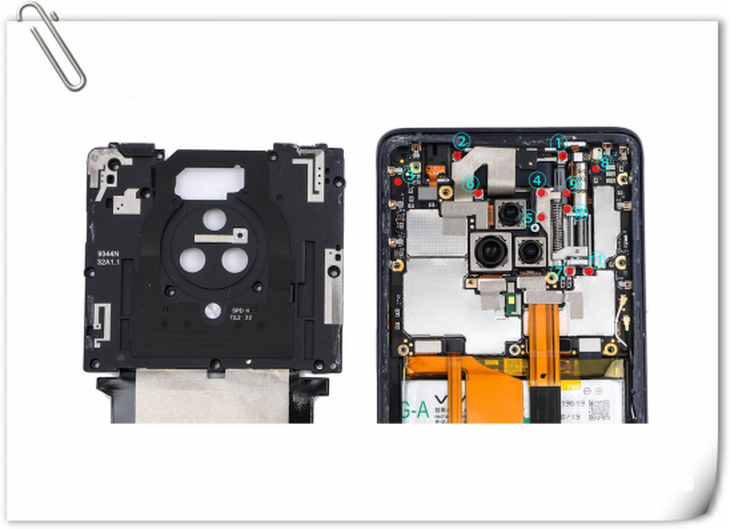

接著取下主板上的主下支架，使用一字螺絲刀擰下①②處的螺絲，③~⑪處的螺絲則用十字螺絲刀拆卸。卸下的螺絲注意放好，避免重裝時缺失。

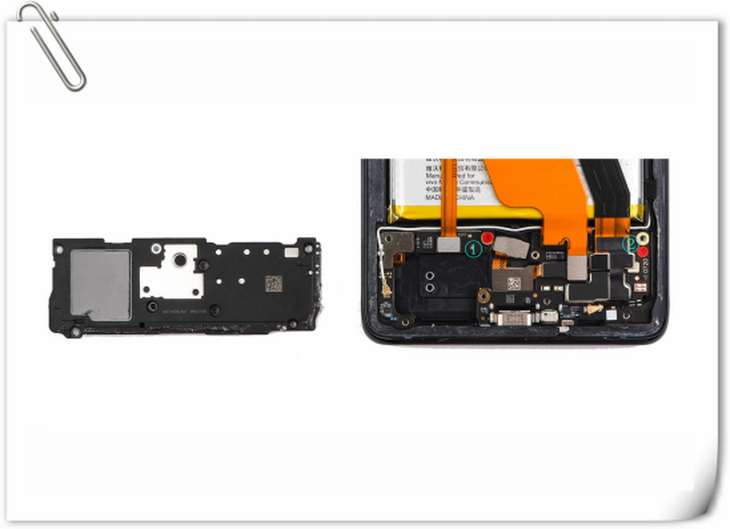

最後取下副板上的主下支架，注意①處的螺絲要用一字螺絲刀拆卸，②處的螺絲則用十字螺絲刀。
第四步，拆卸主板和副板的排線連接器。用撬棒輕輕地將所有排線鬆開，包括同軸線的連接頭。

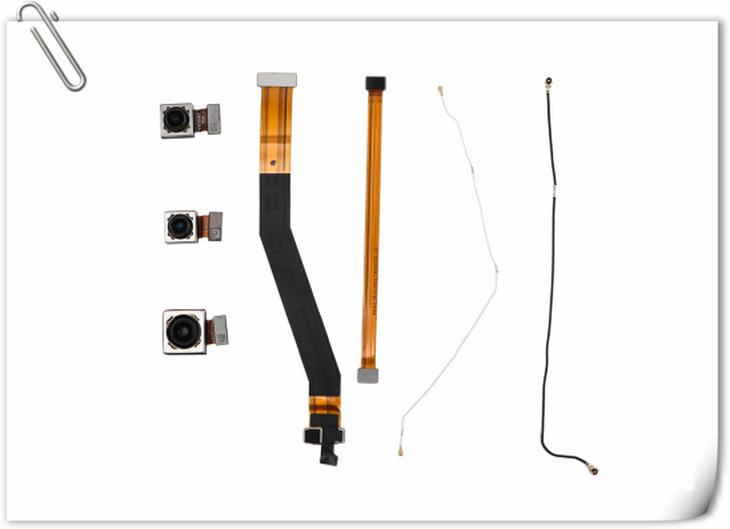

用撬棒鬆開所有排線連接器之後，就可以將三個攝像頭、兩條同軸線以及兩條FPC取出。三個攝像頭分別為6400萬像素的主攝、1300萬像素的超廣角/微距鏡頭以及1300萬像素的長焦鏡頭，拍照配置還是非常豪華的。

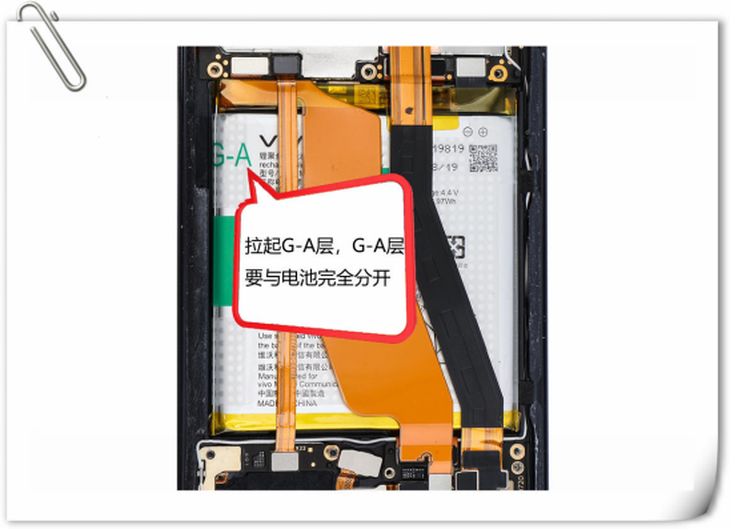

第五步，拆卸電池。首先拉起G-A層，注意這裡要將G-A層與電池完全分開。

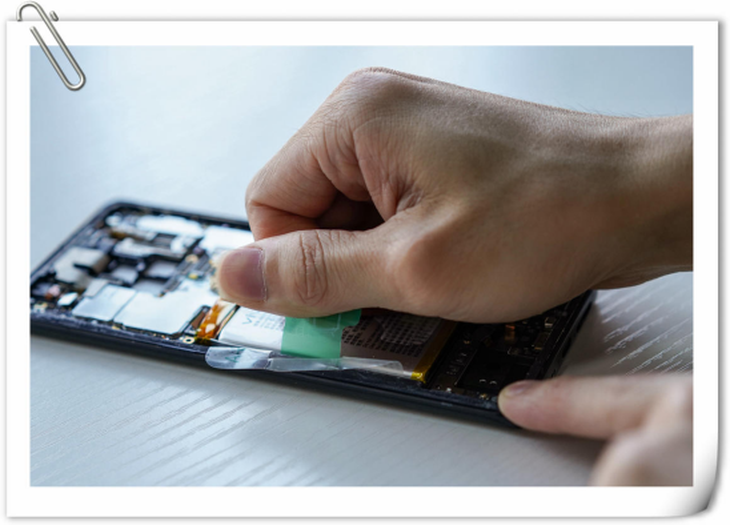

接著撥開G-A層，按照藍色提拉布條上的提示，稍微用力提起拉手，將電池拉出。拆卸電池稍微有點風險，注意不要用尖銳的工具直接去撬電池。

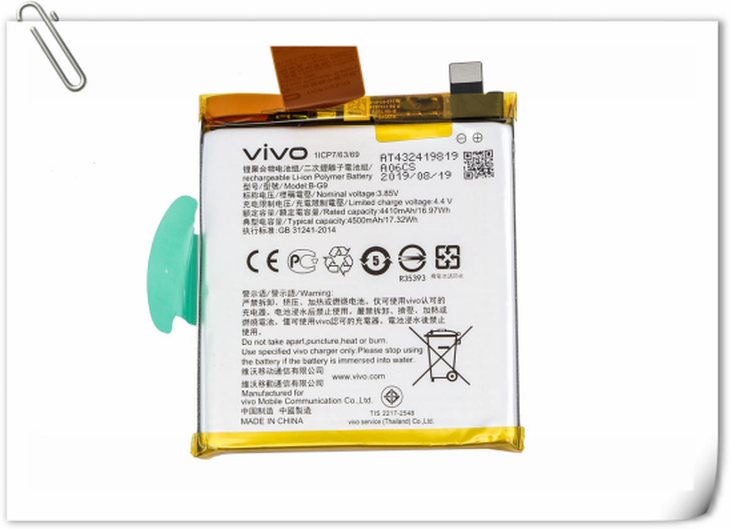

這電池還是挺大的，足足有4500mAh。從我日常使用的情況來看，續航還是非常給力，足夠維持一天的重度使用。

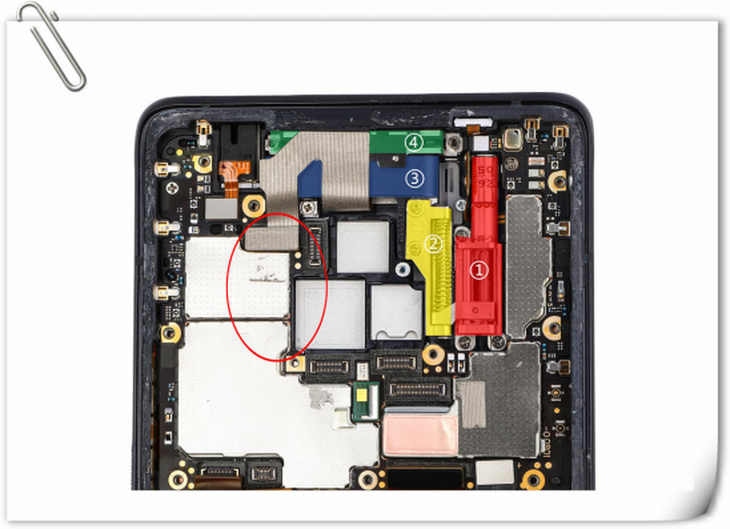

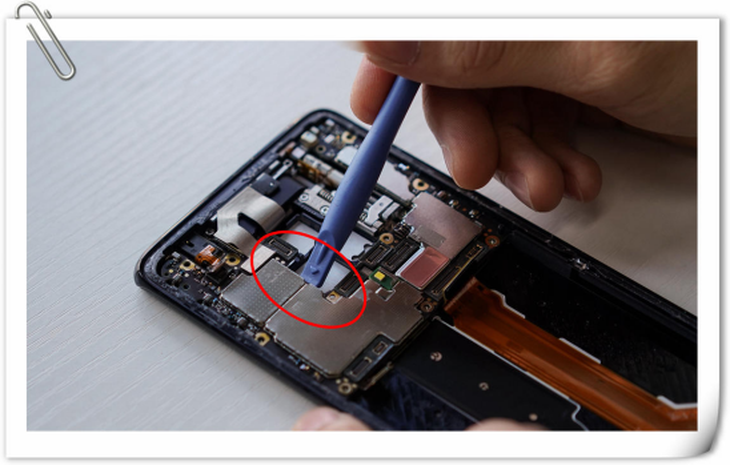

第六步，拆卸主板和前置攝像頭。在前面的拆解中，我們已經將主板上的所有螺絲拆下來了，因此在這裡就可以直接用撬棒從紅圈的地方將主板撬起，然後取下主板。
NEX 3 5G的前置攝像頭採用升降式結構，在5G手機寸土寸金中採用這樣設計實屬不易，非常考驗內部空間的設計。前置攝像頭模塊按照數字編號的順序依次拆除即可，注意不能用力直接拉拽，最好要用撬棒撬取。

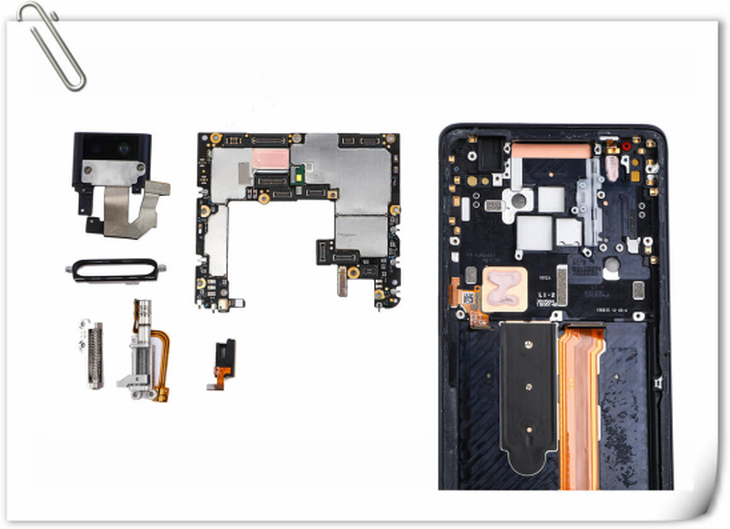

一番功夫之後，主板和前置攝像頭模塊就拆卸完成了。
第七步，拆卸副板。將副板上剩餘的排線連接器用撬棒輕輕鬆開。

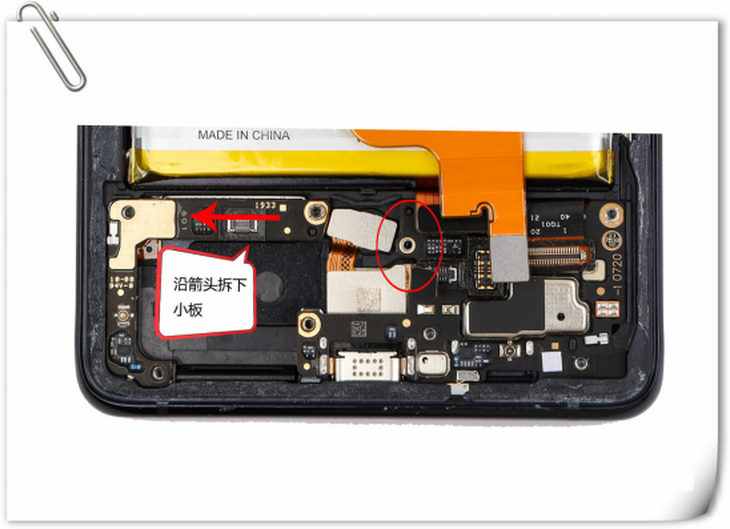

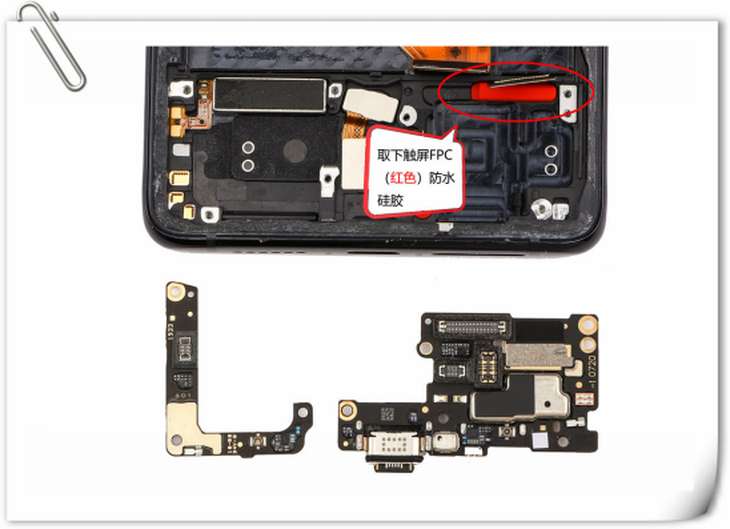

接著用撬棒從紅圈處的位置將副板撬起，取出副板；然後沿著紅色箭頭的方向用撬棒撬起天線小板，取出副板上的天線小板。
到了這裡，副板拆卸完成。記得順手取下觸屏FPC防水矽膠，也就是圖上紅色的部件。

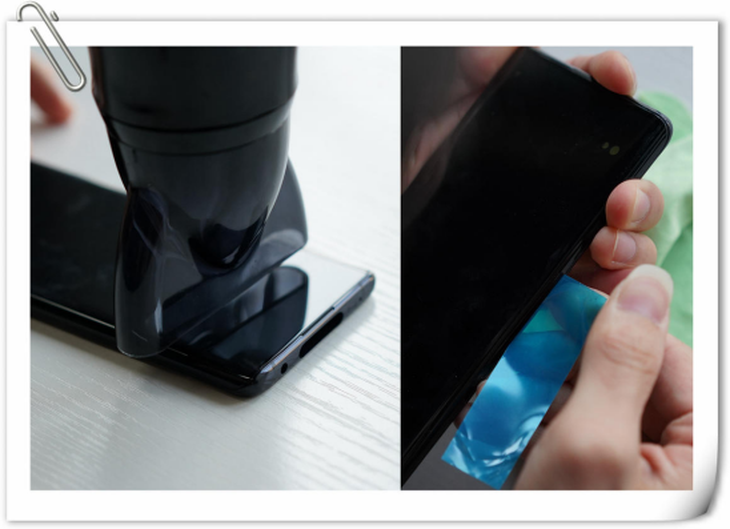

第八步，拆卸屏幕。先用吹風機在屏幕四周均勻加熱，大概加熱10到15分鐘之後，帶上隔熱手套將吸盤放置在屏幕邊緣，拉起吸盤的同時快速將拆機片拆入縫隙，沿屏幕四周滑動。拆解規範跟拆解後蓋相似，注意避免不必要的損壞。

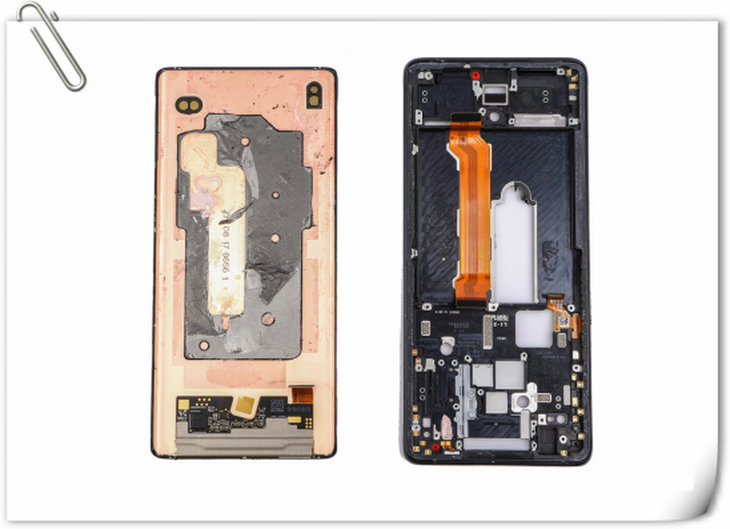

屏幕拆卸完成。由於採用的是瀑布屏，因此拆解難度也會相應提升，注意加熱的時間和加熱方式。

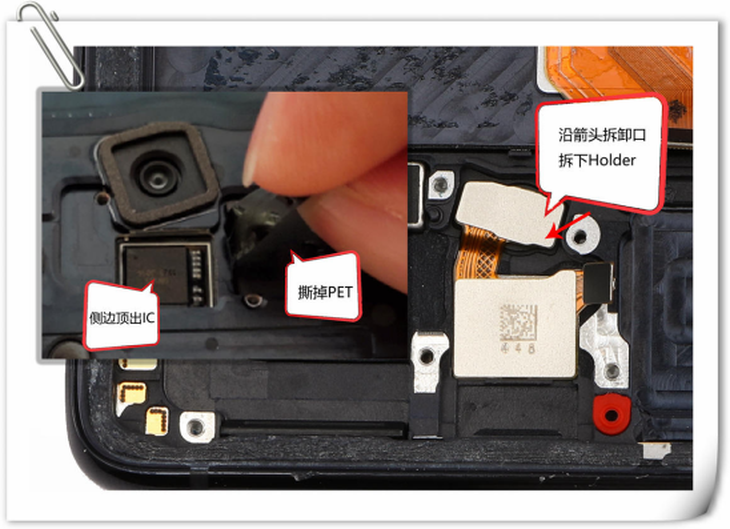

第九步，拆卸屏幕指紋和馬達。拆卸屏幕之後，撕掉PET，從側邊頂出指紋IC，再將指紋Holder副板拆卸完成。
接著拆卸馬達。由於馬達與底部雙面膠粘貼得比較牢靠，可以先注入酒精靜放1到3分鐘，再用塑料鑷子撬起馬達，注意撬起時幅度不要太大，以免扯壞馬達FPC。值得注意的是，NEX 3 5G採用的是大尺寸的X軸線性馬達，手機使用過程中能獲得非常不錯的震感反饋。

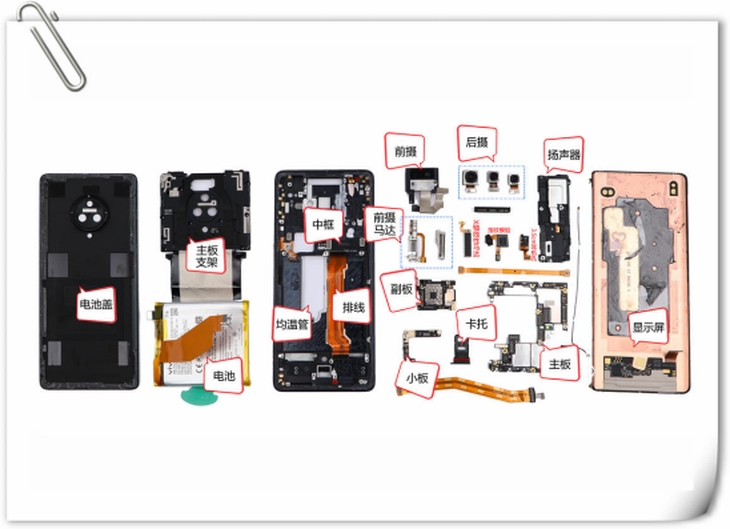

NEX 3 5G內部全家福，用料非常足
經過九大步驟的拆解，終於將NEX 3 5G拆卸完畢。整體而言，NEX 3 5G的拆解難度還是比較大的，新手不建議嘗試，而且一旦拆了之後，就不再享受保修服務。因此，拆機有風險，玩機須謹慎。
