如何測量變壓器空載電流（測量變壓器空載損耗和空載電流怎樣接線）

2023-05-07 19:16:31 1

變壓器空載試驗目的

空載損耗主要是由於鐵芯磁化所引起的磁滋損耗和渦流損耗，和空載電流通過繞組時產生的電阻損耗。經計算表明空載損耗主要消耗在鐵芯上，驗證變壓器鐵芯的設計工藝製造是否滿足技術條件和標準的要求；檢查變壓器鐵芯是否存在缺陷，如局部過熱，局部絕緣不良等。

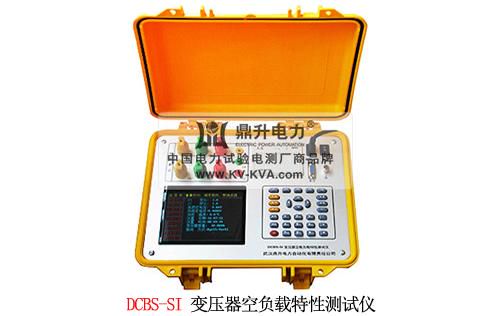

空載電流根據變壓器的容量和設計結構有關，沒有一個定值。一般容量越大空載電流越大，所謂的空載電流就是變壓器的激勵電流，因佔變壓器的額定電流比例很小，所以忽略不計。但從空載電流的大小可以看出其變壓器的品質，質量越好空載電流越小。下面我們用DCBS-SI變壓器空負載特性測試儀來學習如何測試空載損耗和空載電流的接線方法。

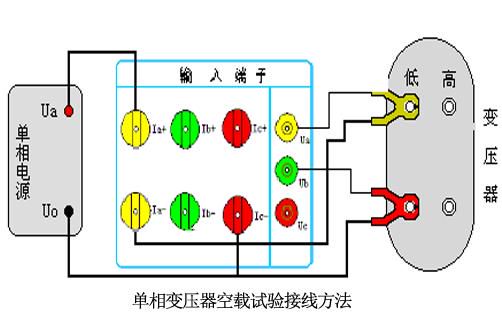

單相空載試驗接線方法

單相空載測試項目通常用來測試單相變壓器的空載損耗和空載電流百分比。也可用來對三相變壓器進行逐相測試（主要用來檢測被測變壓器有沒有單相故障）。在現場無三相電源的情況下，也需要用到這種試驗方法。

單相空載用儀器的A相電壓和A相電流進行測試。用一單相電源作為測試電源，火線接到測試儀的A相電流端子正端，黃鉗子粗線接到A相電流端子的負端，細線接到A相電壓端子Ua，紅鉗子粗線直接接到測試電源的零線，細線接到B相電壓端子Ub，兩把鉗子分別夾到低壓側兩個接線柱上。高壓側開路。

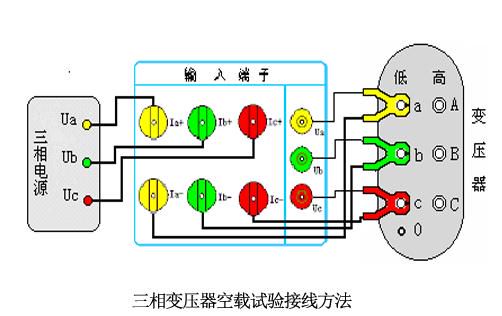

三相空載測試接線方法

用三相調壓器作為試驗電源，將調壓器的輸出端接到測試儀的電流端子的正端；三把測試鉗的粗線按顏色分別接到測試儀的電流端子的負端；三把測試鉗的細線按顏色分別接到測試儀的電壓端子上。再將三把測試鉗夾到被測變壓器的低壓側接線柱上，黃鉗接A相柱、綠鉗接B相柱、紅鉗接C相柱。高壓側開路。

以上是變壓器空載試驗的測量接線方式，關於變壓器空負載特性測試儀如何操作可點擊"使用方法"查看。
