極細同軸電纜應用(同軸線纜屏蔽效能的結構詳解)
2023-04-21 19:16:07 1
同軸線除了接口的連接器外,同軸線纜本身也很重要,相比於其他線材,同軸線纜在具備基礎功能的同時,也增添了屏蔽性這個關鍵要素。本文將對同軸線的內部結構進行詳解,用來了解同軸線自身具有的特別屬性。
低損耗柔性LMR-100A-PVC室內/室外額定雙屏蔽同軸電纜,底部帶有黑色PVC護套一、同軸線纜的屏蔽功能

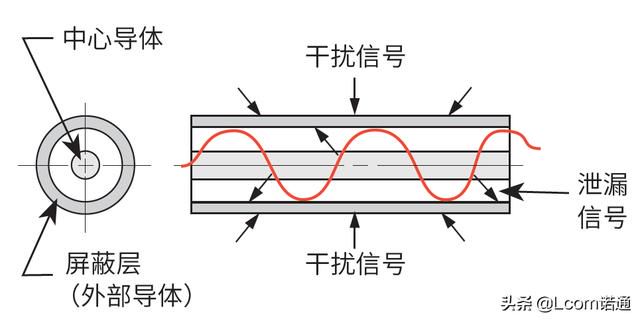

「同軸(Coaxial)」,正如其字面所示⸺中心導體和外部導體在結構上位於同一中心線,或稱「軸線(Axis)」。在整條同軸線中,電脈衝信號是在中心導體和外部導體之間的部分進行傳播的。
屏蔽效能,所指的是屏蔽層對於各類幹擾信號的相應抵禦能力。在同軸線中,外部導體在屏蔽功能上同時起到兩個作用:一是防止外部幹擾信號的侵入,二是防止內部信號外洩進而幹擾到近旁設備。屏蔽效能以dB作為計量單位,數值越高表明屏蔽能力越強。底部表格所列為不同類型屏蔽層所對應的屏蔽效能。
二、同軸線纜的屏蔽類型

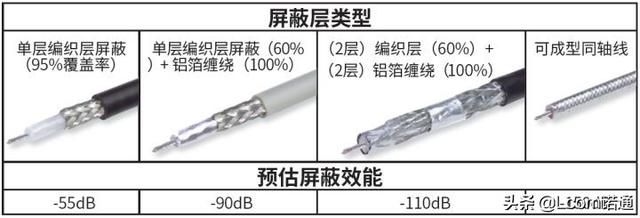

正如下圖表格所示,屏蔽效能隨著屏蔽層密度的增加而提升。而屏蔽效能最強的、則屬剛性(可成型)同軸線,因其採用了實心套管作為外層護套,所以,連接器與線纜接合處的品質成為唯一影響其屏蔽能力的因素。
,
