cad標註最簡單的方法（還在嫌CAD標註麻煩嗎）

2023-04-21 22:24:48 2

CAD製圖，無論你從事哪個行業，如果只有圖形，沒有標註尺寸，那圖形就是啞圖，只能作為效果圖，看看而已，不能指導加工或施工，工程意義不大。所以，一張合格的工程圖紙，是少不了標註尺寸的，在一幅圖紙中，標註尺寸的工作量基本上佔到了整張圖紙工作量的一半，因此，如果能夠提高標註的效率，那麼我們出圖的效率就能大大提高。

在CAD中，我們使用的標註快捷鍵有DLI，DAL，DAN等等，這些快捷鍵分別對應不同類型的標註，使用起來不是很方便，也不便於記憶。在CAD中有一個命令，可以代替這些標註方法，它就是智能標註DIM，使用DIM進行標註時，當選擇對象後，系統可以自動識別標註的類型，從而採用相應的標註方法，既直觀，又迅速，標註起來非常快，效果簡直不要不要的（低版本的CAD沒此功能，如果需要高版本的CAD軟體安裝包學習，「關注」我們之後私信獲取）。下面我們一起來看看，智能標註的效果：

一、線性標註

線性標註使用得很多，因此，如果線性標註效率能提高，整個圖紙的標註效率就能提高。我們來看看使用「線性」方法和使用智能標註的區別：

圖1

經過上述四步，我們才完成一個線性尺寸的標註，並且在A點和B點的過程中，還要開啟對象捕捉功能，慢慢去捕捉兩個端點，速度提不上去。

如果使用智能標註，我們只需要這麼操作就可以了：

第一步：在命令行中輸入「DIM」，回車；

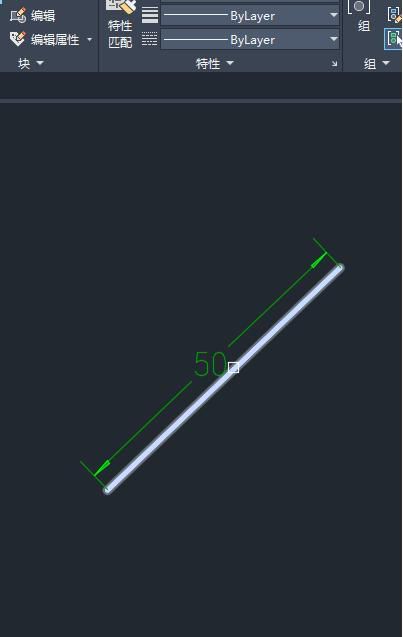

第二步：將光標放置在需要標註的對象上，相應的尺寸標註類型就凸顯出來了，如圖2所示，此時我們只需要點擊滑鼠確定位置就可以了。
