挑梁該怎麼彎(挑梁麵筋下彎問題)
2023-05-15 14:40:42
在混凝土結構中,經常遇到挑梁,包括純懸挑梁及連續梁的懸臂端。挑梁屬於一端支撐的靜定結構,一般剪力較大且全長受彎,其鋼筋錨固等構造要求需特別注意。本文僅就挑梁麵筋的下彎問題做一交流探討。

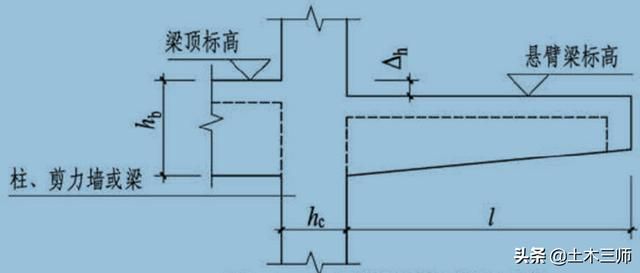

各類懸挑梁參數示意圖

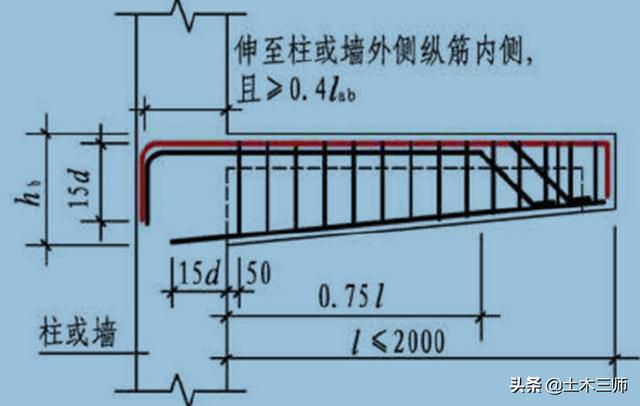

純懸臂梁XL配筋構造

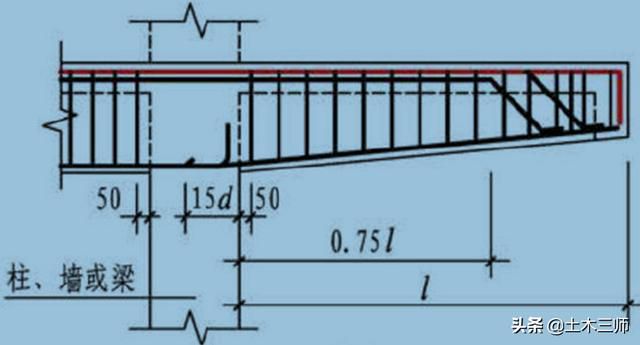

梁的懸臂端配筋構造(以頂平示意)
挑梁上部縱筋中,即使是抗彎不需要的縱向鋼筋也不允許直接在梁上部切斷,而應視具體情況採取下彎或直通懸挑端部的做法。規範具體要求如下:
1.懸臂梁上部鋼筋中,應有至少2根角筋且不少於第一排縱筋的1/2伸至懸臂梁外端,並向下彎折12d;其餘鋼筋不應在梁上部截斷,而應在不需要該鋼筋處向下作45度或60度彎折,首先彎折第二排鋼筋,彎折後的水平段為10d。
2.當懸挑長度較小截面又比較高時,會出現不滿足斜彎尺寸的要求,此時宜將上部所有縱筋均伸至懸挑梁外端,向下彎折12d。

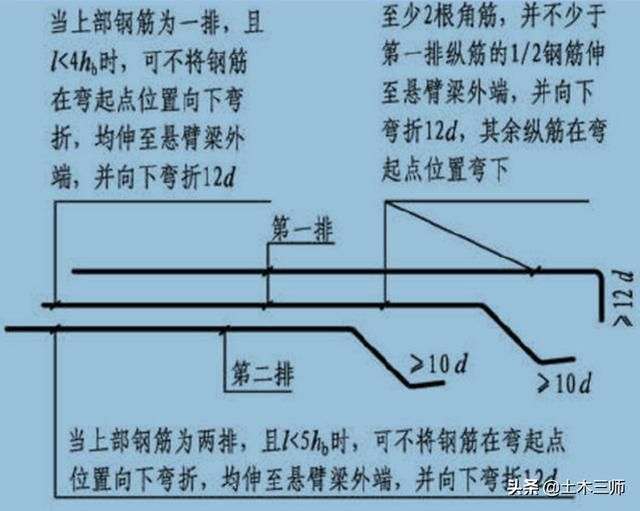

挑梁麵筋抽筋圖
規定已經很明確了,不知道工程人們掌握到了什麼程度?舉個慄子大家研究研究吧。
這個例子是一本大學教材裡鋼筋配料的例題。該教材是高等學校土木工程專業「十三五」規劃教材、全國高校土木工程專業應用型本科規劃推薦教材,業內權威的中國建築工業出版社出版,2009年首次出版後進行了9次印刷、發行2萬餘冊,2017年修訂後出了第二版,目前第二版已超過10次印刷,市場廣闊吧?
例題大致是這樣的(僅選取與挑梁麵筋下彎相關的內容),某框架梁懸挑端,頂平,懸挑長度1500,截面300×350,麵筋單排4根螺紋25,例題答案是除角筋外的中間2根螺紋25下彎了。那麼,這裡到底應不應該下彎呢?
歡迎工程達人們發表意見,看看這教材的例題對還是錯?是誨人不倦還是毀人不倦?[流淚]
