MAKER:fmarzocca／譯：趣無盡 Cherry（轉載請註明出處）本期帶大家自製一款可攜式紫外線指數儀。不論是皮膚患者還是愛美的小姐姐，這款小儀器真的非常實用。這款紫外線指數測量儀主要是由Arduino Nano rev3，一個UV傳感器，一個直流變壓器（用以提高3v電池電壓），以及一個小型OLED顯示屏構成。

我的主要目標是為了方便攜帶，這樣我就可以在任何時間和任何地方輕鬆了解紫外線指數。

材料清單

1、Arduino Nano rev32、ML8511 紫外線傳感器3、128×64 OLED 顯示屏（SSD1306）4、MT3608 DC-DC 變壓器5、CR2電池6、CR2電池座7、開關8、外殼

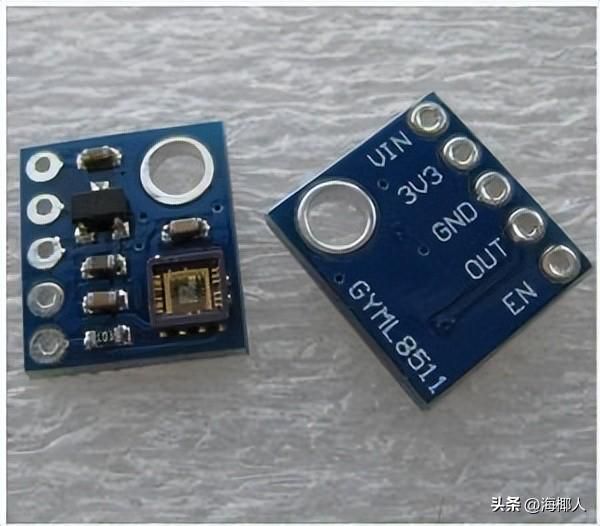

傳感器說明

ML8511是一種紫外線傳感器，適用於室內或戶外讀取紫外線強度。 ML8511內部配有放大器，可根據紫外線強度將光電流轉換為電壓。這種獨特的功能可以為ADC等外部電路提供了簡便的接口。在省電模式下，通常待機電流為0.1μA，從而延長電池壽命。

特徵：

對UV-A和UV-B敏感的光電二極體嵌入式運算放大器模擬電壓輸出低電源電流（典型值300μA）和低待機電流（典型值0.1μA）

小而薄的表面封裝（4.0mm x 3.7mm x 0.73mm，12引腳陶瓷封裝QFN）

可惜的是，我沒有找到任何紫外線透明材料來保護傳感器。我測試過的任何一種透明蓋子（塑料，玻璃等）都會減弱紫外線測量。更好的選擇可能是熔融石英玻璃，但我沒有找到合理價位的材料，所以我決定將傳感器直接裸露的放在盒子外面。操作說明測量紫外線的方式非常簡單，只需打開設備並將其指向太陽幾秒鐘，使其與太陽光線的方向保持一致。然後在顯示屏上觀察：左側的指數始終顯示瞬時測量值（每個200毫秒一個），而右側的讀取是期間的最大讀數：這正是你需要的值。在顯示器的左下部分，還報告了測量的UV指數程度（低度，中度，高度，非常高，極度的高）。電池電壓和讀數我選擇CR2電池是因為它的尺寸和容量（800 mAh）。整個夏天，我都在使用UltraV，電池仍然可以讀取2.8V。這個選擇我非常滿意。操作時，電路消耗大約100 mA，但讀數測量不會超過幾秒鐘。當電池額定電壓為3v時，我增加了一個DC-DC升壓轉換器，使電壓達到9v時，將其連接到Vin引腳。為了在顯示器上顯示電池電壓，我使用了模擬輸入（A2）。 Arduino模擬輸入可用於測量0到5V之間的直流電壓，但這種技術需要校準。校準時，你需要一個萬用表。1、首先使用最終選擇的電池（CR2）為電路供電，而不是使用計算機的USB電源。2、在穩壓器上（在Arduino 5V引腳上找到）測量Arduino上的5V電壓。默認情況下，此電壓用於Arduino ADC參考電壓。現在將測量值放入草圖中，如下所示（假設我讀取的是5.023）：

voltage = ((long)sum / (long)NUM_SAMPLES * 5023) / 1024.0;

在草圖中，我將電壓測量值作為10個樣本的平均值。原理圖和接線軟體安裝對於顯示器，我使用了U8g2lib，它非常靈活，功能強大，適用於這種OLED顯示器，允許多種字體選擇和良好的定位功能。關於ML8511的電壓讀數，我使用3.3v Arduino參考引腳（精度在1％以內）作為ADC轉換器的基礎。因此，通過在3.3V引腳上進行模數轉換（將其連接到A1），然後將此讀數與傳感器的讀數進行比較，我們可以推斷出真實的讀數，無論VIN是什麼（只要它高於3.4V）。

int uvLevel = averageAnalogRead(UVOUT);int refLevel = averageAnalogRead(REF_3V3);float outputVoltage = 3.3 / refLevel * uvLevel;

完整代碼在文件庫自行下載。http://make.quwj.com/project/76外殼設計我使用CAD應用程設計了外殼，並儘可能地使用最小的尺寸，我將CR2電池安裝在外殼的背面（電池盒粘在盒子上）。請在文件庫中下載STL文件。http://make.quwj.com/project/76組裝圖片還需改進的地方1、使用紫外光譜儀測量各種條件下的實時紫外線指數（紫外光譜儀非常昂貴）。2、使用Arduino微控制器同時記錄ML8511的輸出。3、寫入算法，在標準的大氣條件下實時將ML8511輸出與實際UVI值聯繫起來。,
