12v轉220v匝數的計算方法（自己動手繞線圈電感詳細計算公式）

2023-04-19 12:30:29 1

加載其電感量按下式計算：線圈公式

阻抗(ohm)=2*3.14159*F(工作頻率)*電感量(mH)，設定需用360ohm阻抗，因此：電感量(mH)=阻抗(ohm)÷(2*3.14159)÷F(工作頻率)=360÷(2*3.14159)÷7.06=8.116mH

據此可以算出繞線圈數：

圈數=[電感量*{(18*圈直徑(吋)) (40*圈長(吋))}]÷圈直徑(吋)

圈數=[8.116*{(18*2.047) (40*3.74)}]÷2.047=19圈

空心電感計算公式：L(mH)=(0.08D.D.N.N)/(3D 9W 10H)

D------線圈直徑

N------線圈匝數

d-----線徑

H----線圈高度

W----線圈寬度

單位分別為毫米和mH。

空心線圈電感量計算公式:

l=(0.01*D*N*N)/(L/D 0.44)

線圈電感量l單位:微亨

線圈直徑D單位:cm

線圈匝數N單位:匝

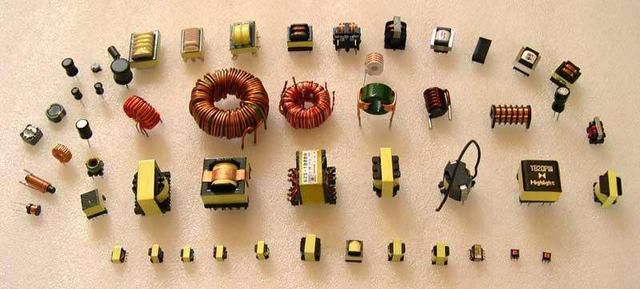

電感的主要特性參數

1、電感量L及精度

電感量L表示線圈本身固有特性，與電流大小無關。除專門的電感線圈（色碼電感）外，電感量一般不專門標註在線圈上，而以特定的名稱標註。線圈電感量的大小，主要決定於線圈的直徑、匝數及有無鐵芯等。電感線圈的用途不同，所需的電感量也不同。例如，在高頻電路中，線圈的電感量一般為0.1uH—100Ho

電感量的精度，即實際電感量與要求電感量間的誤差，對它的要求視用途而定。對振蕩線圈要求較高，為0.2-0.5％；對耦合線圈和高頻扼流圈要求較低，允許10-15％。對於某些要求電感量精度很高的場合，一般只能在繞制後用儀器測試，通過調節靠近邊沿的線匝間距離或線圈中的磁芯位置來實現。

2、感抗XL

電感線圈對交流電流阻礙作用的大小稱感抗XL，單位是歐姆。它與電感量L和交流電頻率f的關係為XL=2πfL

3、品質因素Q

線圈的品質因數

品質因數Q用來表示線圈損耗的大小，高頻線圈通常為50—300。對調諧迴路線圈的Q值要求較高，用高Q值的線圈與電容組成的諧振電路有更好的諧振特性；用低Q值線圈與電容組成的諧振電路，其諧振特性不明顯。對耦合線圈，要求可低一些，對高頻扼流圈和低頻扼流圈，則無要求。Q值的大小，影響迴路的選擇性、效率、濾波特性以及頻率的穩定性。一般均希望Q值大，但提高線圈的Q值並不是一件容易的事，因此應根據實際使用場合、對線圈Q值提出適當的要求。

線圈的品質因數為：

Q=ωL/R式中：

ω——工作角頻；

L——線圈的電感量；

R——線圈的總損耗電阻，它是由直流電阻、高頻電阻(由集膚效應和鄰近效應引起)介質損耗等所組成。

為了提高線圈的品質因數Q，可以採用鍍銀銅線，以減小高頻電阻；用多股的絕緣線代替具有同樣總裁面的單股線，以減少集膚效應；採用介質損耗小的高頻瓷為骨架，以減小介質損耗。採用磁芯雖增加了磁芯損耗，但可以大大減小線圈匝數，從而減小導線直流電阻，對提高線圈Q值有利。

品質因素Q是表示線圈質量的一個物理量，Q為感抗XL與其等效的電阻的比值，即：Q=XL/R。線圈的Q值愈高，迴路的損耗愈小。線圈的Q值與導線的直流電阻，骨架的介質損耗，屏蔽罩或鐵芯引起的損耗，高頻趨膚效應的影響等因素有關。線圈的Q值通常為幾十到幾百。採用磁芯線圈，多股粗線圈均可提高線圈的Q值。
