交流接觸器標註（在線教學接觸器標識的重要性）

2023-05-02 08:48:17

大家好，我們又見面啦！交流接觸器，無論是電力拖動還是變頻器，還是PLC控制電路中都會用到的電器元件，交流接觸器上的標識難免會使人感到興趣，今天小編給大家介交流接觸器上的標識的到都寫了些什麼！

接觸器在線路中一般用字母「KM」文字符號標識，並由代表其內部的線圈、常開或常閉觸點的圖形符號標識

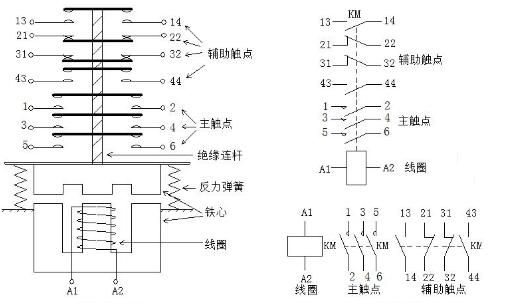

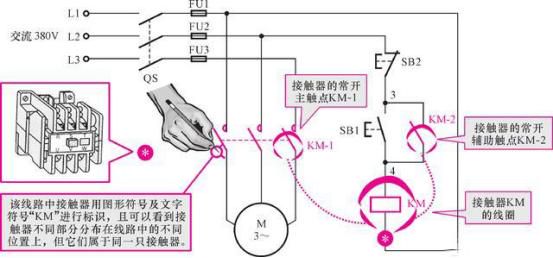

另外，很多時候接觸器的線圈和觸點符號繪製在線路中的不同位置（距離較遠），但它們仍表示同一隻接觸器的不同部分，且各部分之間存在一定的關係。圖所示為接觸器的圖形符號。

交流接觸器的工作原理是當線圈通電時，靜鐵芯產生電磁吸力，將動鐵芯吸合。

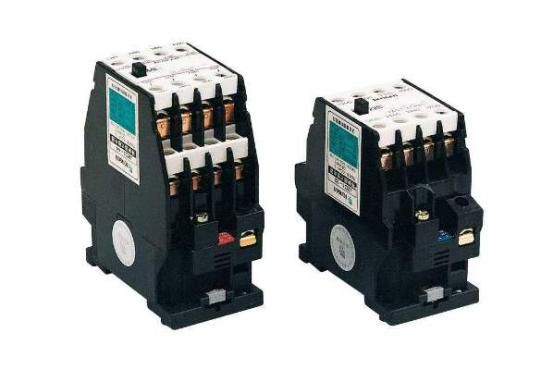

交流接觸器主要為CJ系列中的CJX2系列，CJ20系列，CJT1系列3TB，B系列等一些目前最常用的產品，1、CDC1系列交流接觸器主要用於交流50Hz（或60Hz）、額定工作電壓至660V，額定工作電流至370A的電力系統中接通和分斷電路。

（1）電磁機構：電磁機構由線圈、動鐵心（銜鐵）和靜鐵心組成。

（2）觸頭系統：交流接觸器的觸頭系統包括主觸頭和輔助觸頭。主觸頭用於通斷主 電路，有3對或4對常開觸頭；輔助觸頭用於控制電路，起電氣聯鎖或控制作用，通常有兩對常開兩對常閉觸頭。

（3）滅弧裝置：容量在10A以上的接觸器都有滅弧裝置。對於小容量的接觸器，常採用雙斷口橋形觸頭以利於滅弧；對於大容量的接觸器，常採用縱縫滅弧罩及柵片滅弧結構。

（4）其他部件：包括反作用彈簧、緩衝彈簧、觸頭壓力彈簧、傳動機構及外殼等。

（1）根據負載性質選擇接觸器的類型。

（2）額定電壓應大於或等於主電路工作電壓。

（3）額定電流應大於或等於被控電路的額定電流。對於電動機負載，還應根據其運行方式適當增大或減小。

（4）吸引線圈的額定電壓與頻率要與所在控制電路的選用電壓和頻率相一致。
