今天給大家說說零線和地線的事。

通常在低壓配電網中，輸電線路大多是三相四線制供電，經常英文字母用A、B、C、N表示，ABC表示為相線，N就是中性線。但在民用線路中經常能多一條PE接地保護線，目的是為了防止觸電引發意外事故。

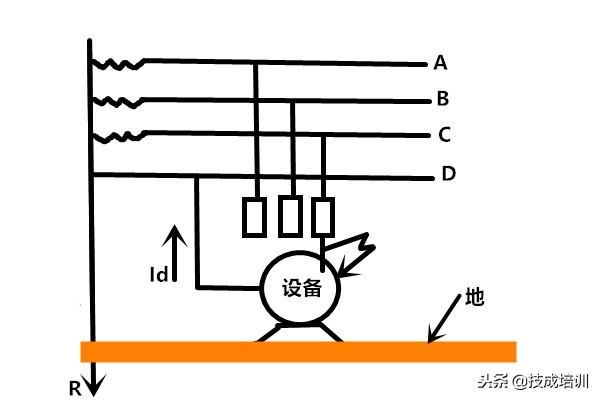

一般大家的住房中都用的是TN-C-S接零保護系統供電，在此系統中，總配電箱的前級是TN-C接零保護系統（三相四線），作用的零線和接地線（保護零線）其實是用了一根線，叫做PEN線。如上圖。

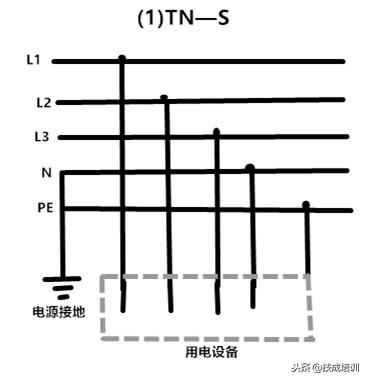

可以看出，PEN線在總箱的進線那側有重複接地，意思是PEN線再次與大地（也就是接地裝置）連接，（總箱裡有塊匯零銅排，PEN線和接地裝置的接地線全都在上面連接）。匯零排上還有工作零線和接地線相接，總箱就變成了三相五線輸出，此時，也分設了零線和地線，零線用字母表示為N線，地線表示為PE線。

這二者必須分開，不能接在一起。上圖是因為零線和地線本來就是從一塊匯零排上接出來的，肯定就是相通相連的。但由於功能不一樣，所以就分開設置，但須記住二者獨立的。

工作中零線就是電源線，不管有沒有電，都可以看做是帶電體。而接地線的作用是，一旦電器有電流洩漏的情況時，接地線就能把洩漏電流接入大地，從而達到保護人體或電器設備的安全的目的，具有一定的保護作用。

當接地線將洩漏電流接入大地，漏電保護器就會開始工作，自動切斷電源。因此它們需要分開設置，不然就會影響漏電保護器動作，使得電路不能順利工作。

如果切斷家裡電源進線側的零火線，而地線與零線依舊連接，無疑是電路故障。這種情況一定是在裝修時遇到了不專業的安裝電工。這樣設置不僅影響順利使用，還具有很大的安全風險。

用戶的總空氣開關就是電源進線側火零線的控制開關。總空開一旦合閘，家中零線可以和前級的零線連接，一般其他用電器的開關按照規範來都是開/關火線，意思就是，一旦總開關合閘，家中的所有零線和前級的零線以及匯零排都是相通的。

如果地線和零線中間無電位差，（意思是接地線電位和工作零線電位都是0），說明家裡的零線安裝正確，工作狀態不錯。

家用設備的單相電路的電流迴路線就是零線，零線也是三相四線電路中的中性點，它直接關係著電路是否能正常工作，對設備等電源系統有保護作用的就是地線，一般在正常情況下，地線不應該有電流，由此可見，這兩種線的性質，功能作用完全不同，不能代替或者混合使用，否則，就會引起保護器件跳閘，不能正常供電，更甚至引發設備事故，威脅人的生命安全。
