西門子1200PLC進階篇——模擬量輸入信號採集

上一篇我們一起學習了數字量擴展模塊的使用。今天我們一起來學習一下模擬量信號的採集。

數字量就是我們平常的開關，只有開和關兩個狀態，就是我們平時說的「0」和「1」，模擬量就是會連續變化的信號量，常見的有電壓、電流、壓力、速度、流量等。

在西門子S7-1200PLC的中，CPU模塊自身就具備了模擬量的輸入和輸出點。具體點數見下表。

首先是模擬量的硬體連接（此處以1214C為例）。接線的時候，我們找到PLC的輸入側最右邊的「2M」、「0」、「1」。「2M」是公共端，「0」和「1」代表著兩路模擬量輸入，我們先給傳感器接上直流電源，再把傳感器的信號線接到「0」或者「1」上面，最後將傳感器的電源負極線接到「2M」端。

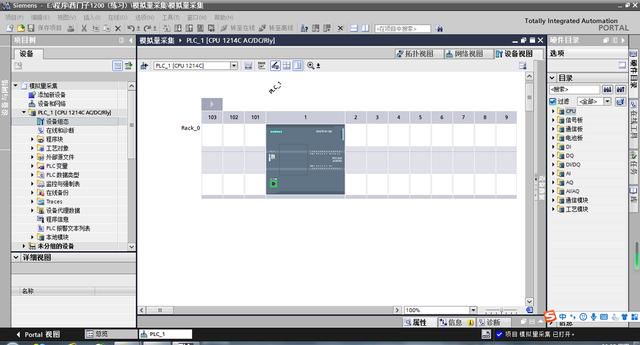

硬體連接好之後，我們開始編程。先打開「設備視圖」。

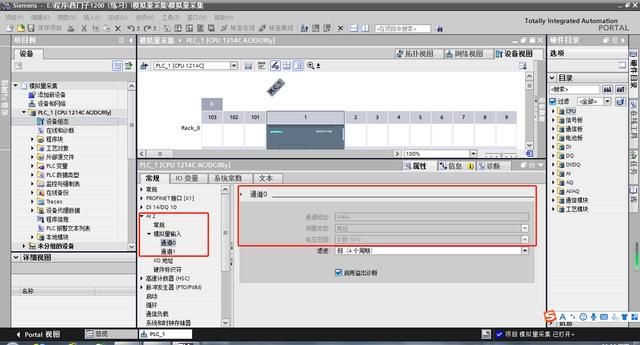

滑鼠右擊，點擊PLC的屬性，查看輸入地址。

我們可以看到電壓範圍是0—10V。0—10V電壓對應的數字是0—27648。具體看一下例程，例程中我用的是溫度傳感器，最高測溫值是200℃。

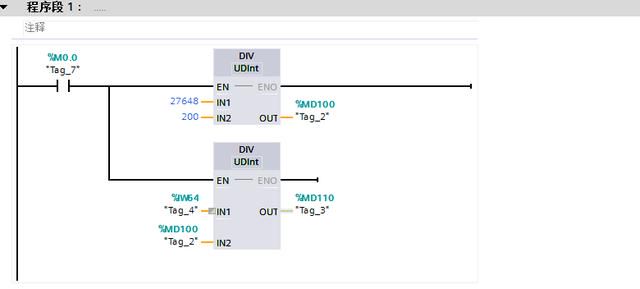

首先，我們用27648除去200，求出一個係數，這個係數值是138.24/℃，然後用採集到的數據去除以這個係數，最後在MD110中，我們可以得到測得的數據。

以上是西門子S7-1200PLC數字量擴展模塊的應用，如有不對的地方，請各位指正。
