pic單片機怎麼設置中斷?三、面向字節、常數與控制操作的指令 ，今天小編就來聊一聊關於pic單片機怎麼設置中斷?接下來我們就一起去研究一下吧!

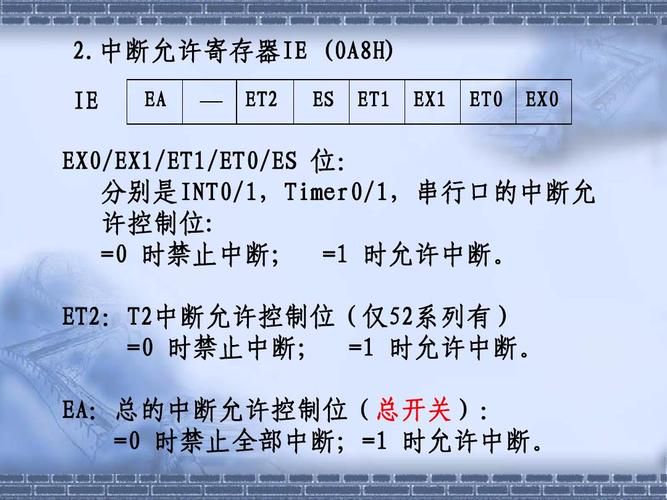

pic單片機怎麼設置中斷

三、面向字節、常數與控制操作的指令

1傳送立即數至工作寄存器W指令

指令格式：MOVLW k；k表示常數、立即數和標號

說明：MOVLW是Move Literal to w的縮寫

實例：MOVL 0x1E；常數30送W

2I/O口控制寄存器TRIS設置指令

指令格式；TRIS f

說明；TRIS f是Load TRIS Register的縮寫。其功能是把工作寄存器W的內容送入I/O口控制寄存器f。當W=0時，置對應I/O口為輸出；W=1，置I/O口為輸入。

實例：MOVLW 0x00 ；把00H送入W

TRIS RA ；置PIC RA口為輸出

MOVLW 0xFF ；把FFH送入W

TRIS RB ；置PIC RB口為輸入

說明：這是PIC彙編語言中常用的幾條指令，即設置某個I/O口(這裡是RA口和RB口)為輸入或輸出的語句。可見，識讀指令時，一應充分理解語句格式的功能，二應前後聯繫閱讀。

3W寄存器內容送寄存器f(W內容保持不變)指令

指令格式：MOVWF f

說明：MOVWF是Move W to f的縮寫

實例：MOVLW 0x0B；送0BH送W

MOVWF 6 ；送W內容到RB口

說明：第一條指令0x0B(常數11)送工作寄存器W，第二條指令，把W內容常數11送到寄存器F6中，查表F6即為RB口，所以PORT_B(B口)=0BH=D11

4寄存器f傳送指令

指令格式：MOVF f，d

說明：MOVF是Move f的縮寫。F代表PIC中的某個寄存器。指令中的d規定：d=0時，f內容送W；d=1時，f內容送寄存器。

實例：MOVF 6，0 ；RB口內容送W

MOVWF 8 ；RB口內容送f8

說明：第一條指令中的6代表寄存器f=6，查寄存器表f=6為RB口；0代表d=0，代表選擇的目標為寄存器W。第二條指令中的8代表寄存器f=8。所以兩條指令結果是把RB口的內容送f8。至於f8內容是多少?還應在彙編語言開始時附加指令，這裡從略。

5空操作指令

指令格式：NOP

說明：NOP是英語No Operation的縮寫。NOP無操作數，所以稱為空操作。執行NOP指令只使程序計數器PC加1，所以佔用一個機器周期。

實例：MOVLW 0xOF ；送OFH到W

MOVWF PORT_B ；W內容寫入B口

NOP ；空操作

MOVF PORT_B，W ；讀操作

說明：該三條指令是一種對I/O口的B口連續操作的實例，其目的達到寫入B口的內容要讀出時，應保證寫、讀之間有個穩定時間，因此加入了空操作指令NOP。

6無條件跳轉指令

指令格式：GOTO k

說明：執行該條指令時，將指令轉移到指定的地址(跳轉)。指令中的k，常與程序中的標號聯繫起來。

實例：見第9條指令中

7寄存器內容減1，結果為零的間跳指令

指令格式：DECFSZ f，d

說明：DECFSZ是英語Decrement f，Skip of not 0的縮寫。符號f，d代表的意義，前述已作說明。該條指令是指寄存器的內容減1存入W(d=0)或f(d=1)中。若指令執行結果減1不為零，指令順序執行；為零時，就間跳下一條指令後再執行(等效順序執行一條空指令NOP)，實際指令中，當d=1時，該項常被略去。

8寄存器內容加1，結果為零間跳指令

指令格式：INCFSZ f，d

說明：INCFSZ是英語Increment f，Skip of 0的縮寫。該條指令與上一條(7)指令差別僅在於「1」上，即執行這條指令時，寄存器f內容加1，若結果不為零，則指令順序執行；為零則指令間跳執行。執行這條指令的其它邏輯關係與上條相同。

9子程序返回指令

指令格式：RETLW k

說明：RETLW是Return Literal to W的縮寫。該指令代表子程序返回，返回前先把8位立即數送W。

實例：PIC某個彙編語言的延時子程序(摘要)：

(1)BELY MOVLW 0xC5 ；送延時常數0C5H入W

(2) MOVWF COUNT2；0C5H送入計數器2

(3) CLRF COUNT1；對計數器1清零

(4)LOOP INCFSZ COUNT1；計數器1加1計數器1加

1結果不為零，跳轉循環

(5) GOTO LOOP ；

(6) DECTSZ CPUNT2 ；計數2減1計數器2減1

結果不為零，跳轉循環重

復執行第4條指令

(7) GOTO LOOP ；

(8) RETLW 0 ；子程序執行結束返回

說明：程序中的注釋已分別對每條指令的功能作了說明，補充說明1當執行第(4)條加1指令結果為零時，就間跳轉到執行第(6)條指令。2當執行第(6)條減1指令結果為零時，就間跳轉到第(8)條子程序返回，整個延時指令才算完成。3計數器1或2代表PIC中某個寄存器，該寄存器由程序開始的偽指令賦值決定(關於偽指令今後將作專門介紹)。
