三菱plcfx5u實例教程（PLC的FUN通用函數介紹）

2023-04-20 15:50:56

之前的文章中我們介紹過FB塊的新建和使用，還介紹了FB塊指令像雙穩態功能塊、定時器功能塊和計數器功能塊等，除此之外，還有FUN函數塊，那麼這一篇文章就給大家介紹一下我們三菱FX5U PLC都有哪些FUN函數吧。

其實主要分為幾個類，包括位布爾功能、類型轉化、算術運算、比較、時間數據類型、位移位等，還有其他通用函數也可以看下手冊說明哦，這些FUN函數其實大部分都有對應的一些梯形圖指令，大家可以對比著來學習哦。下面我們就按各個分類來介紹一下吧。

一、位布爾功能函數

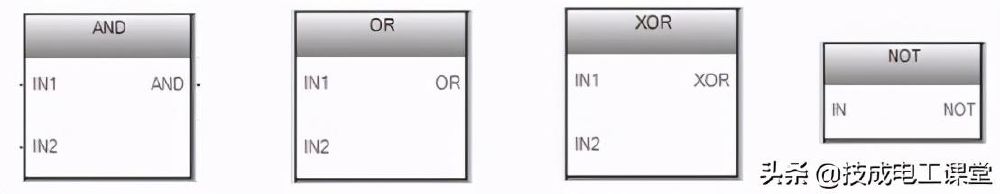

位類型布爾類的函數包括：邏輯與、邏輯或、邏輯異或和邏輯非。

邏輯與函數塊是對兩個輸入數值的對應位執行「與」運算操作。運算方法：兩個位同為1是結果為1，其餘為0。邏輯或函數塊是對兩個輸入數值的對應位執行「或」運算操作。

運算方法：兩個位中只要有一個位為1，其結果就為1。

邏輯異或：指令對兩個輸入數值的對應位執行「異或」運算操作。

運算方法：同為0，異為1。邏輯非：對輸入的操作數的位進行取反操作。

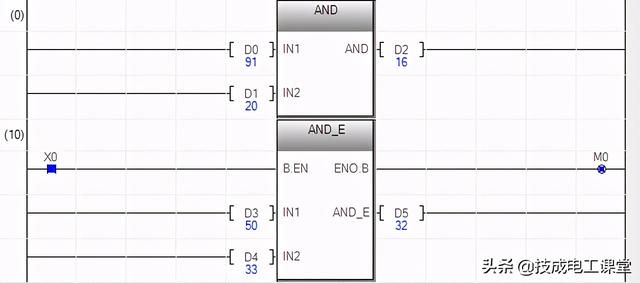

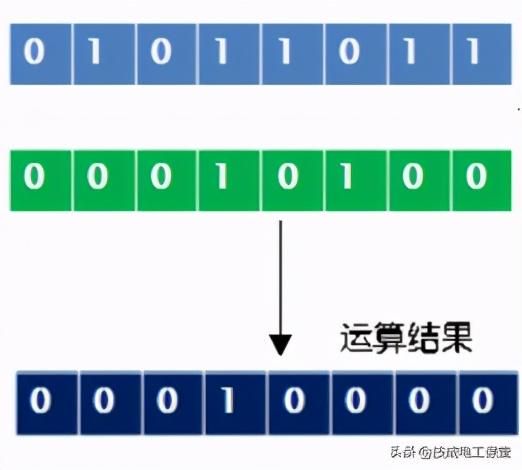

運算方法：0變為1，1變為0。下圖以邏輯與函數塊為例，看一下程序和其數據的位處理情況。

對於邏輯與，利用其有0出0的功能可以進行復位操作;對於邏輯或，利用其有1出1的功能可以進行置位操作。我們以一個簡單的例子來看一下位類型布爾功能函數的功能。

【案例】求任意兩數相減所得的絕對值。

二、類型轉換功能函數

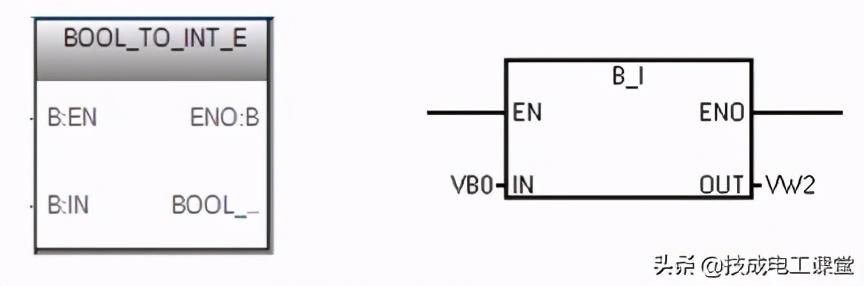

類型轉換功能是對數據類型進行轉換，我們常見的數據類型包括BOOL型、WORD型、DWORD型、INT型、DINT型、TIME型、STRING型、BCD型、REAL型等。所以說類型轉換功能是指這些數據類型之間的轉換的FUN函數。跟西門子中的轉換指令是類似的。

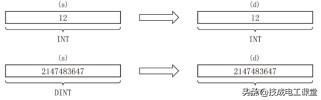

比如說我們要進行浮點數運算，而輸入進來的數據D0是整數類型的，那麼我們就要把整數轉換成雙整數，然後再轉換成浮點數，這時我們就可以用上INT_TO_DINT和DINT_TO_REAL的FUN函數進行轉換，轉換之後存儲到D4中，那麼D4就可以進行浮點數運算。

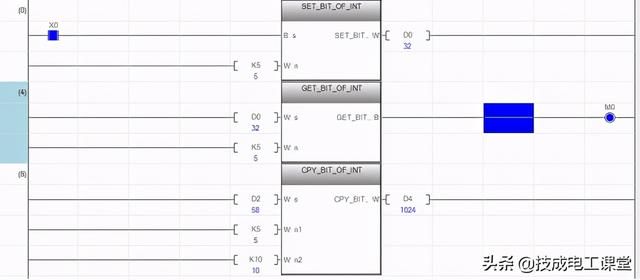

此外，在類型轉換功能中還有幾個FUN函數，叫做字標籤的指定位讀取/寫入/複製，我們以下圖的程序直接講解，GET_BIT_OF_INT用於讀取字標籤的指定位，輸出(s)的第(n)位，也就是X0接通時，將1寫到D0的bit5位。

SET_BIT_OF_INT用於對字標籤的指定位進行寫入，將(s)中指定的BOOL值寫入到(d)的第(n)位中，也就是將D0中的bit5位的值1寫入到輸出M0中，所以M0輸出為ON。CPY_BIT_OF_INT用於將字標籤的指定位複製到其它字標籤的指定位，將(s)中指定的字第(n1)位的值複製到(d)的第(n2)位中，也就是將D2中指定的bit5位的值複製到D4的bit10位中。
