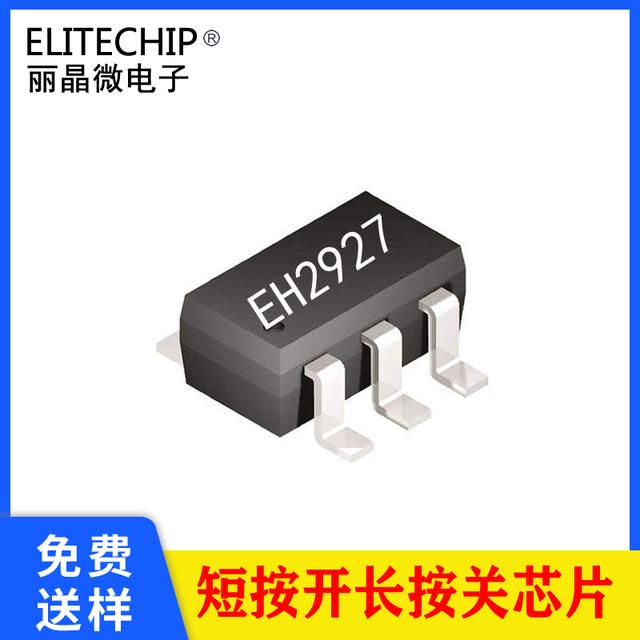

EH2927-A5C4短按開機長按關機晶片

一、 功能說明

兩按鍵（KEY1、KEY2）輸入控制，兩路信號同步輸出，上電OUTL輸出高電平、OUTH輸出低電平

KEY1鍵：短按0.1秒開機，OUTL低電平輸出、OUTH高電平輸出，再長按1秒關機，OUTL低電平翻轉為高電平、OUTH高電平翻轉為低電平，依次循環

KEY2鍵：短按0.1秒開機，OUTL低電平輸出、OUTH高電平輸出，再長按3秒關機，OUTL低電平翻轉為高電平、OUTH高電平翻轉為低電平，依次循環

二、 極限參數

Absolute Maximum Ratings

Voltage applied at VDD to VSS ........................- 0.3V to 6.0V

Voltage applied at any pin to VSS.......................- 0.3V to VDD 0.3V

Operating ambient temperature........................... -40°C to 85°C

Storage ambient temperature ...............................-40°C to 125°C

三、 電氣參數（VDD=5.0V TA=25℃）

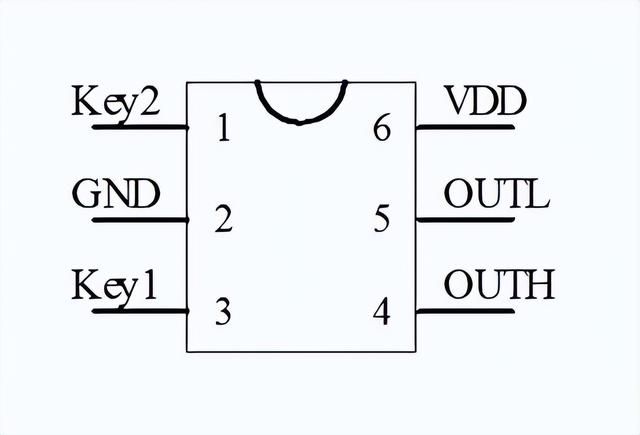

四、 封裝腳位圖（SOT23-6）

六角貼片開關電源晶片

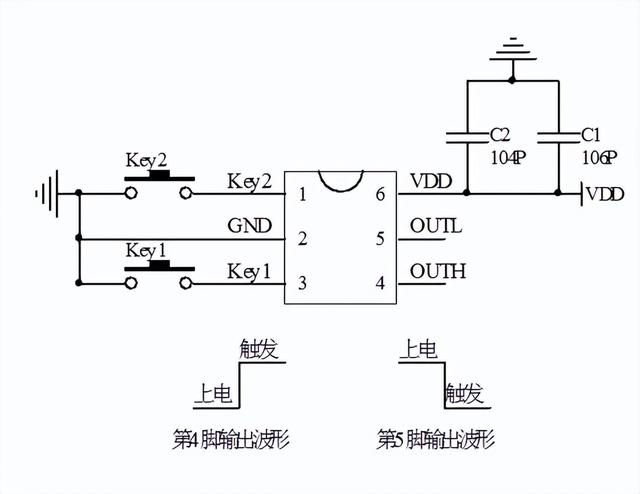

五、 電路圖參考

短按開長按關晶片

推LED應用圖參考

六角貼片開關電源晶片

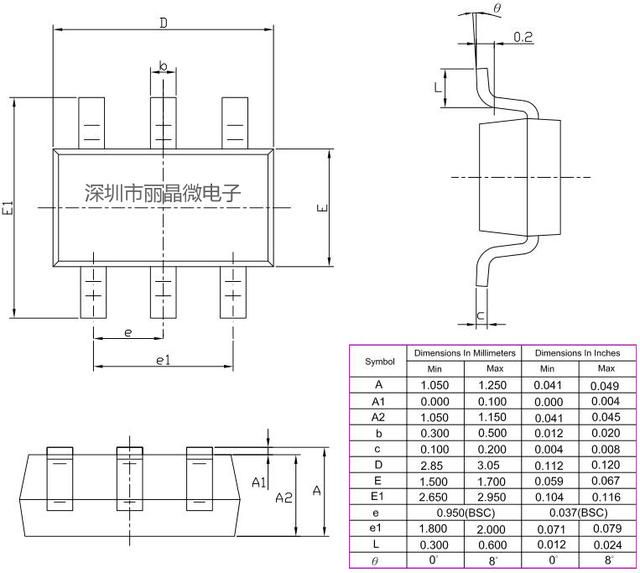

六、 封裝尺寸圖（SOT23-6）

一鍵開關機晶片方案

七、 版本說明
