鋰電池內阻測試儀測試夾製作（自己做一個鋰電池內阻測試儀和測試支架）

2023-05-23 21:21:44 1

最近在網上買回來了鋰電池的內阻測試儀的模板，花了四十塊錢，買回來後沒有支架所以測不了內阻，網上買一個支架卻要40多塊錢一個，前天自己買回來支架用的關鍵零件，就是那個接觸頭，準備自己做一個支架，這個支架的接觸頭14塊錢買的。

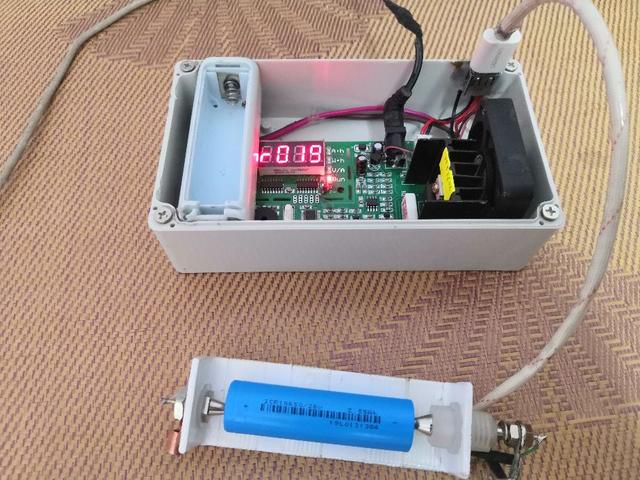

做好的成品

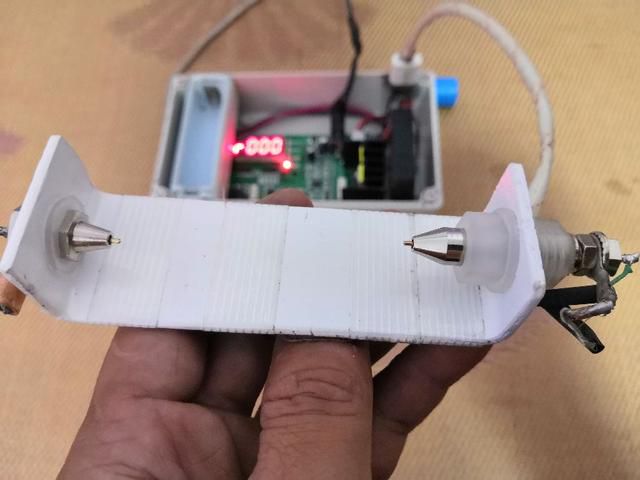

支架

支架的支撐體用的是鋁合金做的，非常的結實，原來是黑色的，經過我上染後變成了潔白的白色，打上孔擰上螺絲，焊好這四條線即可。

線用的是USB充電線，這樣的話不用時就能分離掉了，非常的方便，做好後比網上賣的還結實。

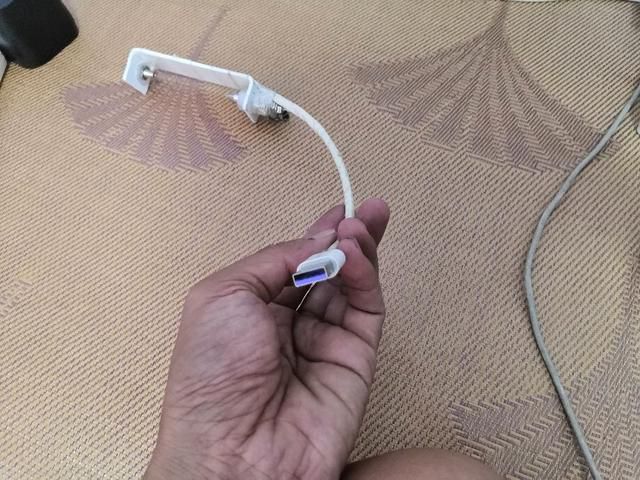

USB線

接時時差點焊壞了那個小小的頂針，弄了好久才勉強能用，所以大家在安裝時焊接時要快，最好是浸泡水裡再焊接。

頂針

焊好後開機試機，這種測試儀測內阻很多人買回來都不會用，我說一下怎麼轉到測內阻模式的。首先插電時手指同時按住s--和S 這兩個鍵，然後才插上電，然後就能聽到滴一聲長響了，這時就是測內阻模式了。進入模式前我忘記了告訴你，還有一個設置要設定。

步驟就是先按住第三個按鍵SK，不要放手，然後插上電源，這時就進入了調試模式，把第一項調整為4,也就是轉成4線模式，如果想測容量時就要調回來，調回2，2線模式。

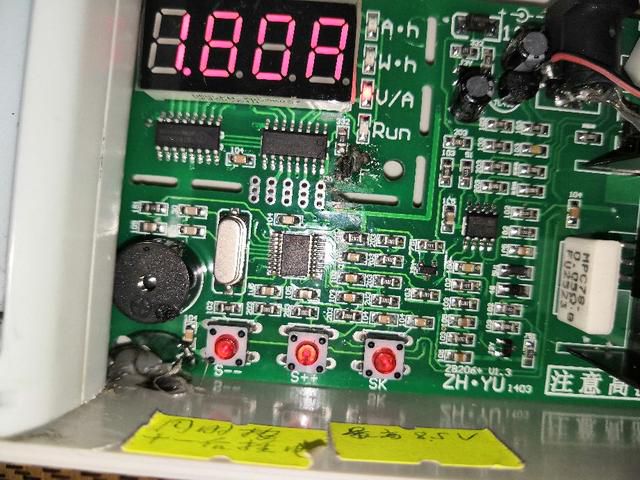

按鍵

測試結果非常的準確，四隻億緯動力電池，做電動車電池用的，測試每隻阻值都在20左右 ，19到23豪歐，購買過的人說亂跳，我試了覺得這點跳動很正常，有的不會跳動的，有的數值只是20到23跳動，跳得不快，不影響準確率，這情況數值取中間值即可。

測試非常的快，一放上架子，內阻馬上就出來了。
