cad多線繪圖怎麼用（使用多段線命令快捷繪圖）

2023-05-14 06:53:32 1

#頭條創作挑戰賽#

1.1、此圖使用「多段線」命令繪製最快捷。

1.2、「多段線」命令的「D」選項可以改變圓弧型多段線的方向。

1.3、如果最後繪製的是圓弧型多段線並希望閉合多段線，那麼使用「CL」選項閉合。

20200303_04

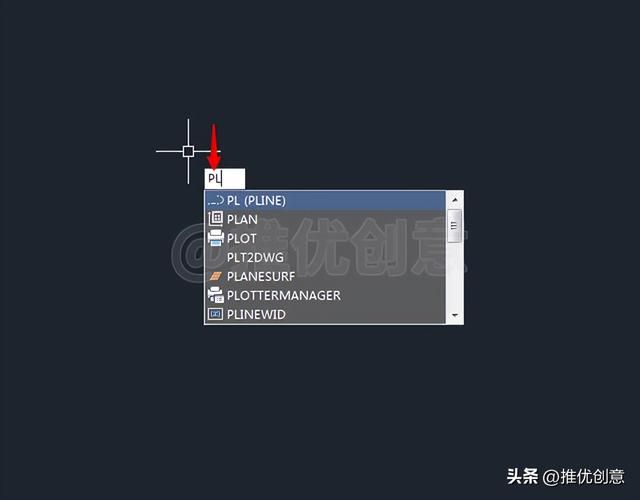

2.1、按鍵盤上的「F8」鍵，打開「正交」，命令行輸入「PL」後回車，啟用「多段線」命令。

20200303_04

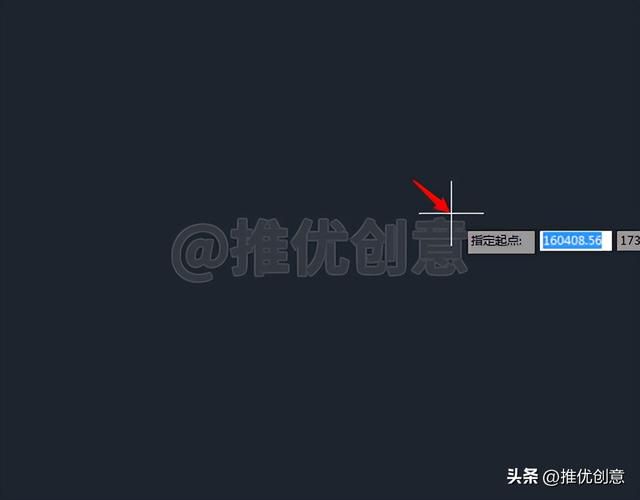

2.2、在繪圖區任意位置單擊拾取一點作為多段線的起點。

2.3、輸入「A」後回車，切換為繪製圓弧型多段線。

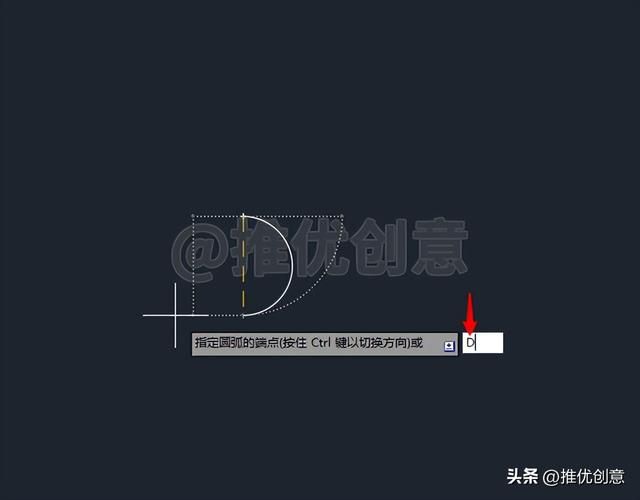

2.4、向左移動一下光標，發現圓弧的方向不對，所以在命令行輸入「D」後回車，選擇設置圓弧方向。

注意：如果在此處操作時圓弧的方向是正確的，請略過此步以及下一步。

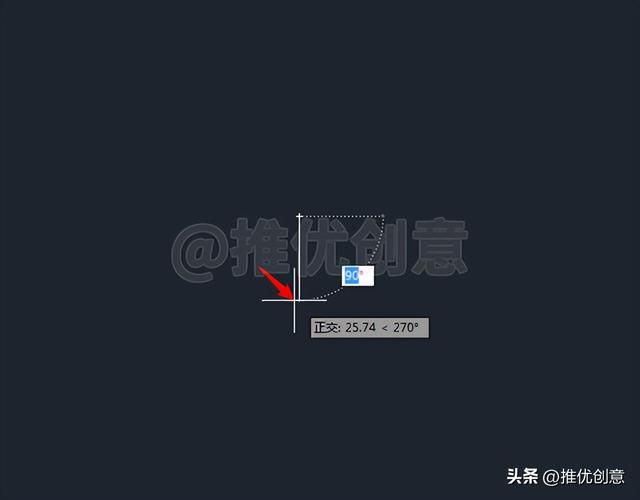

2.5、向下移動光標，在下面任意位置單擊拾取一點指定圓弧的切線方向，從而指定圓弧的方向。

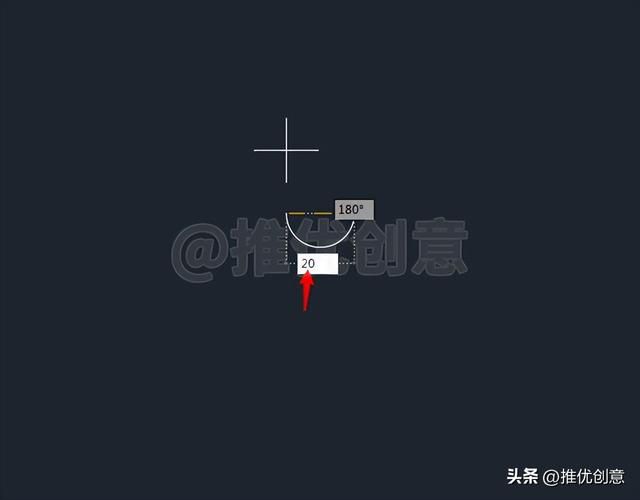

2.6、向左移動光標，可以看到現在圓弧的方向是正確的，輸入圓弧的直徑值「20」後回車。

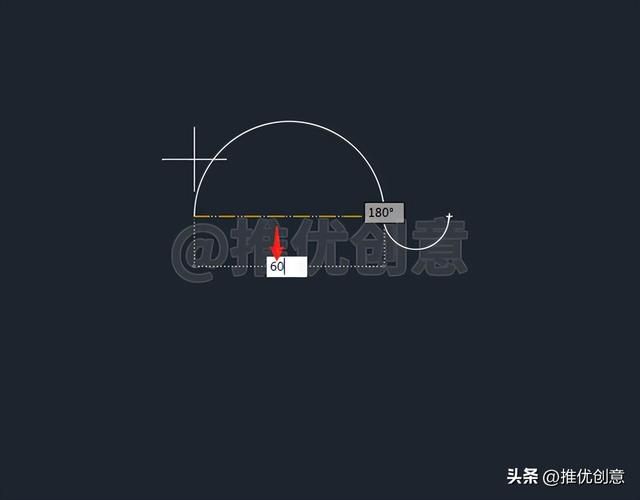

2.7、接著向左移動光標，輸入圓弧的直徑值「60」後回車。

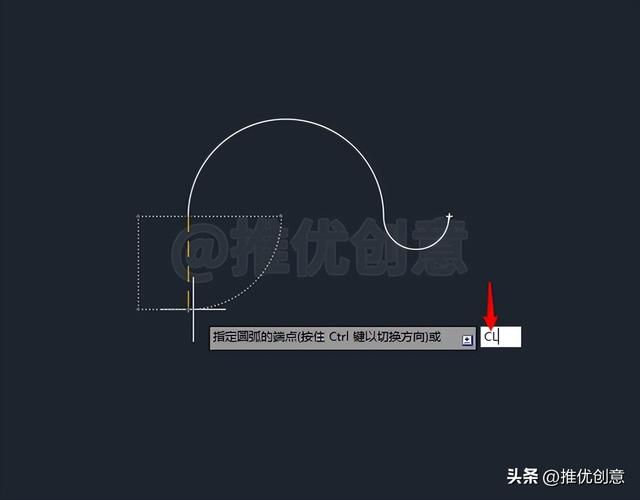

2.8、輸入「CL」後回車，閉合多段線並退出「多段線」命令。

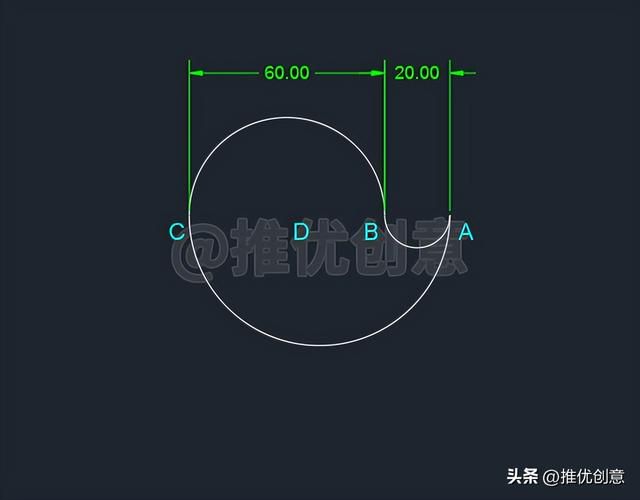

2.9、閉合多段線繪製完成後如下圖，半圓弧AB的直徑為20個單位，半圓弧BC的直徑為60個單位，半圓弧CA的直徑為80個單位，設半圓弧BC的圓心為點D。

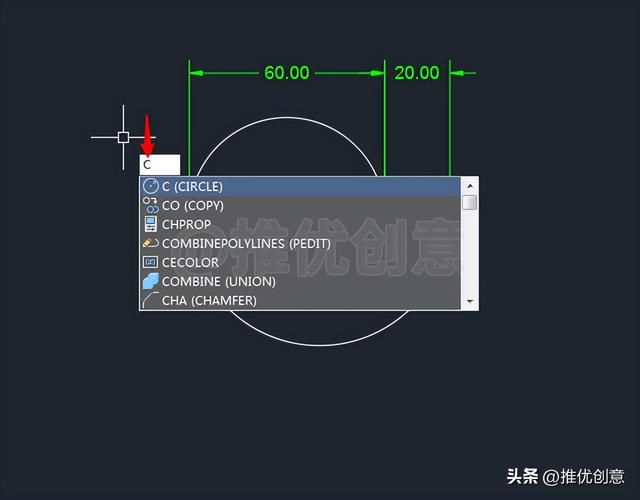

2.10、命令行輸入「C」後回車，啟用「圓」命令。

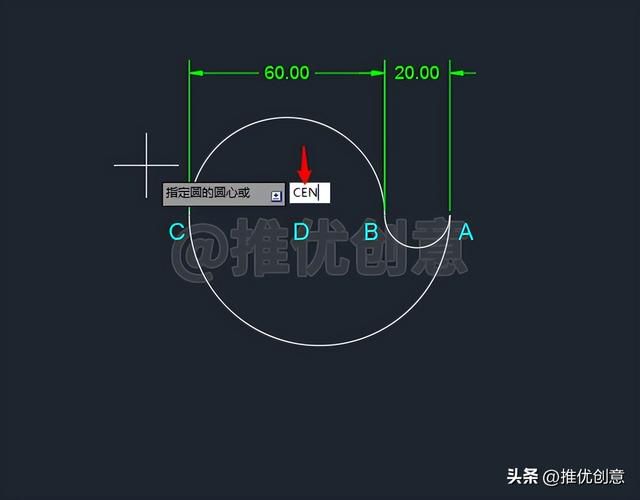

2.11、輸入「CEN」後回車，啟用捕捉「圓心」。

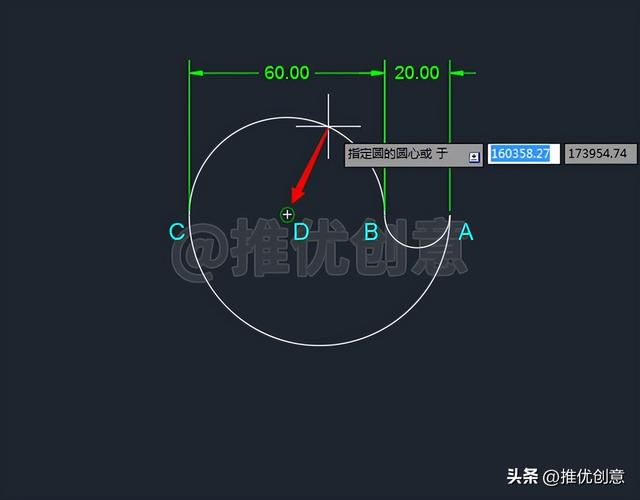

2.12、將光標移到半圓弧BC上，當它的圓心D處出現「綠色圓心標識」時，單擊捕捉圓心D作為圓心。

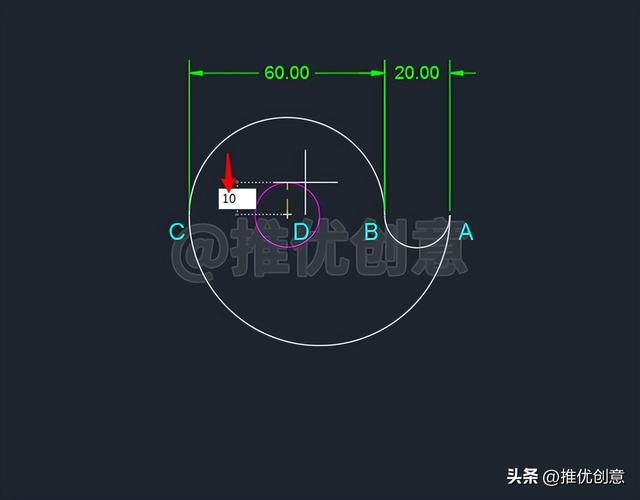

2.13、輸入圓的半徑值「10」後回車。

2.14、這樣就繪製出了一個直徑為20個單位的紅色同心圓D。

至此，整幅圖繪製完畢。

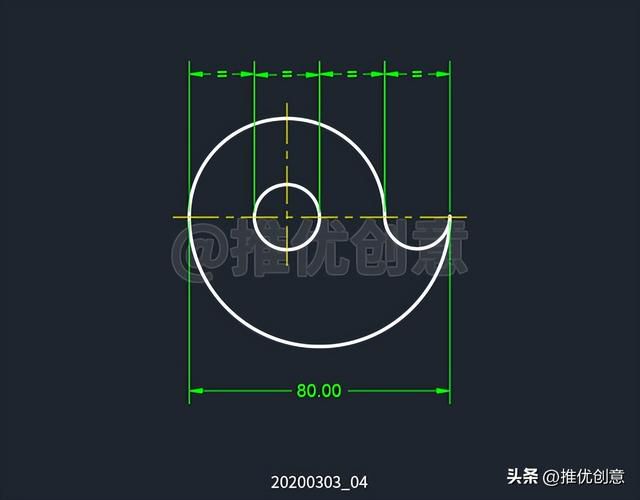

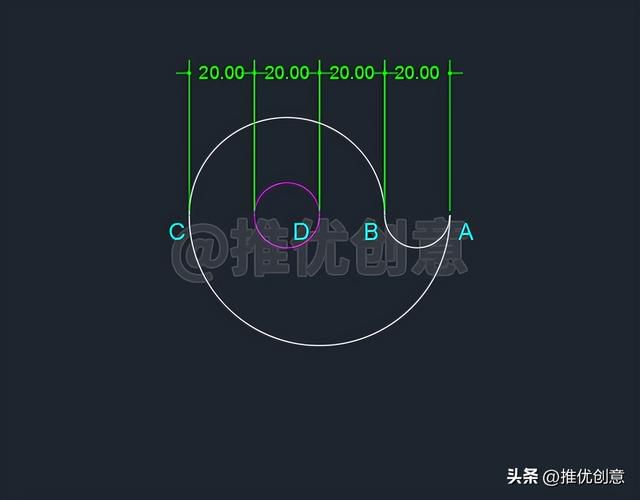

2.15、使用「圖層」管理圖形，標註尺寸，最終完成效果見下圖。

20200303_04
