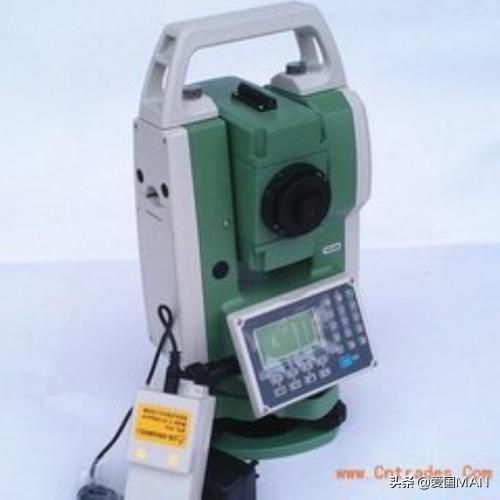

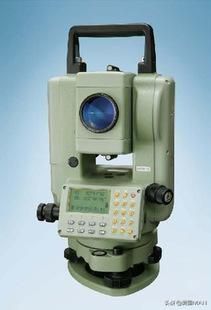

蘇一光的全站儀使用說明書（蘇光全站儀使用方法）

2023-04-29 20:05:46 6

蘇光全站儀數據採集操作步驟：

1、數據採集首先要選擇一個數據採集文件，可以將測量數據存入所選定的文件

2、測站及後視點設置

3、碎部點數據的測量與存儲

全站儀上開機初始化後：MENU® F1數據採集®（選擇或新建測量文件）®F4確認®F1測站設置®輸入點號、儀器高等®F4測站（儀器裡存有坐標的話，確認，沒有的話，F3輸入坐標）®確認

F2後視點設置® 輸入後視點點號、目標高®F4後視（此時要是儀器裡沒有存有輸入的後視點點號及坐標的，按F3（NEAZ）輸入後視點坐標或方位角，按確認後全站儀上顯示角度HR,此時全站儀望遠鏡一定要對準後視點）®確認 緊接著（瞄準任一坐標、高程已知的點進行檢測）®F3測量®F3坐標（如果測量出來的坐標、高程和已知點幾乎相同，說明設置步驟正確，在是否保存對話框中選擇「否」）然後退出到普通測量界面

F3碎部點®輸入點號、目標高， 然後就進入碎部測量，每次測量結果顯示後點「是」保存

數據傳輸步驟：

一、全站儀上設置：MENU®按EDM翻到F1存放管理®

-按EDM翻到F1數據通訊®F2 SS格式®F1發送數據®F2坐標數據®選擇要傳輸的文件名®確認（到這一步全站儀上暫停下來）。

二、計算機上設置：全站儀和計算機連接好以後，雙擊打開CASS軟體®數據®讀取全站儀數據®（儀器選擇拓普康GTS-700，選擇全站儀上的波特率、選擇COM接口、CASS坐標文件一欄中選擇存放傳輸數據的位置及名稱）®轉換®確定

然後再在全站儀上按「是」

蘇光全站儀放樣步驟：

全站儀上設置：

MENU® F2放樣®選擇或新建坐標文件®確認®F1測站設置®F3坐標（或輸入坐標XYH）®F4確認®輸儀器高® F2後視點設置®F3NEAZ（輸入後視點坐標或方位角）®F4確認（按確認後全站儀上顯示角度HR,此時全站儀望遠鏡一定要對準後視點）®F3是

F3放樣® F坐標（輸入放樣點XYH）®F4確認®輸入稜鏡高®F4確認（確認後全站儀上顯示測站點與放樣點間方位角HR及距離HD）®F1（顯示極差，即要旋轉的角度）

數據轉換步驟：

一、打開Excel文件（文件類型要選擇所有文件）在文件類型中選中分隔符號點擊下一步在分隔符號中勾上 Tab鍵、逗號點擊下一步點擊完成。

二、在打開的Excel表格點號右側插入一列把點號、坐標、高程之上的所有刪除掉其他內容整行刪除掉另存為（注意保存類型要選擇CSV（逗號分隔）（﹡﹒CSV），新文件名後綴要改為﹒CSV）是

三、關閉Excel表格後，再把修改保存下來的文件名後綴改為﹒dat

四、打開CASS成圖軟體 數據批量修改坐標數據選擇原始文件（選擇修改後的﹒dat格式的數據文件）、更改後的數據文件（就是把XY互換後的新文件），在修改類型中選中 XY交換確定

坐標自動計算設置：

MENUF2數據採集選擇文件名確認F3參數設置F2坐標自動計算
