在CAD中有好幾種空間，比方說模型空間，布局空間，視口空間，初學CAD（甚至用了好一陣CAD的朋友），對這些空間不是那麼熟悉，製圖過程中，面對這些空間，有一種「盜夢空間」的感覺。其實，也沒這麼複雜，只要我們理解了模型，布局，及視口的關係，我們就可以得心應手地使用這幾種空間了。

CAD中的模型，布局，視口關係就好比下面這張圖:模型是我們要看的東東，視口就是放大鏡（或縮小鏡），布局就是我們眼睛的視網膜。

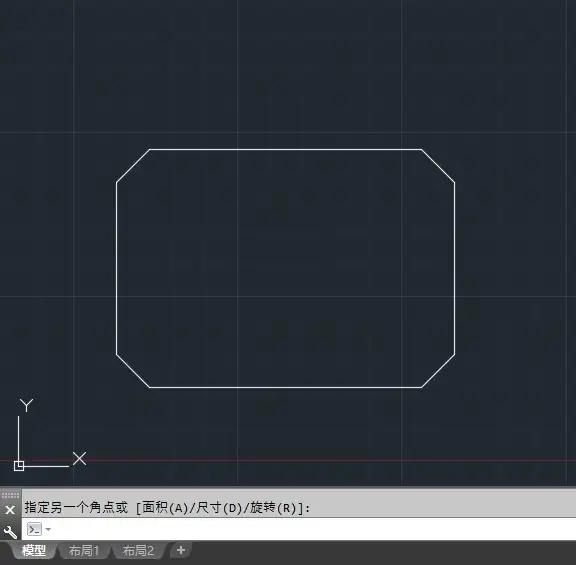

模型空間是我們常用的製圖空間，通常在模型空間完成圖形的繪製，尺寸標註，圖案填充等等。這些跟圖形相關的操作，大部分（甚至全部）在模型空間繪製好，並且為了製圖方便，模型空間的製圖比例一般採用1:1，也就是按實物原圖大小繪製。

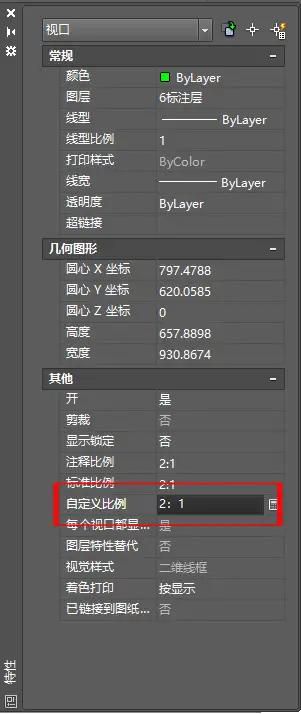

視口好比是放大鏡，可以將我們在模型空間繪製的圖形進行放大或縮小，因此視口比例可以根據我們的需要進行任意設置。如果要將模型空間的圖形放大2倍，我們可以將視口比例設置為2:1，這時在布局空間呈現的圖形就是放大2倍的圖形。好了，問題來了，視口在哪呢？視口比例在哪設置呢？視口需要自己建，直接在命令行中輸入「MV」，然後在布局空間「畫個框」即可建立自己的視口；視口比例的設置可在視口屬性中設置:選擇視口邊線後，點擊滑鼠右鍵，點擊「特性」就會彈出視口屬性對話框，其中可設置視口比例，如下圖所示。
