　　變壓器的直流電阻是指各相繞組的直流電阻值。測量直流電阻的目的是檢查三相繞組內部是否存在匝間短路。因為如果變壓器內部發生相間短路，短路電流值很大，很容易燒毀變壓器，故障現象也很明顯，外觀容易判斷；但是，如果其中一相的繞組匝之間發生短路，則短路電流值小的話，變壓器的氣體保護就會跳閘，但是從變壓器本身是否有故障就很難判斷了。變壓器的外觀。

　　通過測量各相的直流電阻，通過三相電阻值的比較，很容易判斷內部是否發生匝間短路：電阻值相差很大，匝間短路的可能故障很大；如果基本相似，則可以排除。

　　因為根據變壓器的結構，繞組幾乎是被絕緣線本身的絕緣介質絕緣的。如果絕緣處理有缺陷，變壓器負載較大，絕緣薄弱容易造成匝間短路。因此，測量直流電阻的目的是判斷變壓器匝間是否短路，便於排除故障。

　　測量變壓器繞組直流繞組電阻的目的是檢查繞組接頭的焊接質量以及繞組之間是否有短路現象；電壓分接開關的接觸位置是否良好，分接的實際位置是否匹配；導線是否斷線。絞合線和繞組已斷貨。變壓器大修或改變分接位置後，或出線故障短路後，需要測量繞組連同套管的直流繞組電阻。

　　測量方法如下：

　　(1)電流、電壓表法。又稱電壓降法，其原理是在被測電阻上通一個直流電，測量電阻上的電壓降，根據歐姆定律計算出被測電阻值。由於電流表和電壓表的內阻會影響測量結果，因此應仔細考慮它們與測量電路的連接方式。

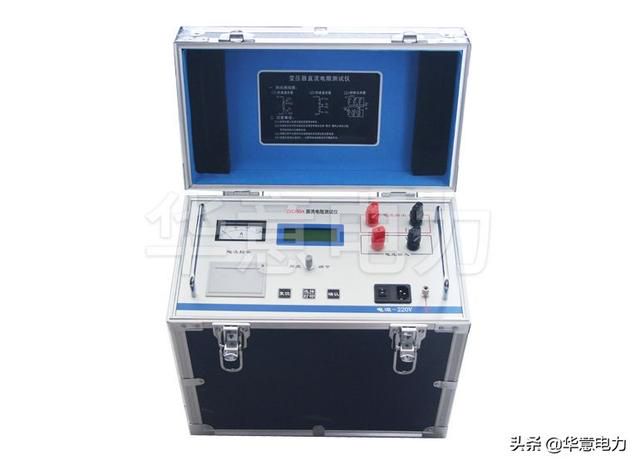

　　(2)平衡橋法。它是一種利用電橋平衡原理測量直流繞組電阻的方法。常用的平衡電橋有單臂和雙臂兩種。測量變壓器的直流繞組電阻時，應在變壓器斷電、拆下高壓引線後進行。對於大型大容量的電力變壓器，串聯電路的充電時間常數τ很大，使得每次測量都需要很長時間才能等待電流和電壓表指示穩定，所以工作效率很低，並經常使用特殊儀器（如恆流）。電源代替測試中的電源，可以大大減少測試時間。測量變壓器線圈直流繞組電阻的標準是：1600kVa以上的變壓器，各相繞組電阻之差不應超過三相平均值的2%，中性點引出線不應有繞組。線間差不應大於三相平均值的1%，對於1600kVa及以下變壓器，相間差一般不大於三相平均值的4%，線間差為一般不超過三相平均值的2%，與前一部分測量值相比，其變化不應超過2%。
