可視化動態圖表的製作方法（這樣的動態圖表）

2023-05-08 09:03:17 1

小夥伴們好啊，今天咱們分享一個簡單實用的圖表製作技巧，先來看效果：

隨著完成率的變化，圖表中的填充顏色會自動按比例進行填充，適合用於展示某項任務的完成狀況。

接下來咱們就說說具體的操作步驟。

步驟1 找一個背景圖案較為簡單的圖片素材，刪除背景。

步驟二：按住Ctrl鍵拖動圖像，複製一份。設置其中一個圖像的顏色。

步驟三：左側輔助單元格輸入100%，右側輸入完成率數據，插入柱形圖。

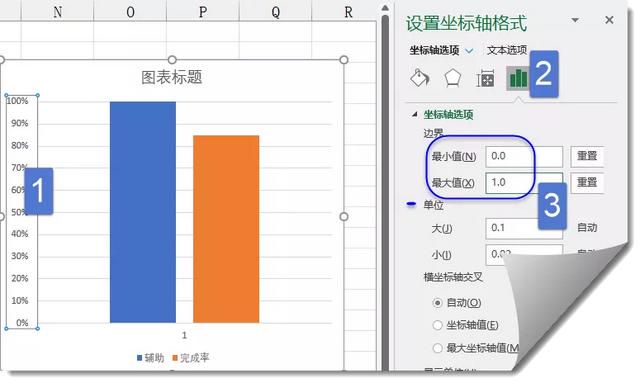

雙擊垂直軸，設置坐標軸格式，將最大值和最小值分別設置為1和0，這樣設置後，最終的人像不會變形。

步驟四：單擊圖像，按Ctrl C複製，然後單擊其中一個數據系列，按Ctrl V粘貼。

設置數據系列格式，填充選項設置為「層疊並縮放」

設置系列重疊為100%，這樣設置的作用是將兩個系列合併到一起。

設置間隙寬度為100%左右，這裡的數值越大，人像看起來越顯瘦。

步驟五：單擊圖例項，按Delete鍵刪除。同樣的方法，刪除圖表標題、坐標軸以及網格線等元素。

好了，現在只要完成率變化，人物的填充比例也會自動刷新，你也試試吧。

圖文製作：祝洪忠
