料石基礎圖集（料石面層設計要求）

2023-04-27 18:01:06

開工前，應選用符合設計要求的料石。當設計無要求時，宜優先選擇花崗巖等堅硬、耐磨、耐酸石材，石材應表面平整、粗糙，且應符合下列規定：

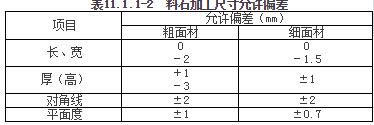

　　1　料石的物理性能和外觀質量應符合表11.1.1-1的規定。

11.1.2砌築砂漿中採用的水泥、砂、水應符合下列規定：

　　1　宜採用現行國家標準《矽酸鹽水泥、普通矽酸鹽水泥》GB 175或《礦渣矽酸鹽水泥、火山灰質矽酸鹽水泥及粉煤灰矽酸鹽水泥》GB 1344中規定的水泥。

　　2　宜用質地堅硬、乾淨的粗砂或中砂，含泥量應小於5％。

　　3　攪拌用水應符合國家現行標準《混凝土用水標準》JGJ 63的規定。宜使用飲用水及不含油類等雜質的清潔中性水，PH值宜為6～8。

11.1.3鋪砌應採用幹硬性水泥砂漿，虛鋪係數應經試驗確定。

11.1.4鋪砌控制基線的設置距離，直線段宜為5～10m，曲線段應視情況適度加密。

11.1.5當採用水泥混凝土做基層時，鋪砌面層脹縫應與基層脹縫對齊。

11.1.6鋪砌中砂漿應飽滿，且表面平整、穩定、縫隙均勻。與檢查井等構築物相接時，應平整、美觀，不得反坡。不得用在料石下填塞砂漿或支墊方法找平。

11.1.7 伸縮縫材料應安放平直，並應與料石粘貼牢固。

11.1.8在鋪裝完成並檢查合格後，應及時灌縫。

11.1.9鋪砌面層完成後，必須封閉交通，並應溼潤養護，當水泥砂漿達到設計強度後，方可開放交通。

11.3.1料石面層質量檢驗應符合下列規定：

主控項目

　　1　石材強度、外形尺寸應符合設計基本規範要求。

檢查數量：每檢驗批，抽樣檢查。

檢驗方法：查出廠檢驗報告或復驗。

　　2　砂漿平均抗壓強度等級應符合設計規定，任一組試件抗壓強度最低值不得低於設計強度的85％。

檢查數量：同一配合比，每1000m21組（6塊），不足1000m2取1組。

檢驗方法：查試驗報告。

一般項目

　　3　表面應平整、穩固、無翹動，縫線直順、灌縫飽滿，無反坡積水現象。

檢查數量：全數檢查。

　　檢驗方法：觀察。

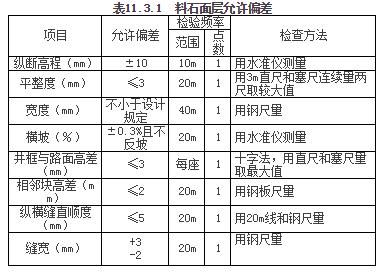

　　4　料石面層允許偏差應符合表11.3.1的規定。
