定時器定時初值計算公式（定時器初值計算及使用）

2023-05-09 21:09:36

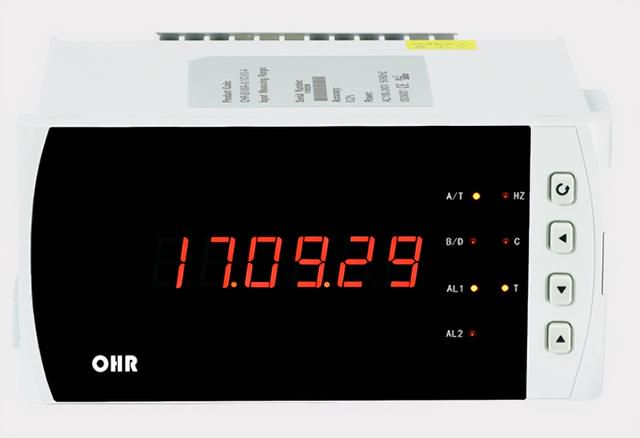

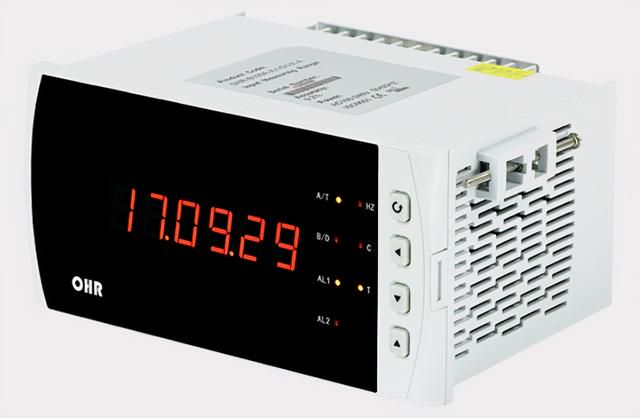

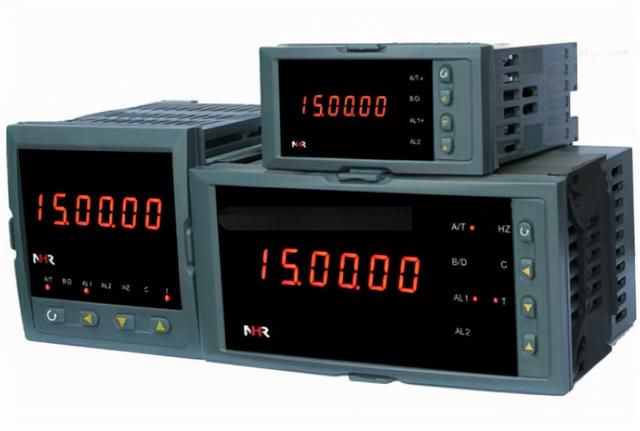

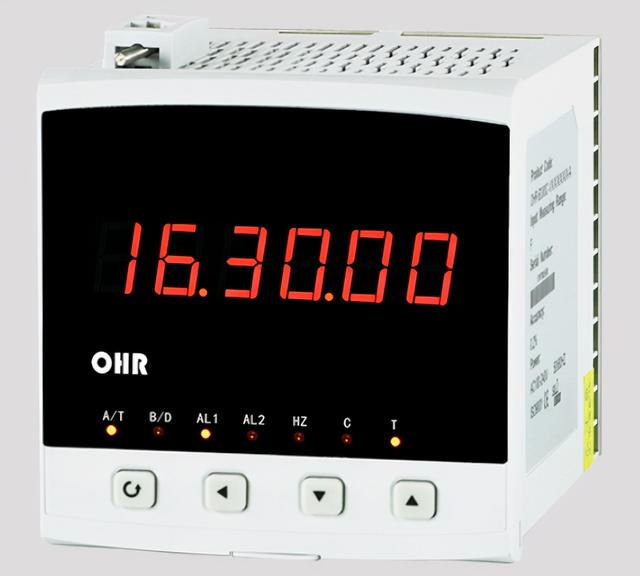

虹潤系列的數顯定時器採用全自動貼片封裝工藝，具有很強的抗幹擾能力，並具有多種輸出功能和控制功能，廣泛運用於電力、石化、冶金、輕工、製藥、航空等諸多領域。

　　定時器系統是單片機內部一個獨立的硬體部分，它與cpu和晶振通過內部某些控制線連接並相互作用，cpu一旦設置開啟定時功能後，定時器便在晶振的作用下自動計時，但定時器的計數器計滿後，會產生中斷。計數時間一次為12/晶振頻率。在晶振頻率為11.0595mhz時，計數一次時間約等於1.09us。

　　定時器初值計算：

　　中斷函數明白後，如何定時還是不清楚。開啟定時器後，定時器就會開始計數，每次加1的間隔是固定的，而且到達大值就會溢出，觸發中斷。這樣子的話我們可以設定一個初值，初值到大值的時間假設為50ms，那樣的話定是的效果就達到了。定時器加1時間間隔約等於1.09us，定時器在沒有賦值時默認初值為0，大值為65535，計算可得655351.09us約等於72ms，沒有賦初值一次定時大為72ms。可以設置一個初值，就拿50ms來說，501000/1.09約等於45872，也就是說經過45872次計數時間為50ms，那初值就是65535-45872=19663。

　　使用步驟：

　　計算知道後，來看看定時器使用步驟：

　　對TMOD賦值，確定T0和T1的工作方式

　　計算初值，賦值TH0,TL0或TH1,TH1

　　對IE賦值，啟動中斷

　　TR0或TR1置位，啟動定時器

　　處理中斷函數，定時器中斷後變成默認值0，要重新賦初值
