最簡單的自鎖電路圖怎麼做（10張圖帶你看懂自鎖電路）

2023-05-24 13:03:12

很多朋友看不懂電路圖，今天我們就以自鎖電路為例，看著電路圖一步一步來一個實物接線。一個圖接2--3根線，左邊是實物右邊是電路圖，電路圖上的顏色對應接線進度。

電氣對應的字母符號

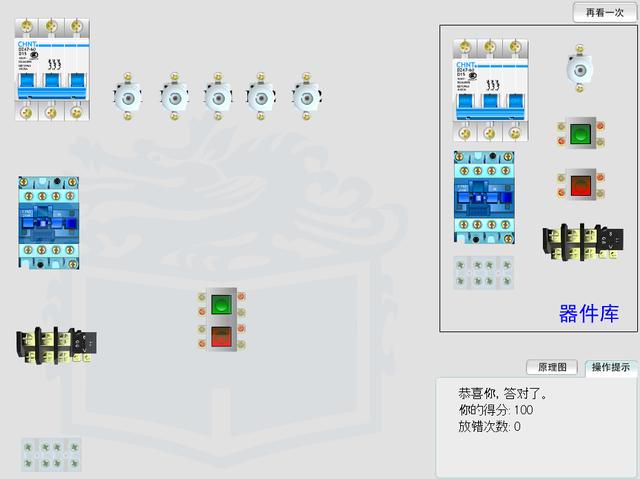

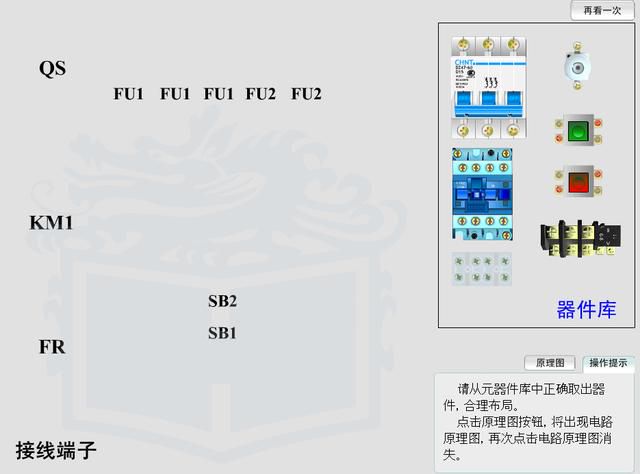

QS：斷路器 FU：熔斷器 KM：交流接觸器 FR：熱過載繼電器 SB：按鈕開關 我們先按照電氣符號的位置把電氣布局好。

下面開始接線

第一步

注意看右邊電路圖中黃綠紅三色線，對應的就是斷路器出線接的熔斷器的進線端。

第二步

三個熔斷器的出線接的是交流接觸器的主觸點的進線端，左邊三組是主觸點，第四組是輔助常開點。

第三步

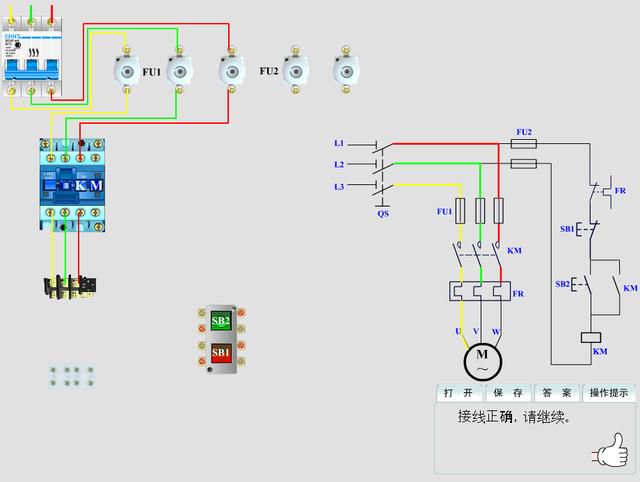

接觸器主觸點的出線接的是熱過載繼電器的主觸點，熱過載繼電器對電機起保護保用。

第四步

熱過載繼電器的出線接的是接線端子，右圖電路圖中直接接的電機。到這裡主電路就接完了，我們繼續看控制電路。

第五步

三個主電路的熔斷器再分出兩條線接控制電路的熔斷器，控制電路一般用黑色線。

第六步

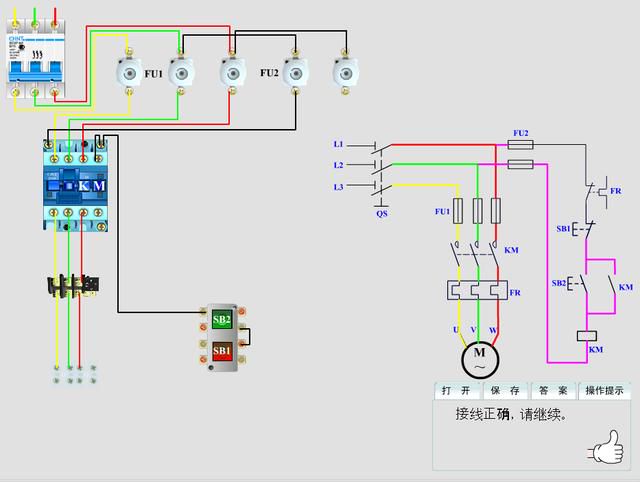

其中一個熔斷器的出線接交流接觸器的線圈A1,另一個線圈的接點A2接的自身的常開點。

第七步

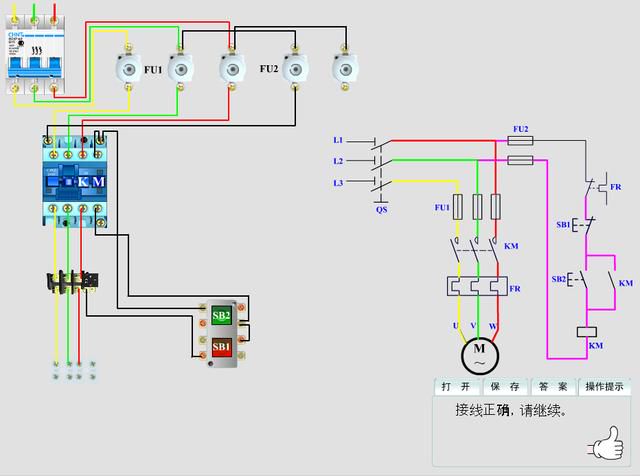

線圈A2接點分出一條線接的啟動按鈕的常開點，常開點出線接的停止按鈕的常閉一端。圖中按鈕開關上紅色標記的是常閉觸點，另外一組是常開觸點。

第八步

啟動按鈕的常開點的出線分出一條線接的交流接觸器的輔助常開點的另一端。然後停止按鈕的常閉點的出線接的熱過載繼電器的常閉點，一般標註有95,96。

第九步

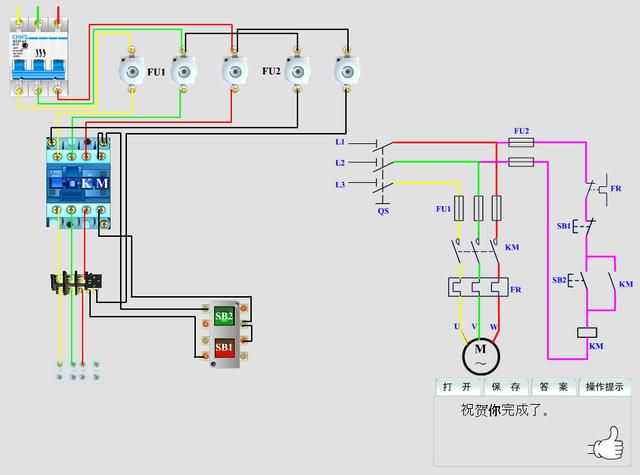

熱過載繼電器常閉點的出線接的最後一個熔斷器的出線，交流接觸器的線圈串熱過載繼電器的常閉點才能起到保護作用。

第十步

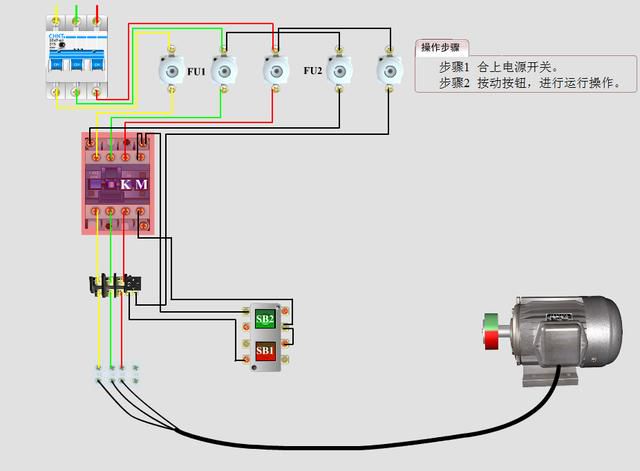

這是完成效果，還不會看電路圖接線的朋友可以練習一下，這也是最基礎的自鎖接線，隨後我會再演示正反轉電路，星三角啟動，一鍵啟停等等複雜一些的電路圖的實物分解。
