solidworks鈑金繪製教程(分享用SolidWorks繪製長尾夾)
2023-05-24 18:15:15

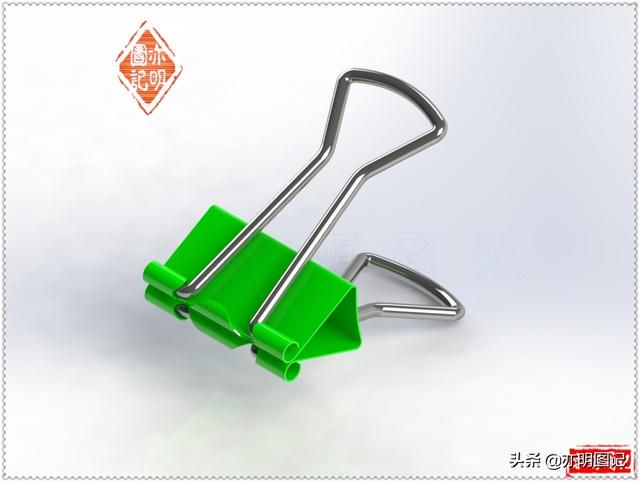

3d長尾夾模型:使用SolidWorks2014繪製;點擊文章末尾的了解更多,觀看視頻講解過程。繪製過程:一、 新建零件繪製夾體
1、在前視基準面上繪製草圖 中心矩形:20x30;
2、使用鈑金-基體法蘭命令生成實體:厚度0.2;
3、褶邊:選擇長度20的上下兩條邊線;反向;材料在內;類型選擇滾壓;角度300°;半徑1;
4、展開:固定面選擇中間面;要展開的折彎點擊收集所有折彎;

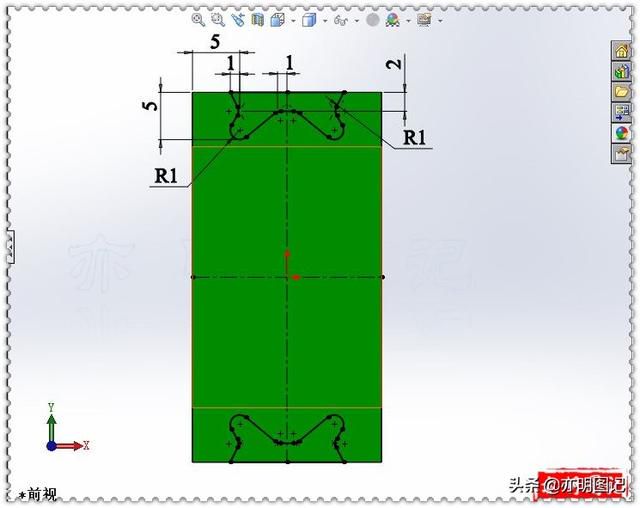

5、在大平面上繪製草圖;
6、拉伸切除:完全貫穿;
7、摺疊:固定面選擇中間面;要摺疊的折彎點擊收集所有折彎;

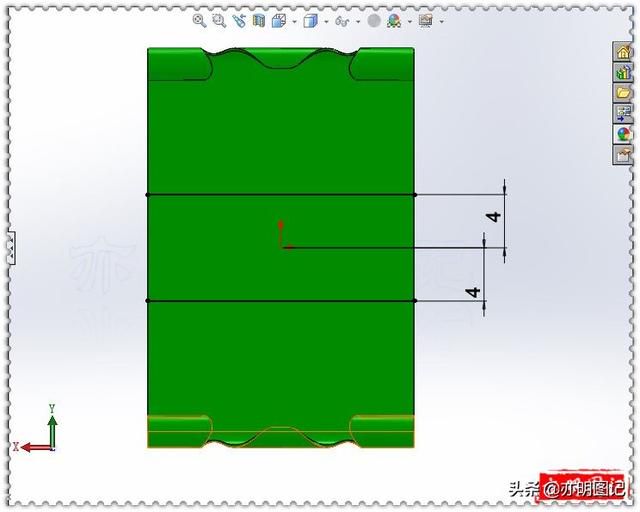

8、在中間面上繪製草圖 直線;
9、使用繪製的折彎命令:固定面選擇中間的面;折彎位置選擇折彎中心線;角度120度;反向;折彎半徑0.5;
10、在夾體的背面上繪製草圖 直線;
11、使用繪製的折彎命令:固定面選擇圖中藍色面;折彎位置選擇折彎中心線;角度12度;折彎半徑20;
12、保存零件;夾體繪製完成;
二、新建零件繪製長尾柄
1、在前視基準面上繪製草圖;
2、繪製3d草圖 圓:圓心與上個草圖的端點重合;圓與右視基準面平行;
3、掃描:輪廓選擇3D草圖圓;路徑選擇前視基準面上的草圖;
4、 保存零件;長尾柄繪製完成;
三、新建裝配體進行裝配

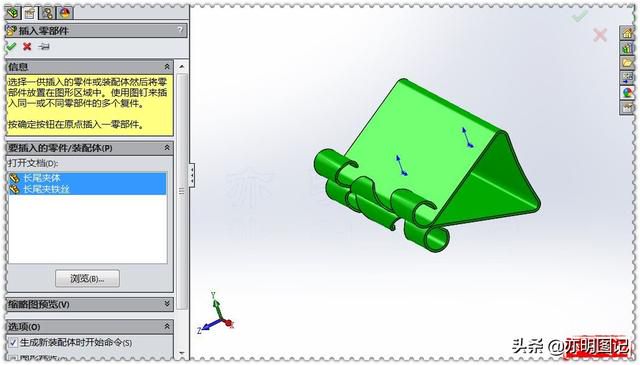

1、插入零部件;
2、添加配合關係;
3、保存裝配體;完成。
