約束邊緣與構造邊緣做法相同嗎（約束邊緣與構造邊緣的區別及正確做法）

2023-04-17 00:53:07 1

約束邊緣和構造邊緣在結構構件中承擔著不同的作用，明白它們各自的要求和區別，才能做到高質量施工、精準監管，施工結果符合設計理念和規範要求，確保主體結構的施工質量。

一、標註不同。約束邊緣和構造邊緣的標註取漢語拼音第一個大寫字母，約束邊緣構件標註為YBZ,構造邊緣構件標註為GBZ，這工程人都知道。

二、構造要求不同。約束邊緣構件規範上有陰影和非陰影區長度lc要求，構造邊緣構件只有陰影區沒有非陰影區要求。

三、應用部位不同。落地和不落地剪力牆的加強部位及上一層剪力牆設置約束邊緣構件，除此其他部位剪力牆設置構造邊緣構件。加強部位圖紙會有標註，值得注意的是「加強部位上一層剪力牆兩端」設置的約束邊緣構件，實際施工時容易與構造邊緣構件混淆。

四、作用不同。約束邊緣構件除具備構造邊緣構件的側向穩定和受彎承載力外，約束邊緣構件還承擔著防止在罕遇地震作用下剪力牆有可能進入屈服後的變形狀態，從而起著剪力牆結構在罕遇地震作用下防止發生倒塌的關鍵作用。

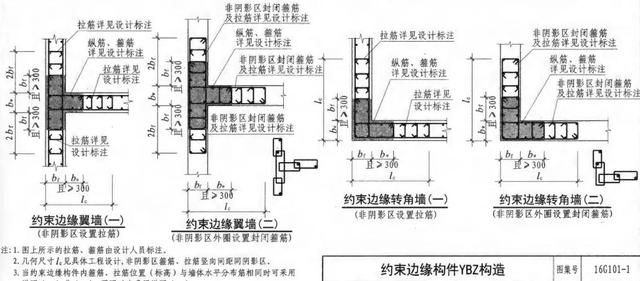

以上就是粗略梳理的約束邊緣構件與構造邊緣構件的區別，掌握以上這些知識是否能夠對束邊緣構件進行正確的施工和監管呢，回答是否定地。因為施工貫用的G101系列圖集中，並沒有也不可能做到把所有取值標準註明，如：陰影區和非陰影區的lc取值，圖集只註明為「幾何尺寸lc見具體工程設計」；約束邊緣構件非陰影區拉筋圖示沿水平方向的每根豎向鋼筋均設置拉筋，但豎向排布並未註明取值依據，文字說明「非陰影區封閉箍筋及拉筋詳見設計標註」；但有些設計圖紙並未對上述做法進行節點設計，多用文字說明「參照圖集施工」代過，這就形成了設計真空、施工真空、監管真空，不能保證約束邊緣的施工質量和應有作用（如圖）。

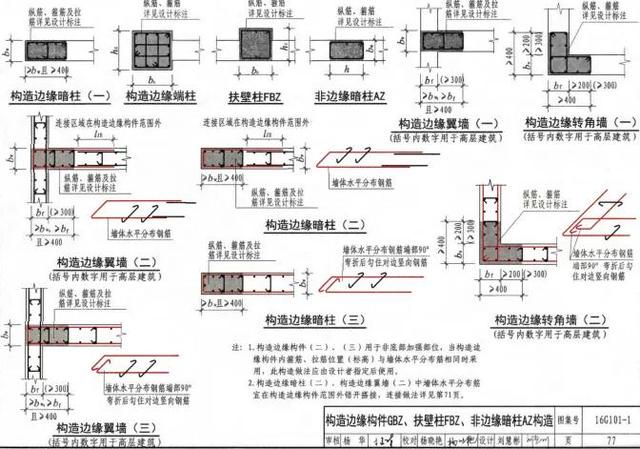

101——1圖集（局部）

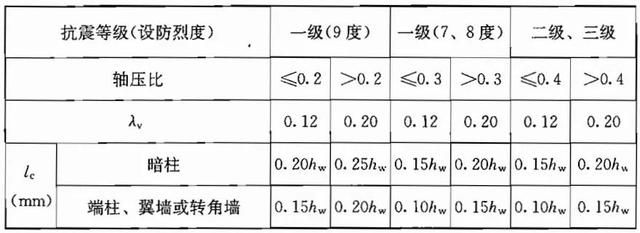

如何解決上述問題，當設計未註明時，可以參照GB50010-2010《混凝土結構設計規範》11.7.18第3條「約束邊緣構件的箍筋或拉筋沿豎向的間距，對一級抗震等級不宜大於100mm，對二、三級抗震不宜大於150mm」規定進行施工，當設計標註低於該條規定時，可以要求設計進行更改。約束邊緣構件非陰影區和非陰影區lc的長度，當設計未註明時，可以參照下表進行取值（hw為剪力牆的牆肢截面高度）。22G101-1《混凝土結構施工圖平面整體表示方法製圖規則和構造詳圖》中「當lc長度等於2倍的bw時可以不注，」但在任何情況下，該值都不能小於下表中的取值原則。
