終結者二霰彈槍換彈（終結者2中州長騎摩託耍的槍可認得）

2023-04-16 09:10:37

說起美國的槓桿槍，另中國觀眾印象極為深刻的就是《終結者2》中阿諾·施瓦辛格（下文就簡稱州長）騎著摩託車風馳電掣，單手拿一把大口徑槓桿槍，轉一圈打一發的英姿。

放個劇照吧

關於這支槍，老多讀者要求彩雲講，也有的讀者操之過急或者說辨識能力不夠，只要看到外形炫酷一些的槓桿槍就喊「州長快樂槍」、「州長轉神器」。其實州長這支槍不是槓桿步槍，而是少見的槓桿霰彈槍，叫溫徹斯特M1887槓桿霰彈槍，它的原貌是下面圖中這個樣子的：

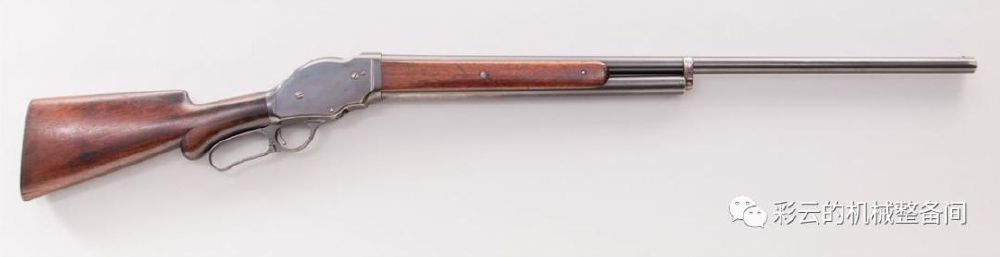

溫徹斯特M1887槓桿霰彈槍，這支是30英寸槍管，州長那支是鋸短槍管的道具槍。

在《終結者2》中出現的是將標準的溫徹斯特M1887截短槍管、鋸掉槍託改造的道具槍。劇中州長摩託上轉槍的動作非常酷，但拍攝的時候遇到過困難：溫徹斯特M1887的槓桿環較小，州長的手又太大，轉不起來，所以在拍攝摩託上轉槍動作時用的是一把特意加大了槓桿環的定製款道具槍。

《終結者2》中為拍攝摩託上轉槍，特意加大槓桿環的道具槍。

我溫徹斯特的槍必須是槓桿

在介紹溫徹斯特M1887槓桿霰彈槍之前，我們有必要整理一下溫徹斯特公司的產品研發軌跡：

在此之前，溫徹斯特連珠武器公司在亨利M1860的基礎上持續改進，推出了多款非常成功的槓桿連珠槍，其中包括「黃色男孩」——溫徹斯特M1866槓桿連珠槍和「贏得了西部槍」——溫徹斯特M1873槓桿連珠槍。

「贏得了西部的槍」——溫徹斯特M1873槓桿連珠槍

這幾款槓桿連珠槍成為溫徹斯特公司產品的代表，逐漸地槓桿槍也成為溫徹斯特槍標誌性的技術特徵，所以當溫徹斯特公司打算為獵人、探險家、警察治安官設計一款大口徑霰彈槍時，他們依舊決定要採用槓桿結構。此時白朗寧已經與溫徹斯特公司合作，白朗寧對溫徹斯特公司的這個想法表示反對，認為霰彈槍體積更大，運用槓桿原理操作並不便利，不是個好設計，自己正在設計一個泵動式霰彈槍專利（即後來的溫徹斯特M1893、M1897泵動霰彈槍），這個要比槓桿霰彈槍更好。

不過這個建議溫徹斯特公司沒有聽，他們從自己的品牌角度考慮，認為之前溫徹斯特公司幾款成功的槍都是槓桿槍，這已經成為溫徹斯特的品牌形象，他們不想打破這個已成為無形資產的品牌形象，還是要設計槓桿霰彈槍——從溫徹斯特公司的角度來說，這似乎也沒錯。

既然甲方爸爸這麼說了，那白朗寧也只能照辦，他在1886年設計了一個槓桿驅動滾動槍機，管狀彈倉供彈的霰彈槍專利，溫徹斯特公司於1887年將其投產，就是溫徹斯特M1887槓桿霰彈槍。

白朗寧1886年申請的槓桿霰彈槍專利圖紙

同一份專利的另一張圖紙，展示槓桿打開，槍機後滾開鎖狀態。

溫徹斯特M1887原理簡介

前文已講過，溫徹斯特M1887是一款槓桿驅動的霰彈槍，採用12號口徑，發射12號黑火藥霰彈，供彈具為槍管下方的管狀彈倉，彈容量5發。大部分溫徹斯特M1887是30英寸槍管的運動型，用於狩獵，但也有20英寸短槍管的防暴型，用於看守、押運、保衛等任務。

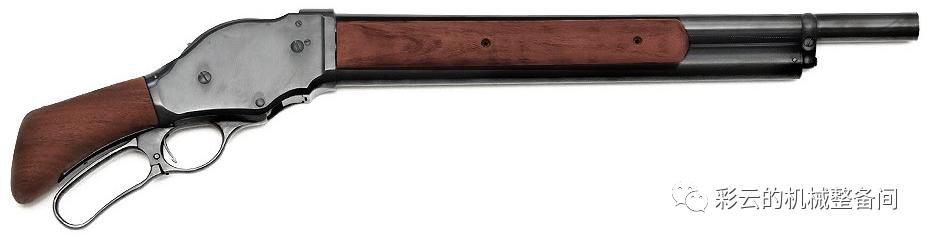

20英寸槍管的溫徹斯特M1887防暴槍

儘管也是槓桿連珠槍，儘管也是槍管下方管狀彈倉供彈，但M1887的結構與溫徹斯特公司其他幾款槓桿連珠步槍差異很大，完全是全新的設計，其中一些設計今天看來還很古怪，彩雲來給大家盤點一下：

第一個特徵：溫徹斯特M1887的槓桿不是驅動槍機前後運動，而是驅動槍機前後滾動，向前轉動打開槓桿時，槍機在弧形的機匣內向後倒，露出彈膛，同時託彈板抬起，將槍管下方彈倉內一發彈藥抬升至進彈路徑；向後轉動合攏槓桿時，槍機向前滾轉，將託彈板上這發槍彈推進槍膛直至閉鎖。溫徹斯特M1887槍機的運動方式其實更像斯賓塞卡賓槍和雷明頓下轉槍機步槍。

溫徹斯特M1887滾轉槍機閉鎖和開鎖狀態，開鎖時槍機向後滾轉角度較大，前端面已經朝上。

溫徹斯特M1887槍機閉鎖、開鎖結構展示圖

仔細觀察溫徹斯特M1887的扳機還會發現一個細節，扳機後面有一個突出的小鉤子，這是該槍的不到位保險。只有在槓桿徹底合攏時，該凸起才會對準槓桿上一個凹槽，扳機才有足夠空間向後扣動，如果槓桿沒有徹底合攏，槍機沒有徹底閉鎖，這個凸起會和槓桿上的凹槽錯開，扣扳機時會頂在槓桿上，無法扣到底，也就無法擊發。

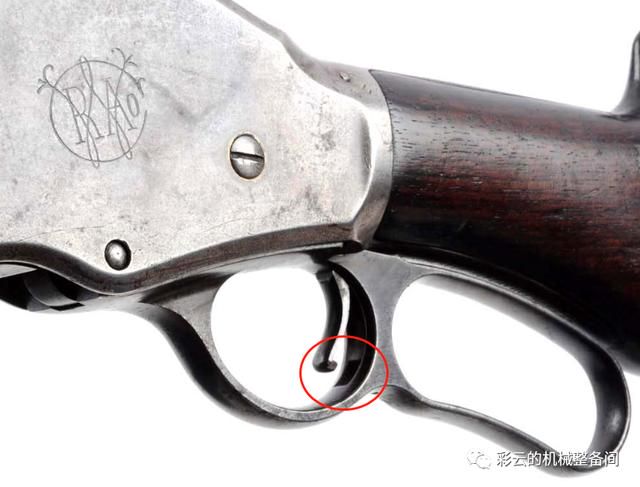

溫徹斯特M1887扳機後方凸起的小鉤子，是它的不到位保險。

由於霰彈的尺寸遠比步槍彈、手槍彈大，由此帶來一個問題，溫徹斯特M1887的槓桿行程太大，每次開閉槓桿都要轉動很大的角度，讓槍機前後90°翻轉，這給射手操作帶來不便；為了讓拋殼動作有力可靠，射手操作槓桿必須乾脆利落，手勁用小了空彈殼就可能拋不出去。這些操作上的不便是後來它競爭不過泵動霰彈槍的原因之一。

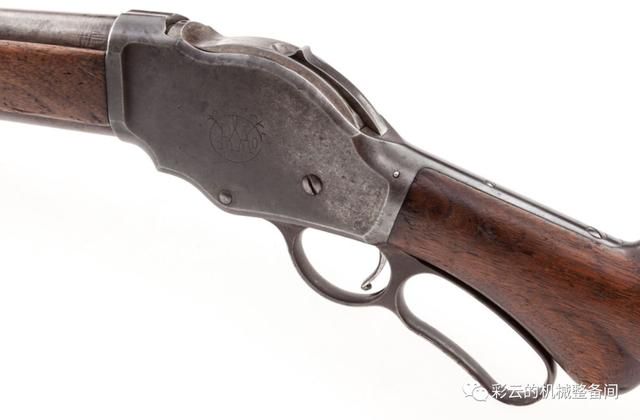

溫徹斯特1887槓桿霰彈槍槓桿打開轉動的角度很大

第二個特徵：溫徹斯特M1887的管狀彈倉和諸多槓桿連珠槍有個最大的不同，它沒有獨立的裝填口，而是罕見地從拋殼口裝彈。給溫徹斯特M1887霰彈槍裝彈時，射手需向下轉動槓桿讓槍機後倒開鎖，露出後膛和管轉彈倉後端開口，隨後將5發霰彈逐一裝入管狀彈倉，其中第5發已經是裝在託彈板上了，再合攏槓桿讓槍機向前滾轉，推首發彈上膛。所以溫徹斯特M1887裝彈必須讓槍機開鎖，無法在膛內有彈，槍機閉鎖的情況下給彈倉補彈。

槍機開鎖的溫徹斯特M1887霰彈槍，這個開口既作為拋殼口，也是管狀彈倉的裝填口，裝彈時子彈斜向下塞進去。

溫徹斯特M1887這個裝彈方式比較彆扭，需壓下託彈板，斜向下將霰彈塞入拋殼口深處，退彈也不方便，這是它競爭不過泵動霰彈槍的又一個原因。

溫徹斯特M1887的影響

白朗寧設計溫徹斯特M1887槓桿霰彈槍還是很用心的，但槓桿結構終究不適應彈藥尺寸很大的霰彈槍，它的毛病屬於胎裡病，所以當採用泵動結構的溫徹斯特M1893霰彈槍投放市場後，溫徹斯特M1887槓桿霰彈槍的銷量就一落千丈。

槓桿式的溫徹斯特M1887很快就敵不過泵動式的溫徹斯特M1897

當無煙火藥霰彈普及後，泵動式的溫徹斯特M1893衍生出能打無煙火藥彈的M1897，溫徹斯特公司也想把槓桿式的溫徹斯特M1887升級為無煙火藥版，但如果還是保留12號口徑的話肯定會與溫徹斯特M1897構成內耗競爭，所以溫徹斯特公司特意搞了一個M1901，這是M1887槓桿霰彈槍的無煙火藥升級版，但不是12號口徑，而是更大的10號口徑，期望與溫徹斯特M1897錯開市場面。

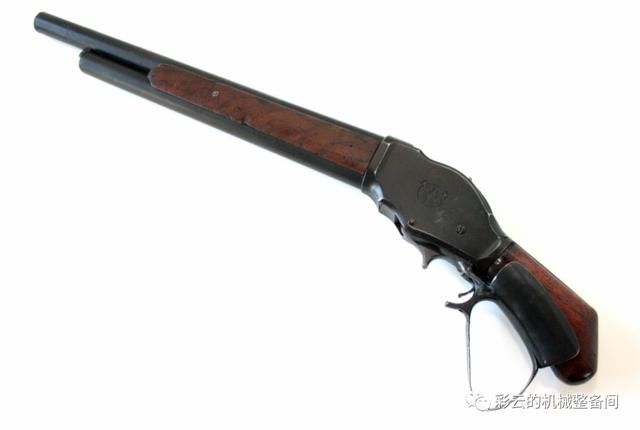

發射10號無煙火藥霰彈的溫徹斯特M1901槓桿霰彈槍，和M1887幾乎完全一樣，就是口徑放大，結構加強。

常見霰彈對比，12號是運用最廣泛的口徑，10號要比12號更大。

但泵動霰彈槍的技術優勢太大，所以即便經歷一番掙扎，採用10號口徑的溫徹斯特M1901槓桿霰彈槍的銷量還是一般。從1887年到1901年，12號黑火藥口徑溫徹斯特M1887共生產了64,855支，1901年到1920年，10號口徑溫徹斯特M1901共生產了79,455支，遠不及溫徹斯特M1897泵動霰彈槍百萬支的銷量。

拿著溫徹斯特M1887霰彈槍的獵人

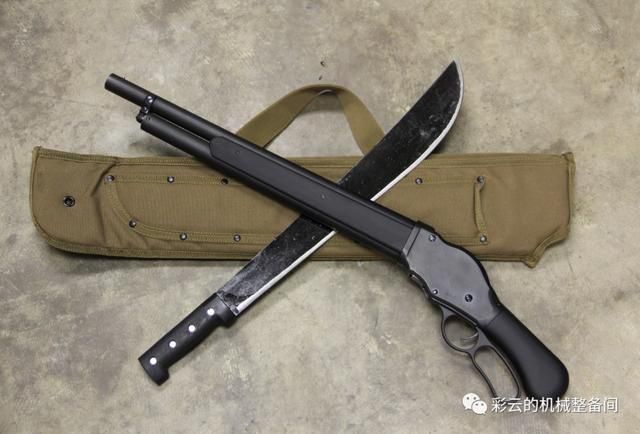

如今赫斯塔爾集團（溫徹斯特公司後來賣給赫斯塔爾集團，即FN，是赫斯塔爾的子品牌）早已停產溫徹斯特M1887，但有一些槍械企業在生產復刻版溫徹斯特M1887，其中以義大利齊亞帕公司（Chiappa，就是「犀牛」轉輪手槍的生產商）的產品最為出名，他們生產的復刻版M1887有仿古飾面的，也有現代不鏽鋼或啞光黑飾面的，槍管也有長短多款，還有短槍管配鳥頭握把的型號，這種改裝型還更受歡迎，因為和《終結者2》裡州長轉的槍更像。
