電線電纜有多少種規格型號（部分電線電纜產品和標準簡介）

2023-05-02 14:05:47

一、UL758 AWM電子線簡介

1電子線產品範圍

電子線作為全球最廣泛應用於3C消費電子，家電及小家電，IT／AV等產品的線材類別，值得我們特別重視。目前全球只有美國UL制訂了相關標準UL758（Appliance WiringMaterial，簡稱AWM）.一般包含單芯絕緣線，多芯帶護套線，光纖及以光纖做絕緣芯線的多芯線；電子線的溫度等級不小於60度，電壓等級最小30V，導體尺寸從50 AWG至2000 kcmil；這些電線可以作為電器內部用線，電器之間的外部連接線以及作為多芯線裡面的芯線：

電子線型號是以一個四位及以上數字來命名的，每一個型號都有自己的特性，成品廠應根據自己生產的需要來選用最適當的電線，這樣可以有效的降低整機的設計成本。

主要分類如下（供參考）：

1系列：熱塑性單導體；如1007,1015

2系列：熱塑性多導體；如2464,2468,20276,2835

3系列：熱固性單導體；3122,3385,3386

4系列：熱固性多導體；4009,4019

5系列：特殊線材；5020,5035

UL758電子線為標準型號約6000個型號左右，而每個型號的技術規格是全球統一的，工廠要標識這個型號，就必須完全符合UL要求：

Style Page-The Style Page defines the requirements applicable to a given AWM Style.

2電子線主要測試項目

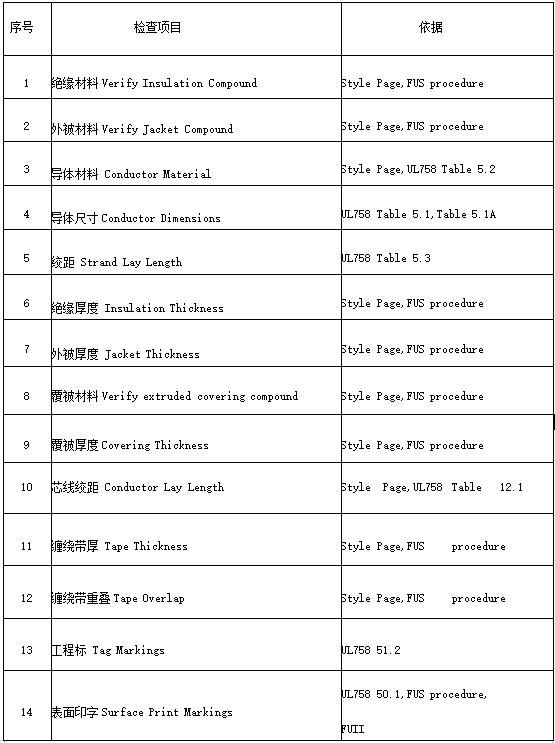

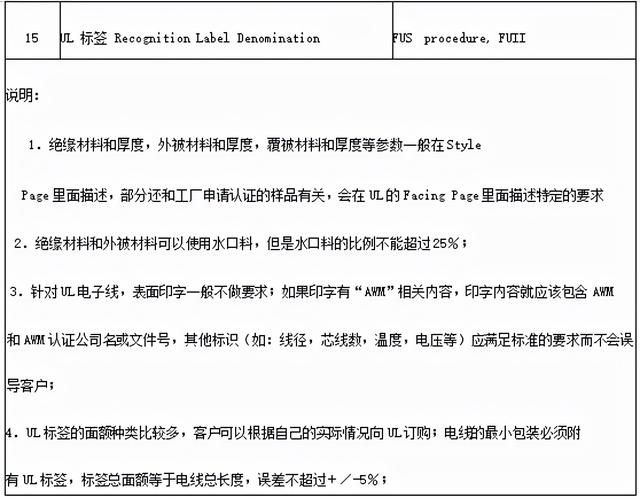

2.1 結構檢查

二、線纜技術標準簡介

1標準類別

以產品標準為主體，並涉及到基礎標準、材料標準、試驗方法標準、試驗儀器設備檢測

方法標準和通用標準等各個類別。

基礎標準舉例： GB2900.10 電工名詞術語

材料標準舉例：GB8815-2008 電線電纜用軟聚氯乙烯塑料

試驗方法標準舉例：GB／T 4909 裸電線試驗方法

通用標準舉例：GB2952 電纜外護層.。

2技術標準體系

國內標準體系依次是國家標準（代號GB）、行業標準（如JB）和企業標準（代號QB）。鼓勵企業編嚴於國家標準的企業標準。

3全球各國常用線纜標準

3.1 IEC國際電工線纜標準

IEC60227,IEC60245, IEC60811,IEC60332,IEC60884,IEC60320,

IEC60228,IEC60695-6-31,IEC60754-2,IEC60112,IEC61156-5

3.2 GB國標線纜標準：

GB/T3048,GB/T2951,GB/T2423,GB/T5023,GB/T18380,GB/T3956, JB/T8734,JB/T8139,GB/T4910,GB/T3953,GB/T4207,GB2099, GB17465,GB/T4706.30

3.3 UL美標線纜標準：

UL758,UL62,UL2556, UL1581, UL817, UL498,UL83,

UL764,NEMA WD 6,UL13,UL44,UL1685,UL1666,UL444

3.4 EN歐盟線纜標準：

EN50395,EN60811,EN50396,EN60332,EN60811,EN50265,EN60320, EN50075,EN50525-2-11,EN50525-2-21,EN50525-2-31,EN50525-3-11, EN50356,EN50363,EN60228,EN50173-1,EN50288-3-1

3.5 BS英標線纜標準：

BS EN50395,BS EN60811,BS EN50396,BS EN60332,BS1363-1,BS1363-2, BS1363-3,BS5733,BS1362,BS6500,BS EN60320

3.6 VDE 德標線纜標準：

DIN EN50315,DIN EN60811,DIN EN50396,DIN EN60811,DIN EN50265, DIN VDE0620-2-1,DIN VDE 0620 Teil 101

3.7 PSE日標線纜標準：

JIS C 3005, JIS C 3301, JIS C 8358,JIS C 3306, JCS4501,JIS C 8303,

JIS C 8306,J60227-1,J60227-5, JIS C 2134,JIS C 60695-2-11,

JIS C 60695-2-12

3.8 AS/NZS澳洲/紐西蘭線纜標準：

AS/NZS3100,AS/NZS3112,AS/NZS3105,AS/NZS3122,AS/NZS60320

AS/NZS3191,AS/NZS 60227.5

3.9 CSA加拿大線纜標準：

CSA C22.2 NO.2556,CSAC22.2 NO.21,CSAC22.2 NO.49, CSA C22.2 No.210

3.10 INMETRO巴西線纜標準：

NBR13249,NBR14136,NBR NM 60884-1,NBR14705,NBR9148,NBR9141,

BR14703,NBR NM 60320

3.11 IRAM阿根廷線纜標準：

IRAM2063,IRAM2073, IRAM-NM 60884-1,

3.12 IS印度線纜標準：

IS1293,IS694

3.13 KC韓國線纜標準：

K60227-5

3.14 SS新加坡線纜標準：

SS 358:Part 5,SS145-1,SS145-2,SS246

3.15 SNI印尼線纜標準：

SNI 04-6629.5, SNI 04-6629.5

3.16 SASO沙特線纜標準：

SAS02203

3.17 MS馬來西亞線纜標準：

MS589-1,MS589-2,MS589-3

3.18 網絡／通信／高頻線標準：

ANSI/TIA-568-C.2 Cat. 3,4,5,5E,6,6A,7

ISO/IEC Cat. 5,5E, 6,6A,7.7A

HDMI Spec-1.4b,

HDMI Spec-1.2.0

USB Spec-2.0,

USB Spec-3.0,

USB Spec-3.1

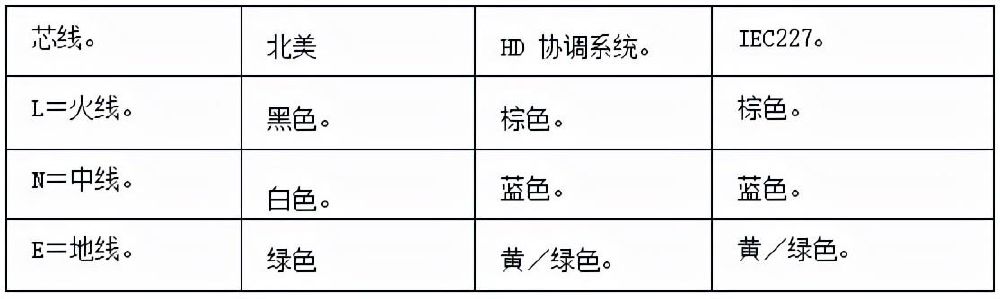

三、電線內部芯線識別構成

1線纜表面印字要求

1.1 中國CCC電線表面印字

舉例

CCC A027753 60227 IEC 08(RV-90) 300/500V 0.5mm2 GB5023.3-2008

CCC A027753 60227 IEC 52(RVV) 300/300V 0.75mm2 GB5023.3-2008

CCC：中國強制性認證

A027753：工廠證書號

60227 IEC：引用標準

08（RV-90）：CCC電線型號，08：E型聚氯乙烯可防止熱塑流動。

RV-90：90℃護套軟線

300／500V：電壓

0.5mm2：截面積

GB5023.3-2008：對應CCC標準

52：輕型聚氯乙烯

RVV：PVC絕緣PVC護套軟線
