泡泡網顯卡頻道5月29日 GTX560 TI上市之初憑藉著強勁的性能表現，成為了中高端市場備受玩家青睞的產品，同時也讓各大顯卡廠商對這款產品傾注了更多的精力。目前各大品牌旗下的GTX560 TI紛紛上市，而且多採用非公版打造，其中不乏一些超各項化設計的精品，今天我們就來看看來自盈通顯卡旗下這款GTX560 TI遊戲高手。

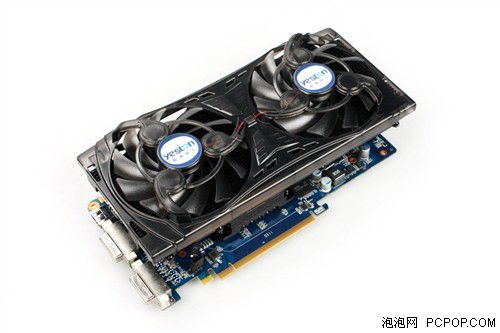

既然是一款面向於超頻玩家的產品，那麼首先就要搭配一款強勁的散熱設備。盈通遊戲高手GTX560 Ti搭配了來自超頻3的黑海2散熱器，該散熱器標配了雙10cm靜音風扇，高效散熱同時更靜音。風扇轉速為1,800RPM±10%，風量達50CFM，而噪音控制在22dB以下。

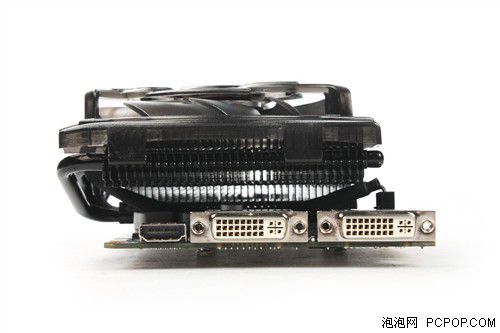

在熱管方面，該散熱器搭配了5根6mm高效熱管，幾乎達到了風冷散熱器的最高配置水平。5根熱管通過穿FIN工藝與散熱鰭片緊密結合，最大限度的吸收GPU釋放的熱量，達到迅速散熱效果。

在散熱器底座方面，採用了H.D.T專利直觸技術，5根熱管經過精密打磨直接熱管與GPU零距離緊密接觸，減少了熱傳遞環節，最大限度降低了熱阻，導熱性能更出色。同時大面積底座設計，增加了散熱器與GPU的接觸面積，從而進一步提高了散熱器的整體性能。

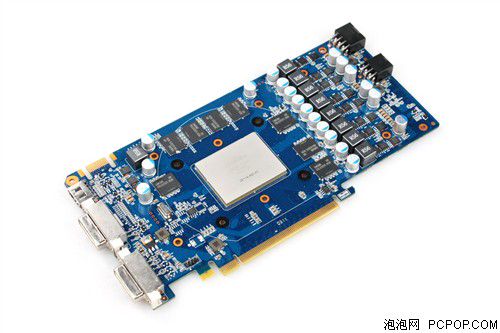

由於GTX460和GTX560Ti的PCB可以通用，因此目前很多廠商產品為了節約成本，直接採用了GTX460的PCB設計，這樣做在一定程度上降低了GTX560Ti的超頻潛質。而盈通遊戲高手GTX560 Ti則採用了盈通專為GTX560Ti所設計的PCB。

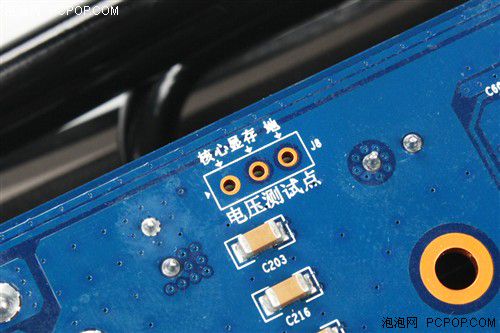

顯卡背面，盈通遊戲高手GTX560 Ti提供檢測電壓功能，並且盈通特意在PCB上設計漢字標準，方便中國DIY玩家的使用，顯得倍感貼心。

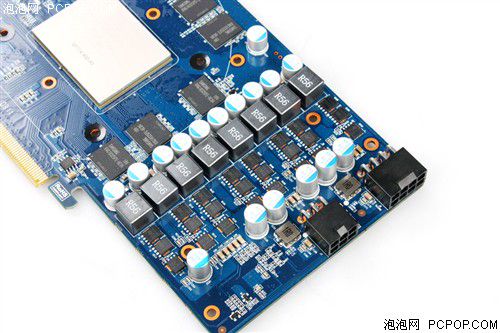

供電方面採用了8+1相供電設計，其規模達到了公版的2倍。背部搭配了2顆Proadlizer去耦電容，可使流經顯卡的電流更純淨，增強顯卡的超頻性能和穩定性。盈通GTX560Ti遊戲高手顯卡為確保顯卡能長期穩定工作，PCB邊緣設置了8+6pin輔助供電接口。

在用料方面全部採用了鐵素體全封閉電感、LF-PAK八爪魚封裝Mosfet以及日系固態電容，其中LF-PAK八爪魚封裝Mosfet不僅僅可以提高電源轉換效率，而且可以保持供電部分的低溫。

在核心的背面還採用了SANYO的POSCAP系列鉭聚合物電容，相比其他產品擁有更完美的電氣性能，足以應對極限超頻環境。

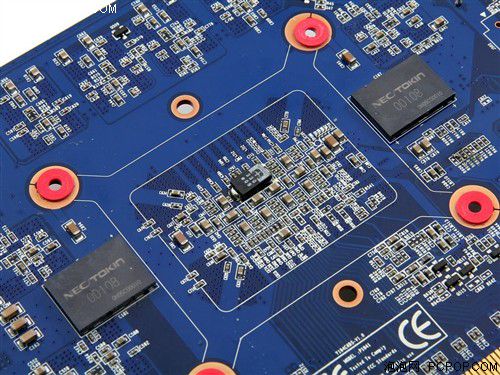

盈通遊戲高手GTX560 Ti共採用了2顆Proadlizer優品去耦電容進行濾波電路設計，Proadlizer高速薄膜式去耦大容量電容擁有極大的蓄電量以及非常高速的充放電效率，可以大幅度提升顯卡的超頻能力與穩定性，尤其是在高頻狀態下都能夠保證極低的雜波幹擾。同時，這種電容擁有極低的ESL/ESR電阻值，可以讓電源更加純淨、讓電流更加順暢的通過，並且擁有很高的轉換效率。

盈通遊戲高手GTX560 Ti拋棄了功耗保護模塊，並且還在該卡PCB背部加入一個小工具，就是只為超頻而生的Manual Voltage System！該系統由2個開關組成，提供了四相電壓調節功能，類似於高端主板的主動式供電調節功能，四種電壓設置可通過撥動不同的開關輕鬆調整。無視驅動和BIOS的雙重限制，輕鬆突破軟體1.150V的電壓上限，可以配合軟體電壓調節，硬體+軟體得到更高的超頻電壓。盈通Manual Voltage System的可調節電壓功能，確實滿足了超頻愛好者的需求。
