小區公共空間衛生間設計（住宅衛生間的設計技術指引）

2023-09-18 20:05:18

衛生間是我們住宅當中相當重要的一個場所，裡面的舒適性對於一套住宅不亞於廚房客廳。商品房剛開始的時候，衛生間是沒有進入我們住宅中的，更多的是公共衛生間。如今，家家戶戶都有衛生間，房間也配套衛生間，今天就分享下衛生間設計中的一些技術指引。

本文技術指引來自《國家建築標準設計圖集-住宅衛生間》14J914-2

衛生間主要可以分為：普通衛生間、無障礙衛生間、整體衛生間。其中，無障礙衛生間的要求考慮水平和垂直安全抓槓、求助呼救按鈕等。衛生間樓、地面與相鄰室內地面應平齊，無高差且防滑。

衛生間設計注意事項：

1、衛生間不應直接布置在下層住戶的臥室、起居廳和廚房的上方。

2、平面選用圖所表示尺寸分別為裝修後低限尺寸(用≥表示)和優選尺寸,應按實際情況選取

3、面積為淨面積(括號內面積含排氣道和管井)。

4、衛生間層高按2800mm設計,樓板厚度在100m以下時,淨高可在2400mm以上。

5、衛生間建築模數為1M,尺寸調整注意模數協調。

6、衛生間管道暗敷,住宅套內多個衛生間組合時,注意冷、熱水接口位置。

7、衛生間門開啟方向,建議一般情況下向內開,但通過設置專用鉸鏈和插銷,也能向外開。當出現意外情況時，可從外面打開。

基本衛生潔具參考尺寸

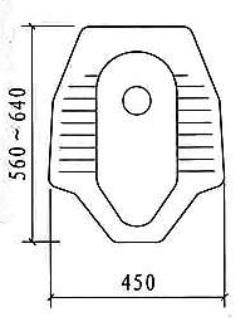

蹲便器

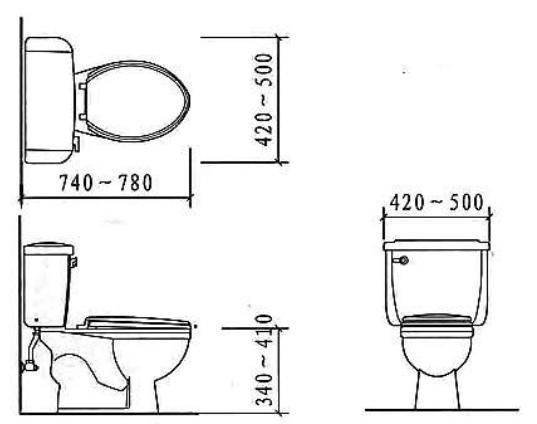

坐便器

浴缸

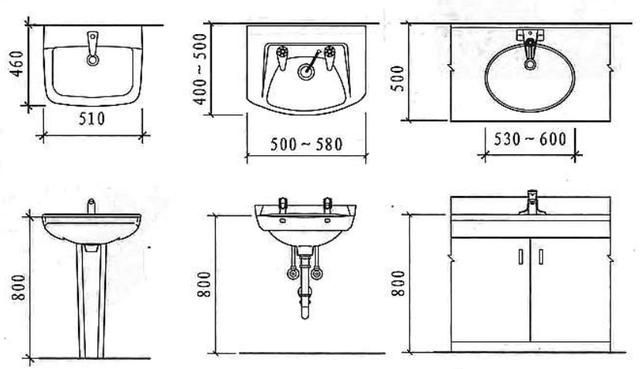

洗手盆

衛生潔具距離牆及相互間的尺寸

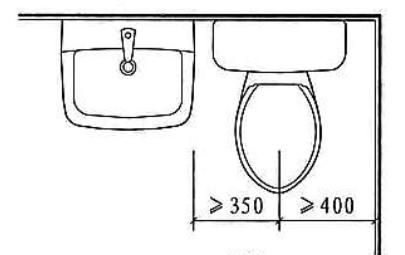

坐便器與洗手盆

三件潔具平面有哪些布置方案

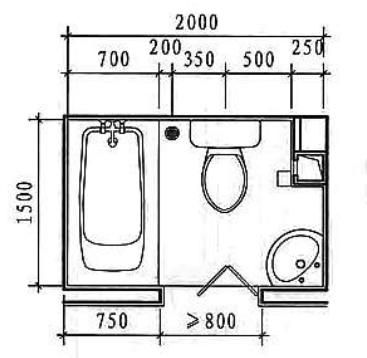

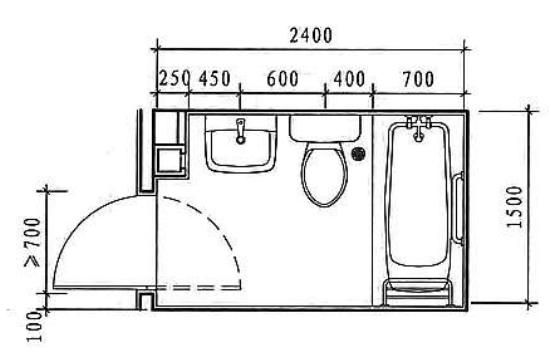

帶浴缸小衛生間

浴缸也可改淋浴

三件帶洗衣機

比較流行的1.5衛

無障礙衛生間的平面布置

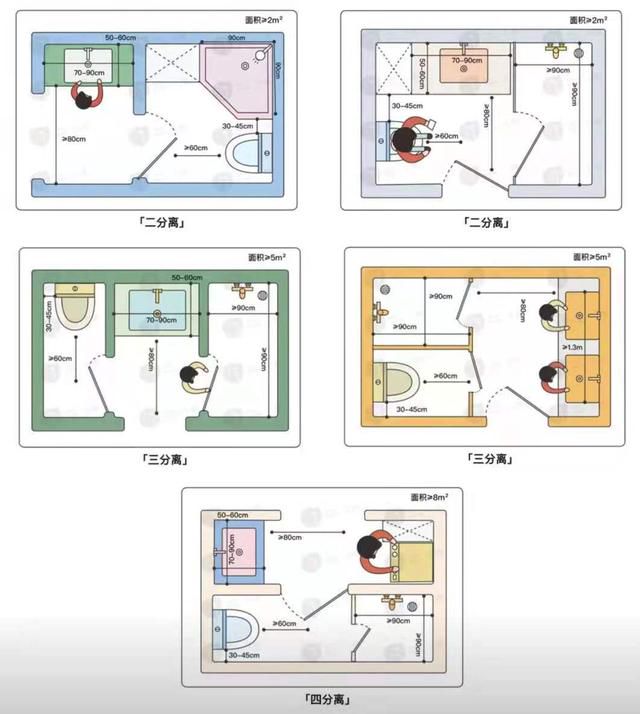

乾濕分離式衛生間
