matlab裡關於繪圖的基本知識（MATLAB基礎學習之繪圖操作）

2023-09-16 13:54:01 2

（1）ploy函數：plot（x,y）

其中，x和y分別用於存儲x坐標和y坐標數據。

例題：繪製一條折線：

>> x=[2.5,3.5,4,5];

>> y=[1.5,2.0,1,1.5];

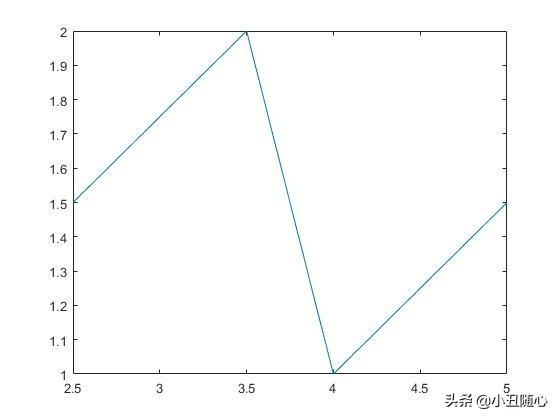

>> plot(x,y)

（2）最簡單的plot函數調用格式：

plot（x）

例：

>> x=[2.5,3.5,4,5];

>> plot(x)

當plot函數的參數x是複數向量時，則分別以該向量元素實部和虛部為橫、縱坐標繪製出一條曲線。

>> x=[2.5,3.5,4,5];

y=[1.5,2.0,1,1.5];

>> cx=x y*i;

>> plot(cx)

（3） plot（x,y）函數參數的變化形式

當x是向量，y是矩陣時

如果矩陣y的列數等於x的長度，則以向量x為橫坐標，以y的每個行向量為縱坐標繪製曲線，曲線的條數等於y的行數；

如果矩陣y的行數等於x的長度，以y的每個列向量為縱坐標繪製曲線，曲線的條數等於y的列數。

例題：繪製sinx、sin（2x）、sin（x/2）的函數曲線。

>> x=linspace(0,2*pi,100);

>> y=[sin(x);sin(2*x);sin(0.5*x)];

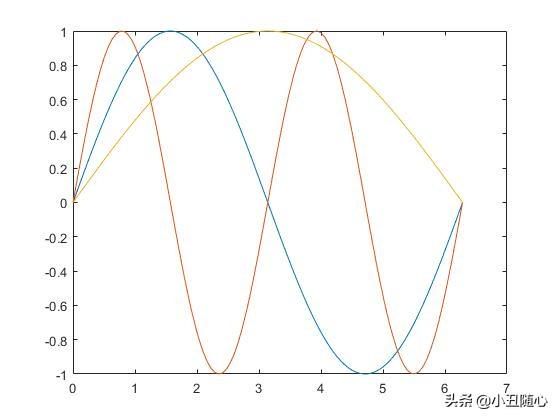

>> plot(x,y)

註：x=linspace（x0,xn,m）表示在x0和xn之間等間隔取m個數。

當x、y對應列元素為橫、縱坐標分別繪製曲線，曲線條數等於矩陣的列數。

>> t=0:0.01:2*pi;

>> t1=t';

>> x=[t1,t1,t1];

>> y=[sin(t1),sin(2*t1),sin(0.5*t1)];

>> plot(x,y)

圖形與上個例題的圖一致。

（4） 含多個輸入參數的plot函數：

plot（x1,y1,x2,y2,……,xn,yn）

其中，每一向量對構成一組數據點的橫、縱坐標，繪製一條曲線。

例題：採用不同個數的數據點繪製正弦函數曲線，觀察曲線形態。

>> t1=linspace(0,2*pi,10);

>> t2=linspace(0,2*pi,20);

>> t3=linspace(0,2*pi,30);

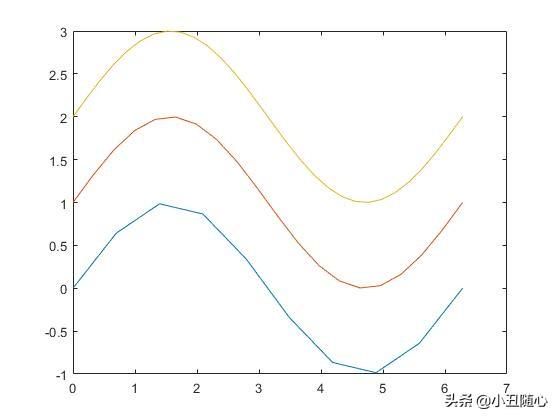

>> plot(t1,sin(t1),t2,sin(t2) 1,t3,sin(t3) 2)

（5） 含選項的plot函數：

Plot（x,y,選項）

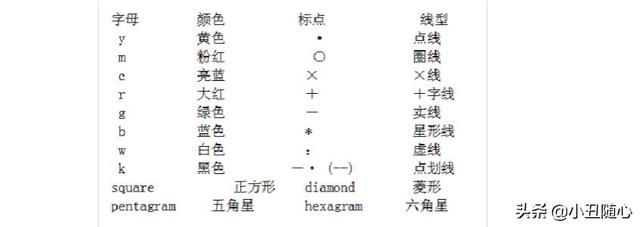

MATLAB繪圖線型及顏色說明

例：用不同線型和顏色在同一坐標內繪製曲線 及其包絡線。

>> x=(0:pi/50:2*pi)';

y1=2*exp(-0.5*x)*[1,-1];

>> y2=2*exp(-0.5*x).*sin(2*pi*x);

>> x1=0:0.5:6;

>> y3=2*exp(-0.5*x1).*sin(2*pi*x1);

>> plot(x,y1,'k:',x,y2,'b--',x1,y3,'rp')
