嘆為觀止的設計 圖解Mac Pro內部構造

2023-09-16 04:01:17

    泡泡網電腦頻道12月30日 6月份，蘋果公布了全新Mac Pro工作站，堪稱「奇葩」的「垃圾桶」式外觀設計，強大的12核心至強處理器，雙AMD專業圖形顯示卡，以及那高達2999美金的起始價格，都使其成為如今臺式整機/工作站市場最矚目的焦點。而就在聖誕前夕，已有少數第一批預定的朋友拿到了Mac Pro真機，國外網站OWC（Other World Computing）放出了內部拆解照片，筆者在此整理給大家。

    廣告：

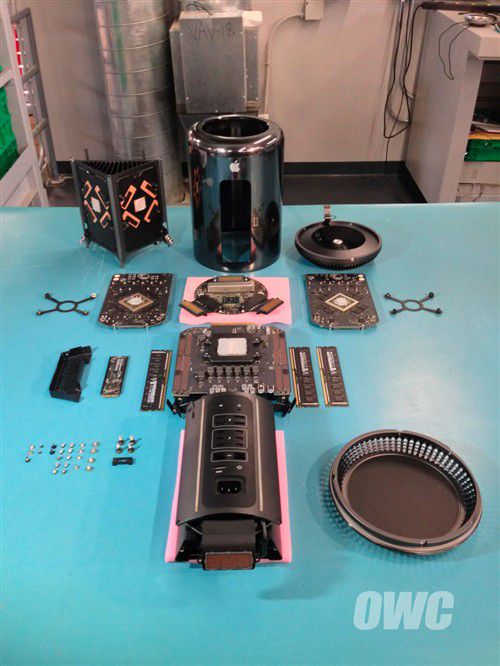

    註：所有照片均來自OWC網站，且未經任何修改。下圖為Mac Pro拆解後的「全家福」。【】

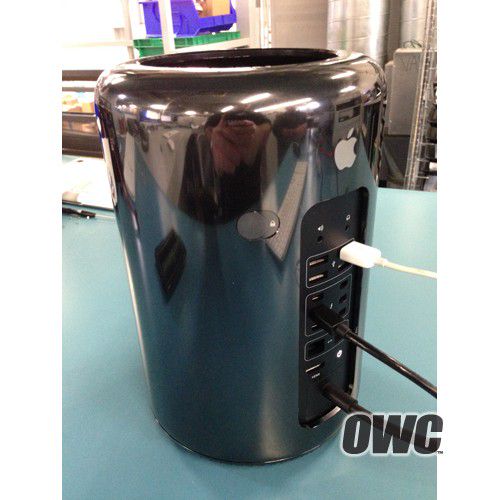

    ▼ Mac Pro後面有一個卡鎖開關，關機且斷開所有外圍線纜情況下，撥動此開關，即可取下外面的金屬罩。

    ▼ 右側顯卡的外側集成了固態硬碟的插槽，基於PCI-E接口規範，傳輸帶寬更高。該機沒有內置的機械硬碟，相信蘋果是希望用戶能夠更加充分的利用好Thunderbolt、USB3.0接口，使用外置的高速大容量存儲。

    ▼ 固態硬碟帶有一個保護罩，至於是否是金屬材質，OWC沒說，因此無從得知。它的接口和今年MacBook Air的固態硬碟相同。

    ▼ 機身頂端是一顆超大尺寸的散熱風扇。

    ▼ Mac Pro的核心部分（頂部俯視圖），柵格三角形狀的物體是散熱器，「三角形」上面貼合的PCB提供處理器，下方兩個面對應兩張顯卡。單CPU與雙GPU共享一個散熱器，冷空氣由機身底部吸入，從頂部排出，符合「熱空氣自然上升」的原理。

    ▼ 「三角形主體」的底部，圓形、帶有一個晶片以及一個插槽的是不完整主板，晶片應該是主板晶片組晶片，插槽用於連接處理器所在的部分主板，下方兩個「耳朵」形狀的是與顯卡連接的接線。

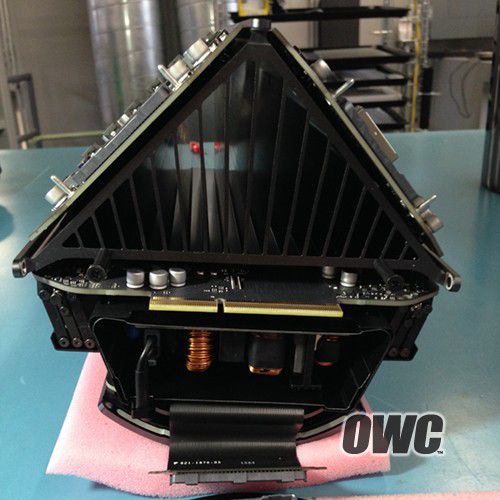

    ▼ 中間偏下一點兒的位置，可以明顯看到處理器所在的半張主板的金手指。另外，這主板看著還真挺厚實的。最下面垂下來的排線接口，應該集成了主板供電以及背部I/O排線的功能。

    ▼ 拆掉顯卡散熱器支架，以及固定螺絲，即可取下Mac Pro的顯卡。之前提到，Mac Pro顯卡採用了一個針腳十分密集的數據與供電接口，因此傳統的金手指是看不到了。想升級，您也只能購買蘋果官方提供的配件。

    ▼ 處理器所在的半張主板背面，可以看到散熱器的固定支架。

    ▼ 還沒有拆掉的另一張顯卡，下方有一個針腳密集的數據兼供電接口。

    ▼ 把覆蓋有主板/顯卡/散熱器的「三角體」拆掉，剩下的梯形物體應該就是電源了（頂部）。

    ▼ 電源底部，這個針腳密集的接口，大家感受下？

    ▼ 半張主板的另一面，可以看到採用LGA2011接口的處理器，可更換升級。拆解樣機採用Intel至強E5-1620 V2，四核八線程，主頻3.7GHz，最大睿頻3.9GHz，最高支持256GB內存，四通道。

    ▼ 取下處理器、散熱器的半張主板，可以清晰的看到供電組以及處理器插座。

    ▼ 最後是Mac Pro的底殼，帶有一定量的散熱窗。

    ▼ 再次奉上「全家福」，內部展示到此結束。

    以上就是2013新款Mac Pro的實機拆解。該機從構造上來說絕對有別於當前所有的整機產品，構造看似簡單，但實際上卻又十分精密複雜，維修、升級簡單，開銷卻很大。■
