中間繼電器實物講解（電氣元件之中間繼電器）

2023-09-18 06:28:49

中間繼電器，符號KA

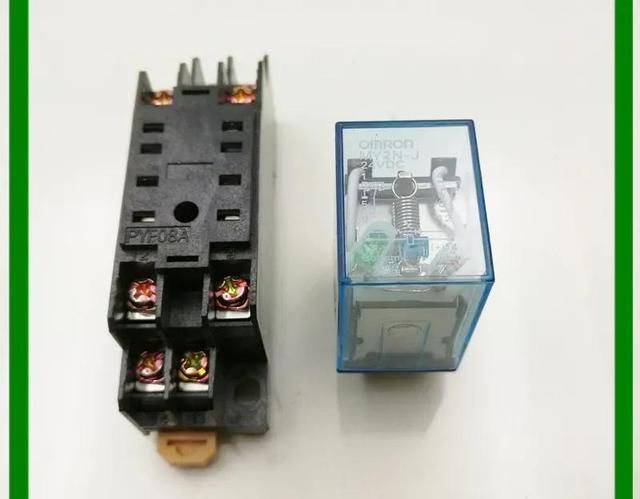

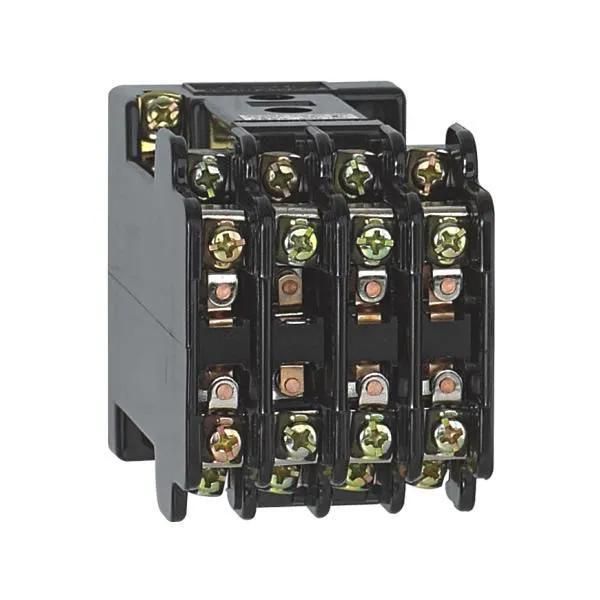

下圖為常用中間繼電器外形圖

中間繼電器也分為交流中間繼電器和直流中間繼電器；一般分為24伏，36伏，220伏和380伏。

與接觸器（KM）一樣，中間繼電器（KA)可以用在控制迴路中。

不同的是：

1.接觸器用主觸點分斷電路，用輔助觸點執行控制指令，接觸器可以直接控制負載電動機，而中間繼電器不是用來實現最終控制的。

2.中間繼電器因其通過電流小，設置有許多組常開常閉觸點，可以用來聯鎖其他繼電器或控制接觸器，實現複雜的電氣控制。可以這樣理解，繼電器是為了接觸器而服務的！！！

下圖為中間繼電器在電路中符號的表示方法（跟接觸器的符號沒有什麼不同[靈光一閃]）

中間繼電器的動作控制原理為，當線圈得電時，觸點由常開變為常閉，當線圈失電時，觸點恢復原來狀態。

由控制原理可以想像到，要想讓中間繼電器控制接觸器動作，那麼要有一條電源線經過中間繼電器常開觸點接到接觸器線圈，接觸器的另一個線圈觸點直接接到另外一根帶電導線上。

那麼這樣，當中間繼電器線圈得電時，常開觸點變為常閉觸點，電源線經過常閉點給到接觸器的線圈，從而使接觸器吸合動作來達到控制電路的目的。
