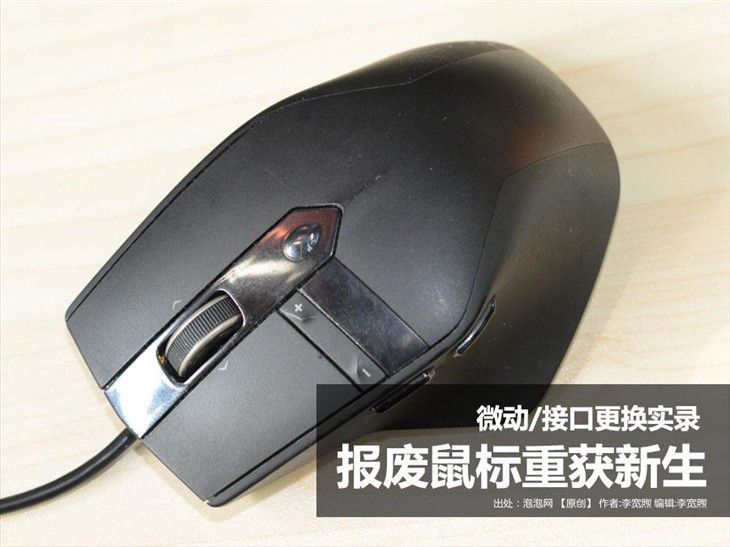

報廢滑鼠重獲新生 微動/接口更換實錄

2023-09-15 08:18:10 1

    小編的滑鼠已經用了很多年了，之前一直是左鍵自動雙擊，LOL買東西經常一次買兩個。春節前滑鼠最終罷工了，USB接口鬆動，連不上電腦了。小編就隨便找了一個無線滑鼠替代，並打算春節後買一個新的滑鼠，但是逛了一圈發現現在新的好滑鼠功能鍵太多，手殘用不上，而差一點的滑鼠功能鍵較少，反而不夠用。看來看去決定還是買一個新的同型號滑鼠，本來以為怎麼多年那個滑鼠應該降價不少。可是我錯了，價格一分沒變依然買599元，而且京東和官網一個價格。最終本人還是決定自己修！

    小編作為理科生這種修滑鼠的小事是難不倒我的，首先要判斷滑鼠的問題所在，準備需要更換的零件。現在滑鼠的問題是USB接觸不良和左鍵自動雙擊，那麼我們需要一個USB線和一個滑鼠微動開關。我們直接從不用的滑鼠上將下面卸下這些部件即可。工具嘛，一個電烙鐵，一個十字螺絲刀和一個一字螺絲刀，相信不少理工男家裡都有。準備好工具後，我們就開工。

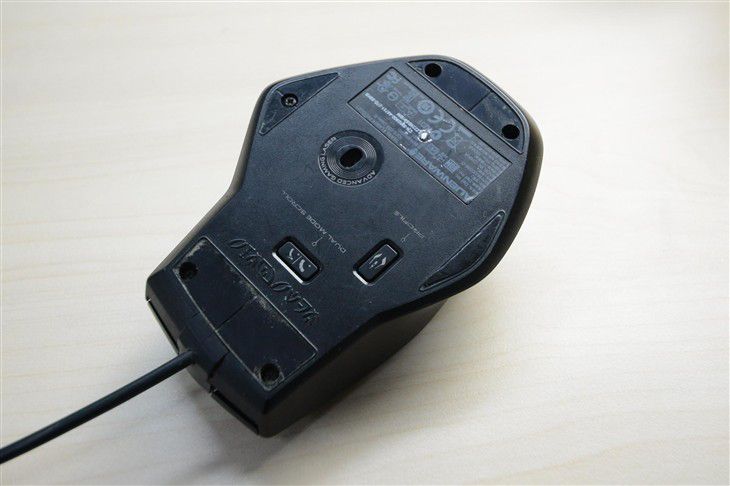

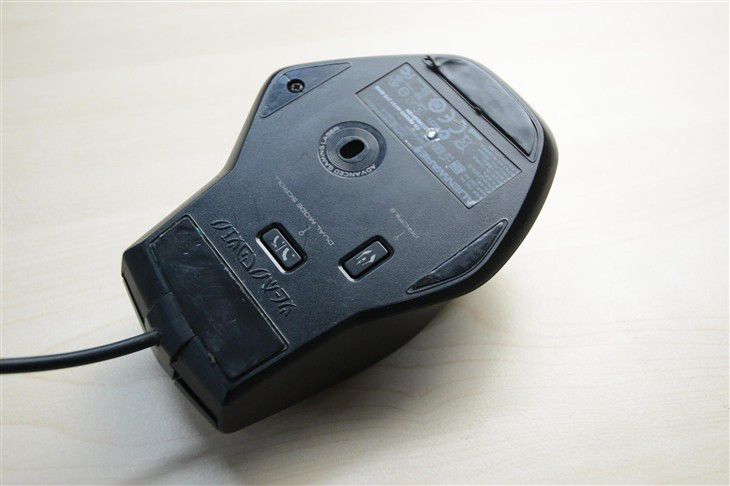

    將滑鼠下面的腳墊掀起就能看見螺絲。

    將螺絲依次拆下，並妥善保存。

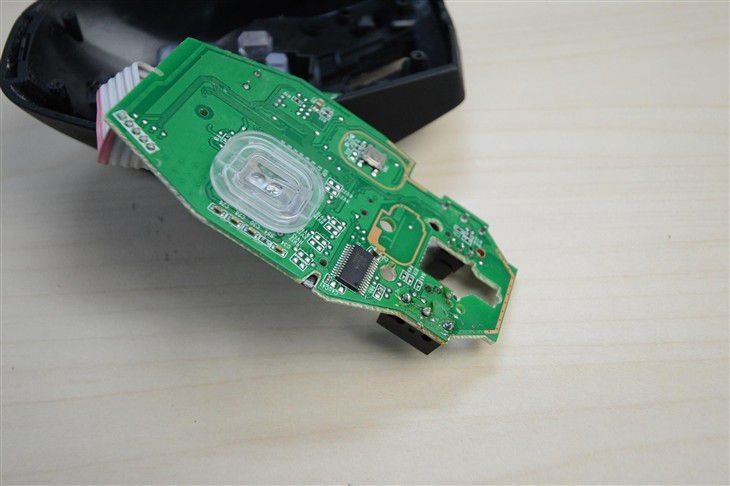

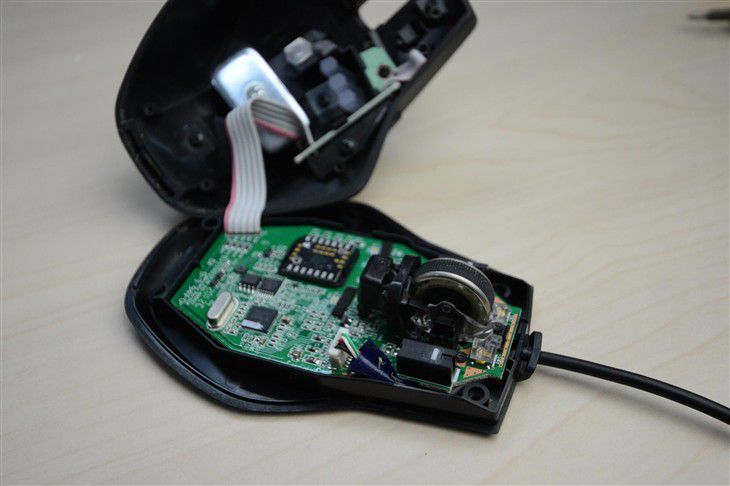

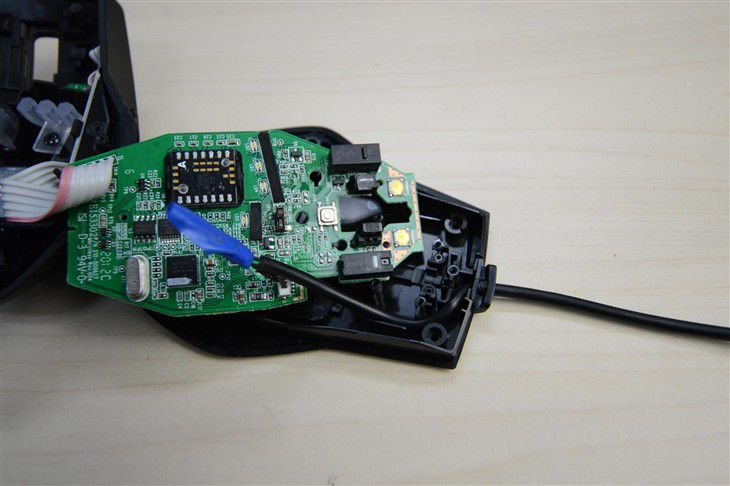

    將滑鼠拆開後，先要將滾輪卸下，然後卸下固定PCB板的螺絲，這樣就可以將PCB板與外殼分離。（上面可以看到曾經更換過USB線）

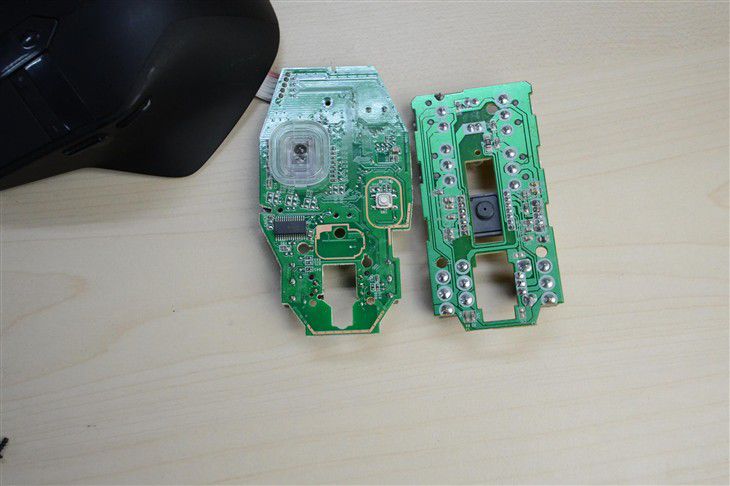

    我們準的雜牌滑鼠，上面竟然有7個微動。

將兩個微動開關的管腳進行比對，保證兩個微動開關管腳距離一致。

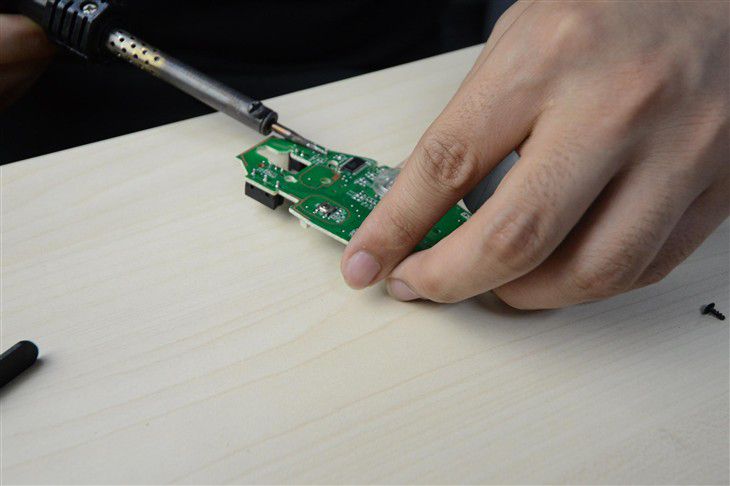

卸下微動，先讓管腳的焊點均勻受熱。

當焊錫都融化後，用電烙鐵將3個管腳一起按下。

這樣就能將微動開關與PCB分離開。

同理，處理那個壞的微動開關，將微動開關卸下。

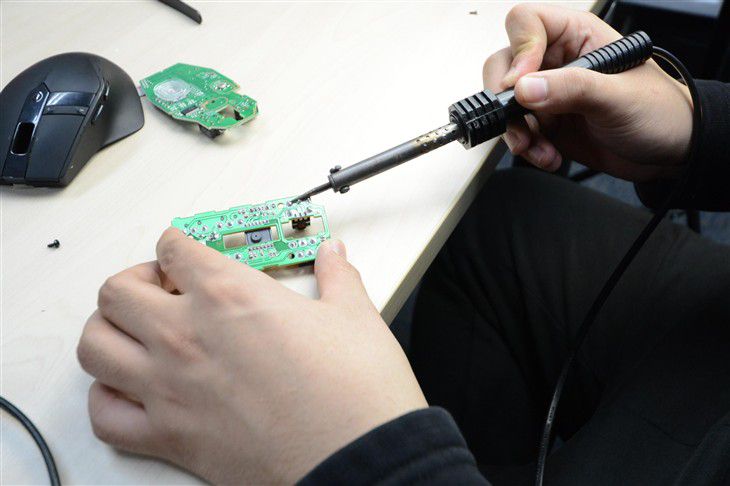

將好的微動安裝在老滑鼠的PCB板上。

在上面補一點焊錫進行固定，這樣微動開關搞定。

    下面處理USB線，因為原來已經更換過這次就直接解開就行。同志們可以參考下面的步驟來處理這塊。

    將雜牌滑鼠線剪斷。

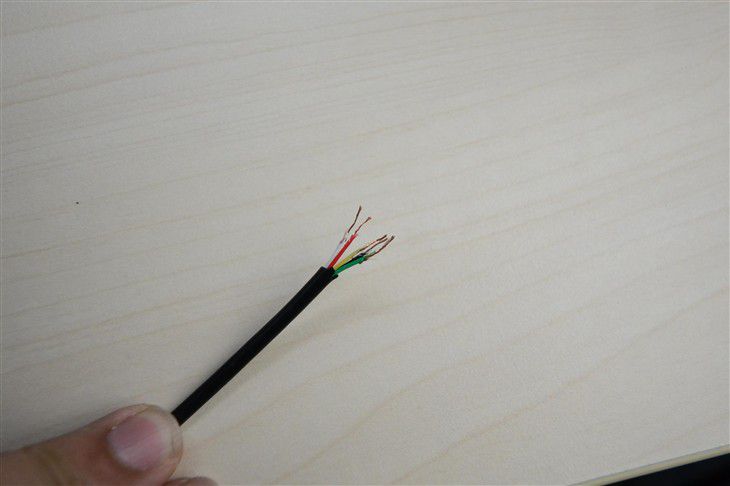

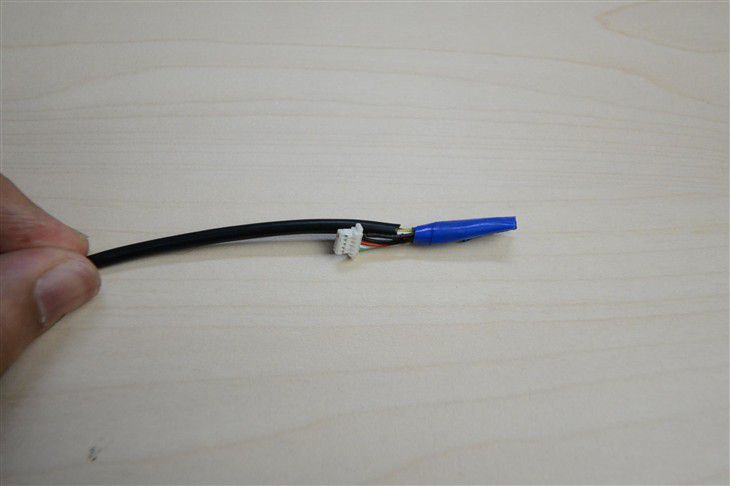

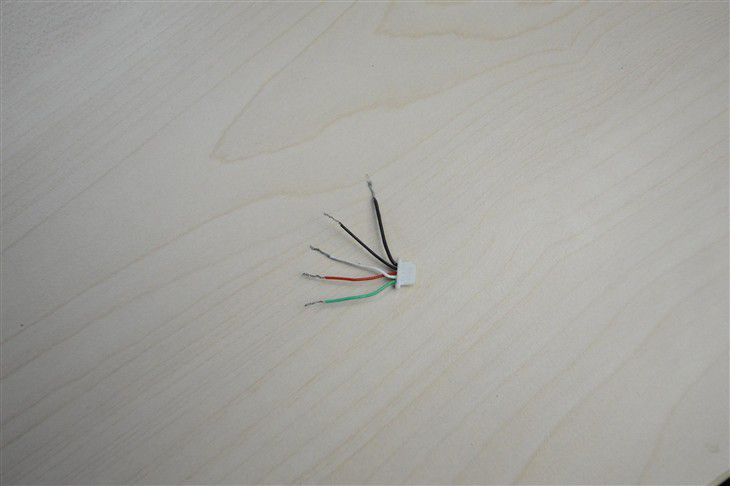

用剪刀在靠後的位置稍微剪一點，用手將外層保護剝開，完成後就是上面的這張圖。

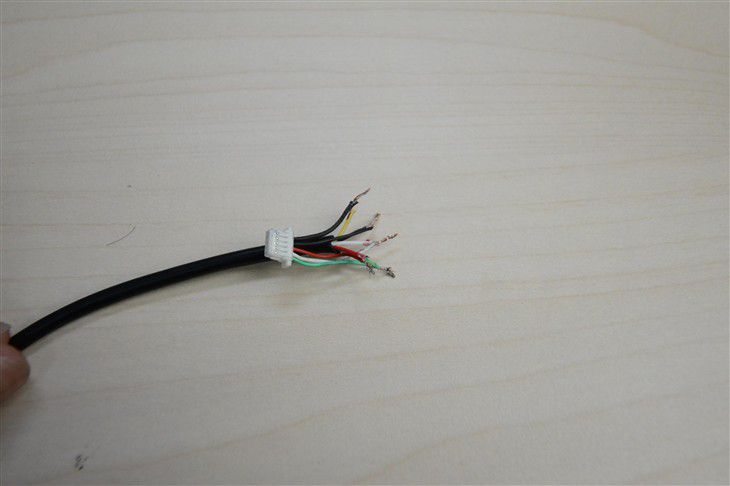

在前面用電烙鐵一燙，將裡面的銅絲露出。

將膠墊從舊的USB線中取出。

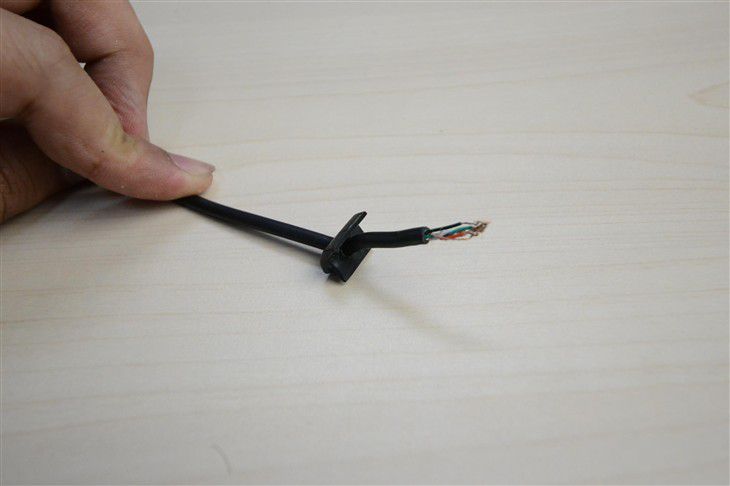

並將膠墊套在新USB線上。

將兩頭紅對紅，綠對綠這樣擰在一起。唯一要注意的是新的USB底線是黃色，舊的是較粗的黑線（部分USB線的地線是直接裸露在外面的）

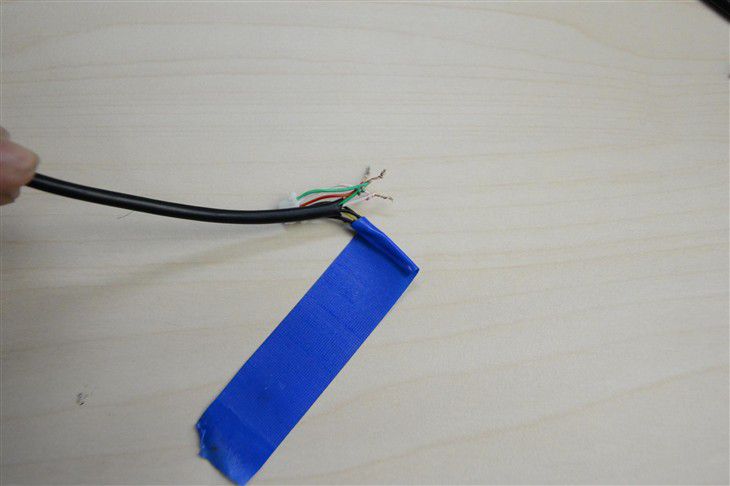

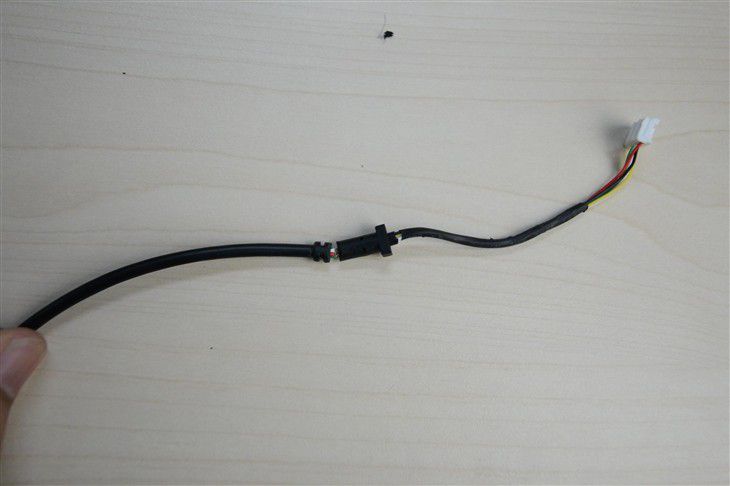

用絕緣膠布將電線依次獨立的纏在一起。

將USB線插回舊的滑鼠，並將線固定在底板預留USB線的位置。

將PCB板合在底板上。

將滑鼠的滾輪放入，並將PCB板與底板用螺絲固定。

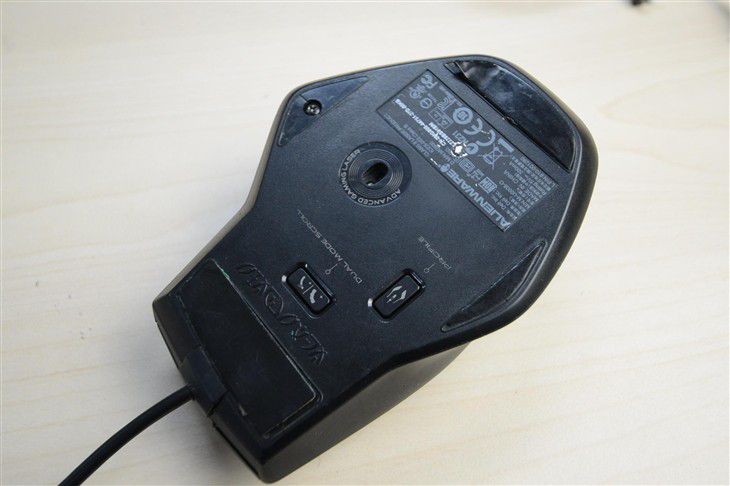

    外殼扣好，上緊螺絲，並將膠墊貼回原處，遇見膠墊的膠不足的情況用雙面膠補上。這樣整體的工作完成。

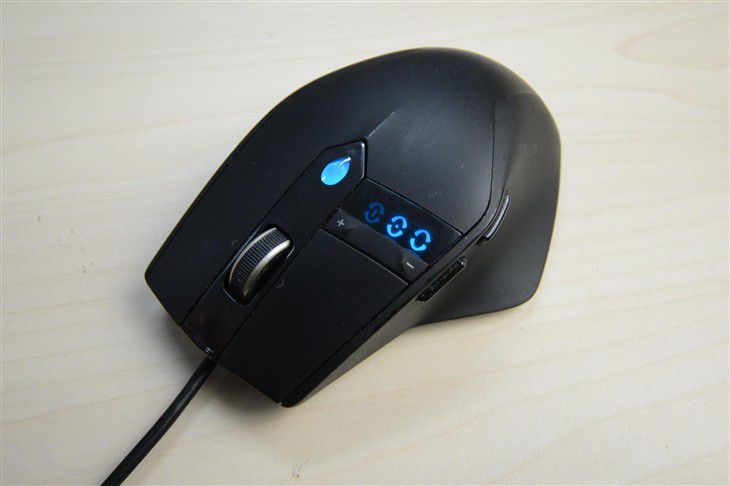

    完成後上電腦測試，燈，按鍵一切正常，整個工程大功告成。整體成本為０，滑鼠又能用了■
