cad中延伸命令的操作步驟（CAD延伸為什麼延伸不了）

2023-09-17 03:52:19 1

有些CAD小白在學習CAD延伸命令應用的過程中，當對圖紙中某一圖形進行延伸操作時，發現無法延伸，這怎麼回事兒？CAD延伸為什麼延伸不了？出現這種情況可能是由於未能正確使用CAD延伸命令而導致的。那麼，CAD延伸命令究竟怎麼用呢？下面就和小編一起來了解一下浩辰CAD軟體中CAD延伸命令的正確使用方法吧！

1、啟動浩辰CAD軟體後，輸入CAD延伸命令快捷鍵：EX，點擊回車鍵確認。

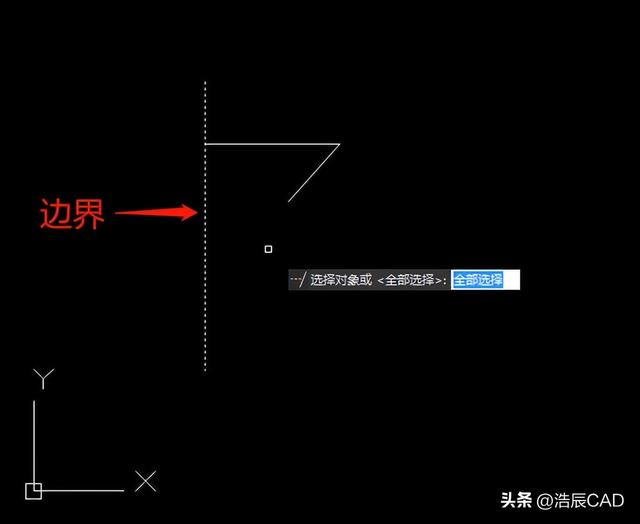

2、根據系統提示，在圖紙中選擇對象，此次選擇的對象將會作為邊界。如下圖所示：

CAD延伸命令使用步驟

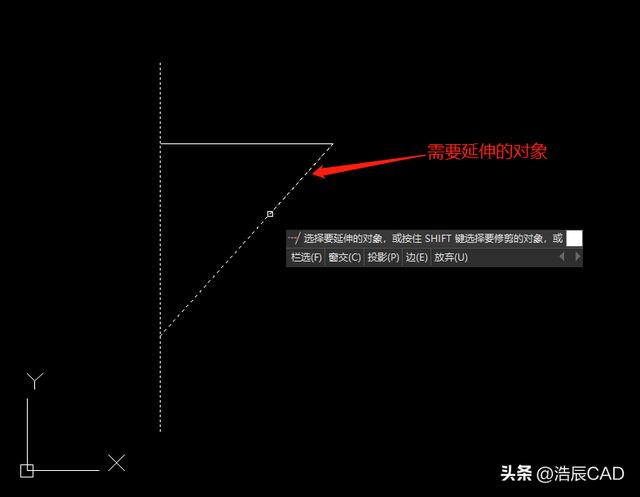

3、確定好延伸邊界後點擊回車鍵確認，根據系統提示在圖紙中點選需要被延伸的對象，確定後即可完成延伸。如下圖所示：

CAD延伸命令使用步驟

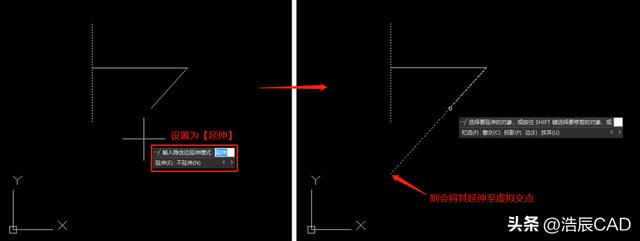

4、如果要延伸的對象和邊界對象沒有實際交點，可以在命令行提示選擇要延伸的對象時，輸入：E，選擇將其延伸到虛擬交點還是不延伸。如果選擇【延伸】則可以將其延伸至虛擬交點，反之則不可延伸。如下圖所示：

CAD延伸命令使用步驟

應用實例動圖：

CAD延伸命令應用實例

如果正確使用CAD延伸命令，卻依然無法延伸，可以檢查一下需要延伸的對象是否為CAD圖塊。在浩辰CAD中圖塊是不能作為延伸邊界的，如果一定要延伸的話，需要先將CAD圖塊炸開，然後再延伸，延伸完成後再將其重新創建為圖塊即可。

本節CAD教程小編給大家分享了CAD延伸不了的解決辦法，以及CAD延伸命令的使用技巧，你學會了嗎？更多CAD實用技巧小編會在後續課程中給大家逐一講解，對此感興趣的設計師小夥伴們一定要關注浩辰CAD哦！
