板筋計算公式口訣（板底筋翻樣公式匯總）

2023-09-17 12:44:12 22

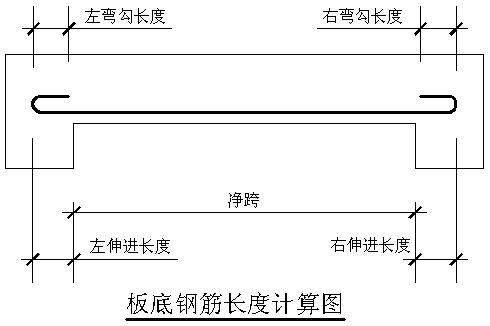

板底筋長度

鋼筋長度＝淨跨 伸進長度*2 6.25d*2

鋼筋長度＝淨跨 伸進長度*2

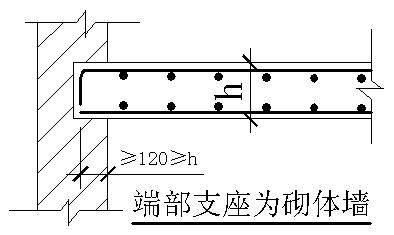

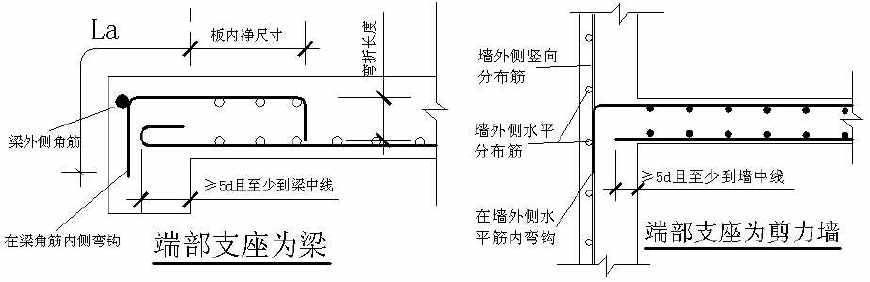

伸進長度＝按上圖計算

鋼筋長度＝淨跨 伸進長度*2

伸進長度＝按上圖計算

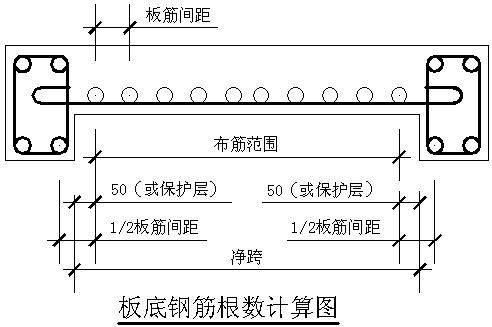

板底筋根數

底板鋼筋根數＝布筋範圍÷板筋間距＋1

布筋範圍＝淨跨－50*2

布筋範圍＝淨跨＋保護層×2＋左梁角筋1/2直徑＋右梁角筋1/2直徑－板筋間距

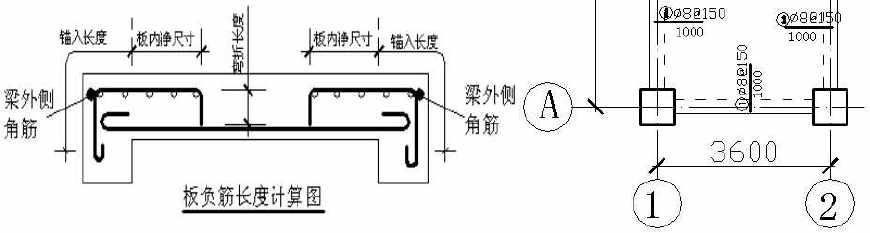

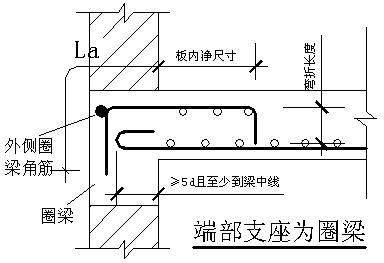

負筋長度＝錨入長度＋板內淨尺寸＋彎折長度

錨入長度=錨固長度La 彎勾

板內淨尺寸=按標註計算

彎折長度 =板厚-保護層*2 （板厚-保護層）

板麵筋根數

麵筋鋼筋根數＝布筋範圍÷板筋間距＋1

布筋範圍＝淨跨－50*2

布筋範圍＝淨跨＋保護層×2＋左梁角筋1/2直徑＋右梁角筋1/2直徑－板筋間距

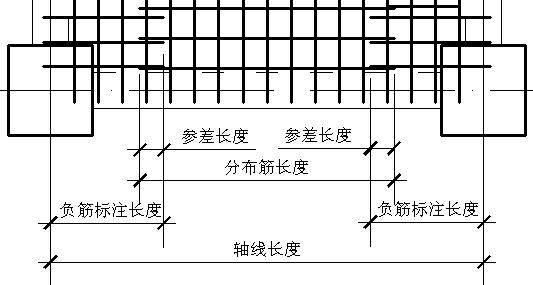

板分布筋長

1、分布筋長度＝軸線（淨跨）長度－負筋標註長度×2 參差長度×2 彎勾×2

2、分布筋長度＝軸線長度

3、分布筋長度＝布筋範圍長度 彎勾×2

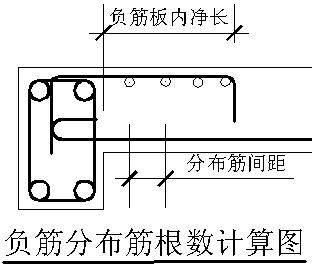

板分布筋根數

負筋分布筋根數＝負筋板內淨長÷分布筋間距（向上取整）

負筋分布筋根數＝負筋板內淨長÷分布筋間距 1（向上取整）

【注】上面是小編給大家整理的知識點，但是下面就是小編給大家帶來的福利了，大家在工作和學習中一定會需要規範和圖集。小編就來告訴大家怎麼樣能免費獲得。

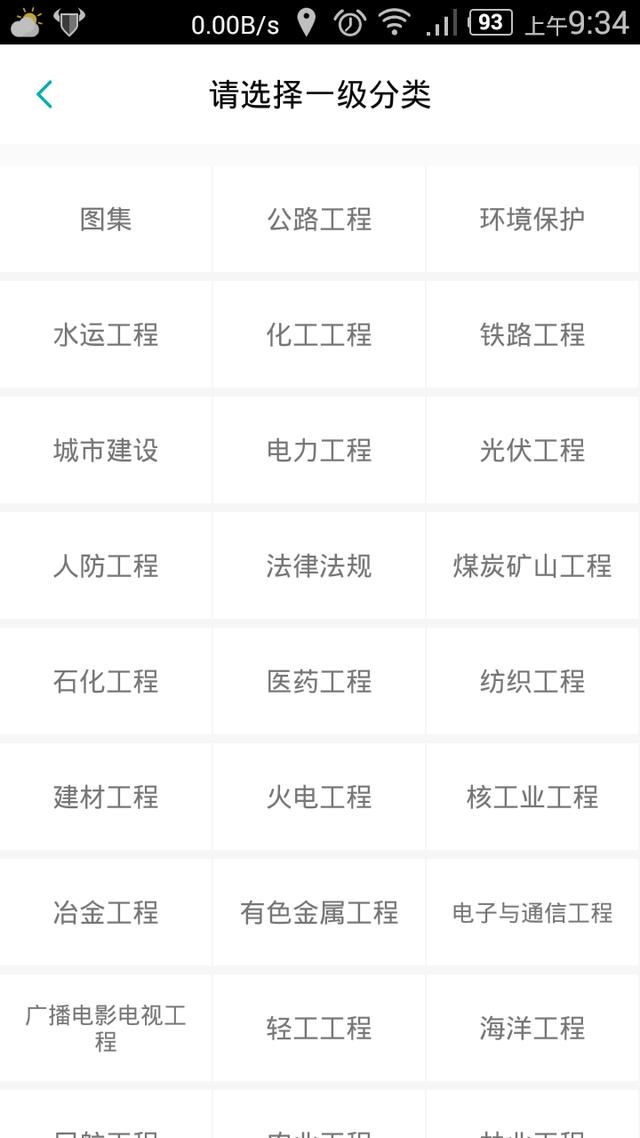

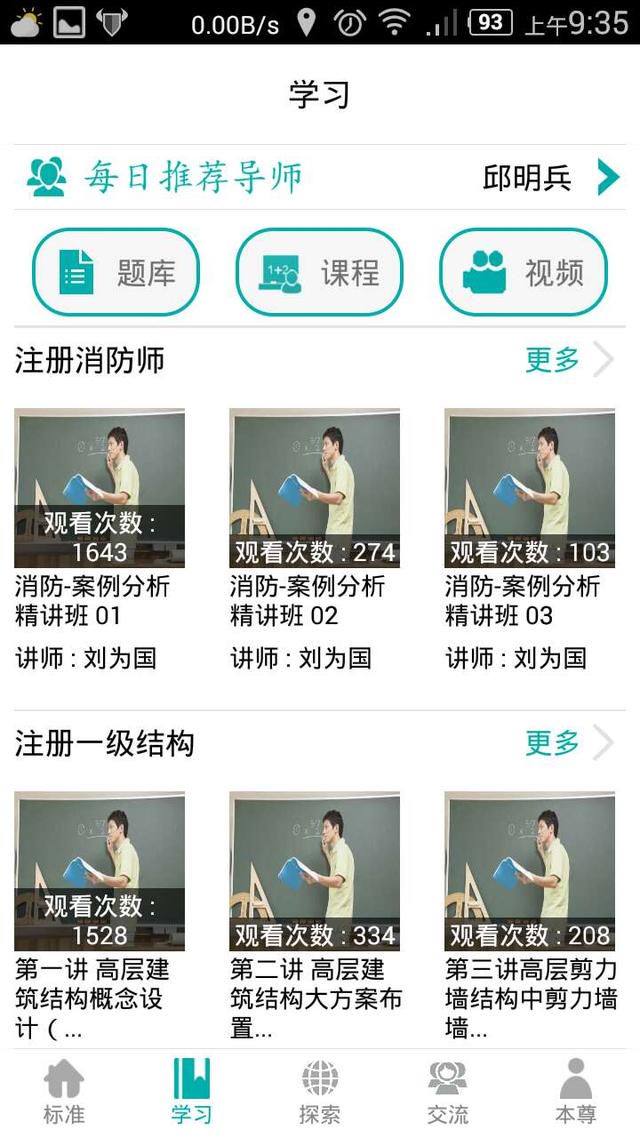

在手機應用市場中搜索「又土又木」，下載手機app，那樣就可以免費獲取了
