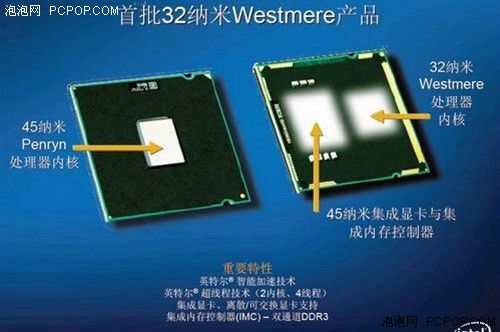

泡泡網主板頻道3月18日 眾所周知，酷睿i3最大的特點就是內置GPU，GPU採用45nm製作工藝，基於改進自Intel整合顯示核心的GMA架構，支持DX10特效。其搭配的H55/H57主板則提供了Intel Flexible Display Interface（簡稱FDI）進行輸出GPU的信號輸出。從以下示意圖上我們能清楚看到，酷睿i3的核心包括了兩個部分，即：45nm的GPU核心以及32nm的CPU核心。
除了內置GPU外，CPU核心內建內存控制器及PCI-E控制器，其實說穿了，就是i3處理器把北橋晶片直接設計整合在處理器內。此外酷睿i3處理器依舊是沿用IMC技術（整合內存控制器技術）而放棄了傳統的FSB概念，取而代之的是QPI總線。這樣的好處是充分提高了內存帶寬，進一步提高了CPU對內存的傳輸速率及控制能力，同時提高了處理器性能及Turbo Boost CPU自動超頻的功能。
酷睿i3實際上已經把過去主板實現的功能全部包含到CPU中，這其中除了大家都知道的GPU外，北橋（NorthBridge）提供的功能如內存控制器、PCI-E總線等都在CPU模塊中得以實現，由此，我們可以說酷睿i3實際是一個晶片群組。

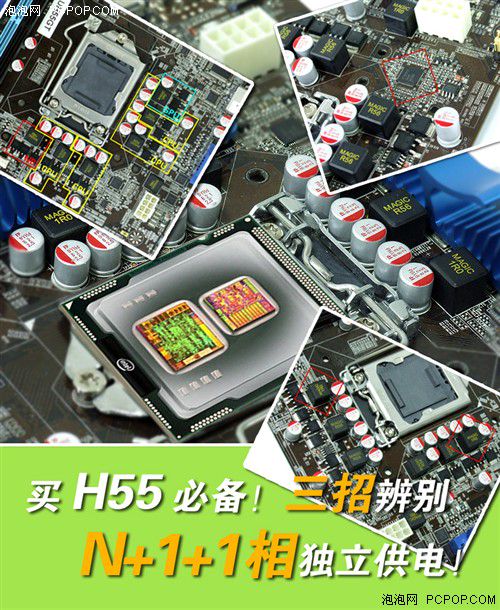

市售H55供電參差不齊，如何辨別N+1+1相獨立供電，將成為選購H55的必備技巧。
過去Intel主板的供電設計方式，是採用整合的相數，如傳統的4相供電、5相供電等，僅是針對CPU部分的運行功能。之前也提到酷睿i3實際上是一個晶片群組，是CPU+GPU+北橋（NorthBridge）的組合，要滿足酷睿i3的供電，H55的供電設計則要求提高了一個臺階，主板供電要保證的不再僅僅是單純的CPU，而是整個CPU晶片群組，要讓CPU晶片、GPU晶片和北橋晶片運行均穩定運行，這就需要三部分獨立供電，隨即產生的是N+1+1相供電設計的誕生。
