雲南微壓力開關型號（5027D-C小型）

2023-09-10 12:05:55 1

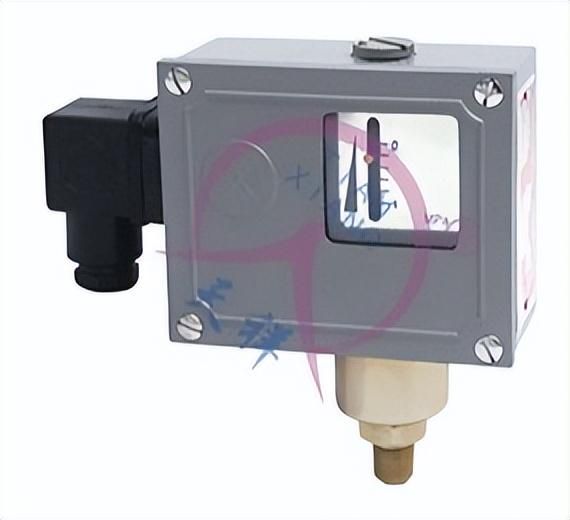

概述

502/7D-C型壓力控制器採用波紋管式傳感器，可用於空氣、氣體、水等中性氣體和潤滑油、輕燃油等液體介質。控制器設定值可調，調節範圍為－0.1～4MPa，控制器均採用鑄鋁殼體，為防水型，滿足船用條件。

01主要技術性能

02特點

本控制器是超小型設計；不可調控制器備有小切換差型。

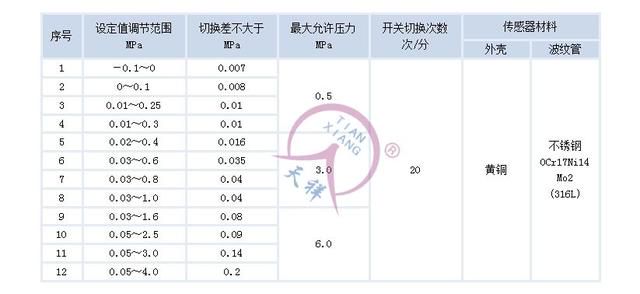

03規格

切換差不可調

切換至不可調（小切換值）

04注意事項

1.打開控制器時請勿旋動內部的螺釘撥弄內部零件；

2.選用控制器，最好是預定的設定值位於控制器設定值範圍的20%～80%之間；

3.規格中的切換差調節範圍是指保證提供的切換差，實際範圍可略寬；

4.調試時壓力請勿超過最大允許壓力；

5.周圍環境應無腐蝕性氣體；

6.安裝（或拆卸）必須用扳手夾持傳感器部分，要絕對防止傳感器與控制器殼體發生相對轉動。

05外形尺寸及安裝尺寸（單位：mm）

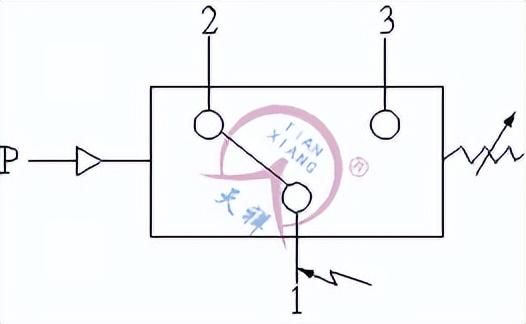

06電氣接線圖

單刀雙擲微動開關作用過程: 接線端1-2壓力上升至上切換值斷開； 接線端1-3壓力上升至上切換值接通。
