輸電線路電流電壓保護設計（輸電線路的電流保護）

2023-09-10 09:00:44

最大短路電流：在最大運行方式下三相短路時，通過保護裝置的短路電流為最大。

最小短路電流：在最小運行方式下兩相短路時，通過保護裝置的短路電流為最小。

工作原理

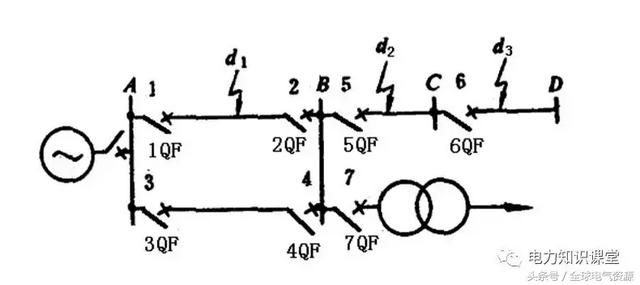

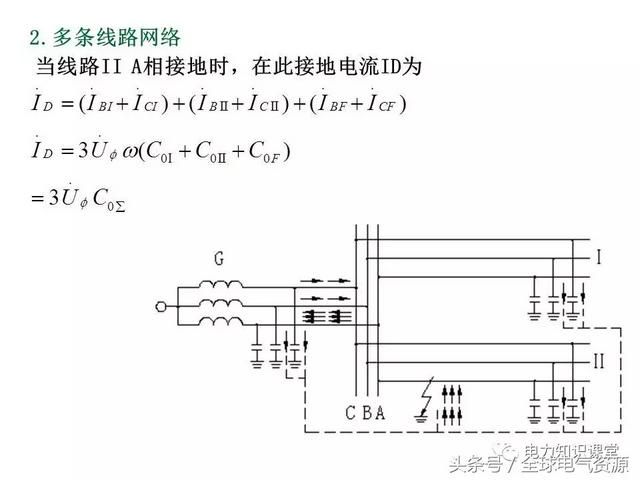

發生短路時，流過保護安裝地點的短路電流為：

結論：流過保護安裝地點的短路電流值隨短路點的位 置變化， 且與系統的運行方式和短路類型有關

整定計算

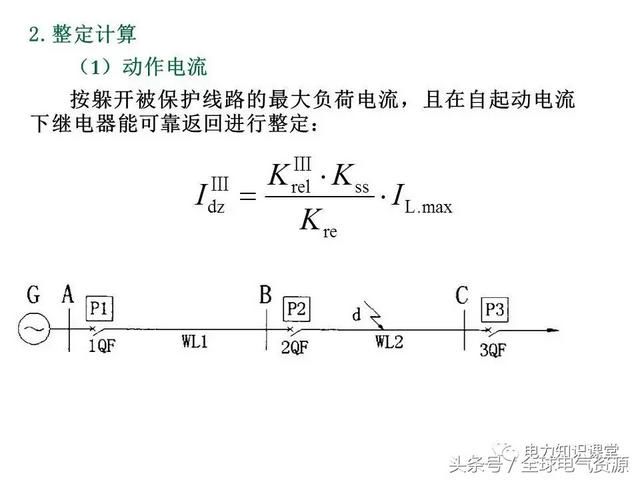

動作電流

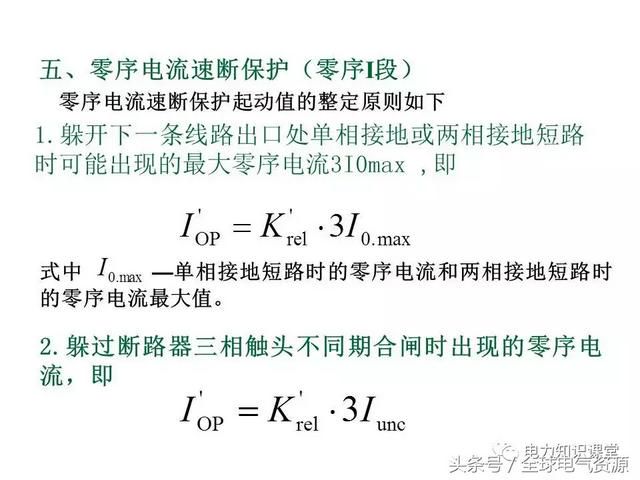

為保證選擇性，保護裝置的起動電流應按躲開下一條線路出口處短路時，通過保護的最大短路電流來整定。

即

繼電器動作電流：

Kjx—電流互感器的接線係數

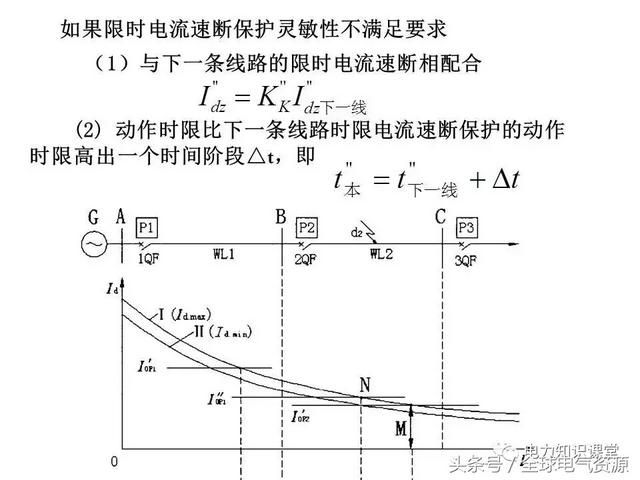

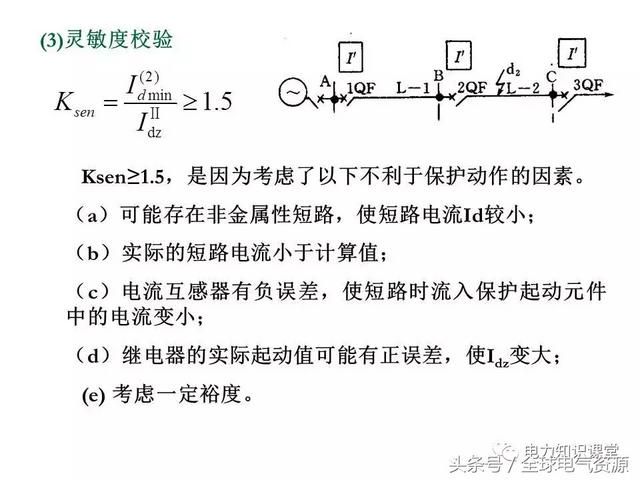

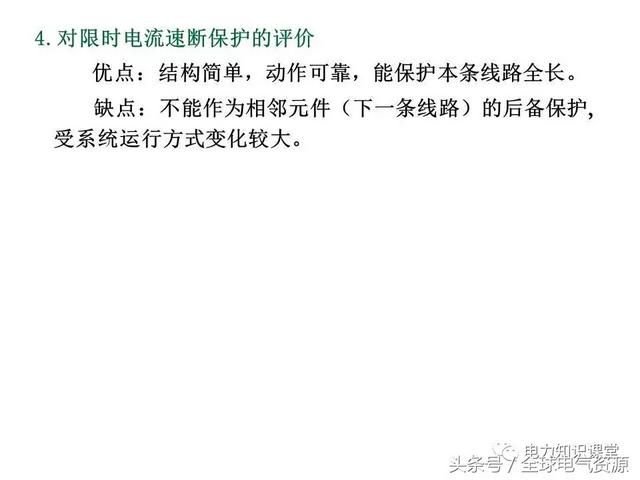

結論:電流速斷保護只能保護本條線路的一部分，而不能 保護全線路
