三段式電流保護的保護範圍是多少（什麼是三段式保護）

2023-09-10 08:56:01

講到三段式保護，想必從業多年的電氣工程師再熟悉不過，但是對於一個剛剛入行的初學者來說，就可能雲裡有霧了。那麼什麼是什麼是電流的三段式保護呢？其實三段式電流保護是指：電流速斷、限時電流速斷和過電流保護都是反應電流增大而動作的保護，它們相互配合構成 一整套保護，稱做三段式電流保護。三段的區別主要在於起動電流的選擇原則不同。其中速斷和限時速斷保護是按照躲開某一點的最大短路電流來整定的，而過電流保護是按照躲開最大負荷電流來整定的。因此，在電網中特別是在35kV及以下的較低電壓的網絡中獲得了廣泛的應用。下面就跟著小編一起來學習一下三段式電流保護的作用和保護範圍以及整定原則。

【1】三段式電流保護

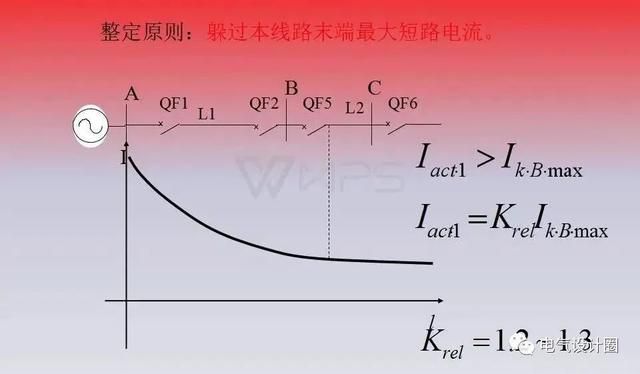

【2】無時限電流速斷保護（Ⅰ）

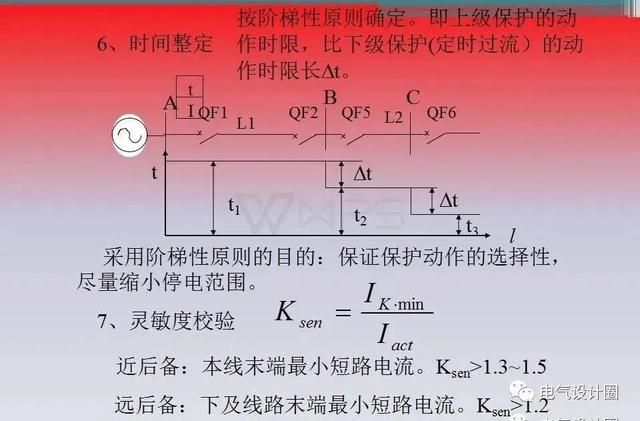

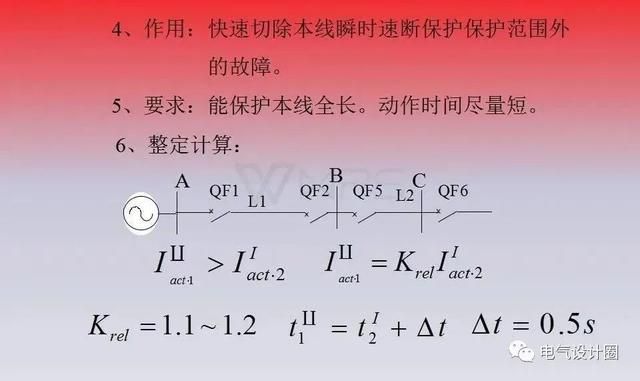

【3】時限電流速斷保護（Ⅱ）

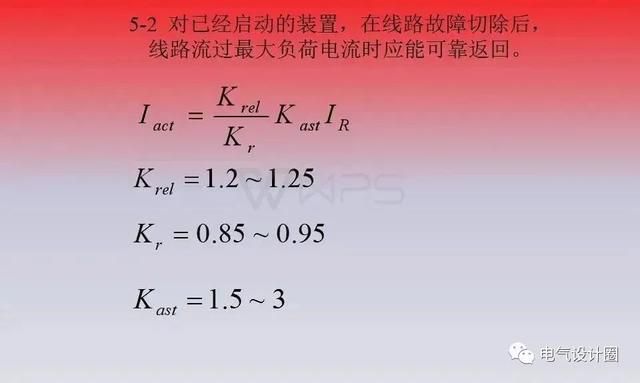

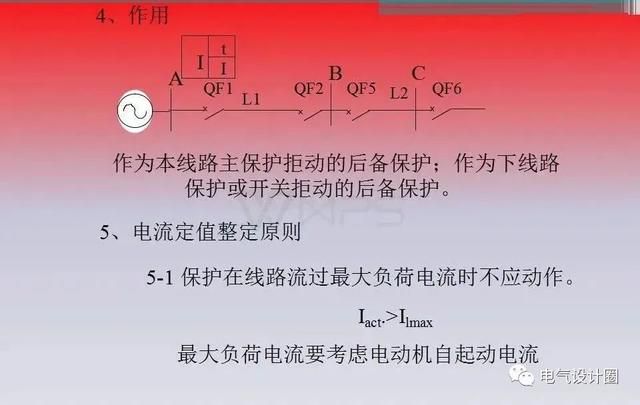

【4】定時限過電流保護（Ⅲ）

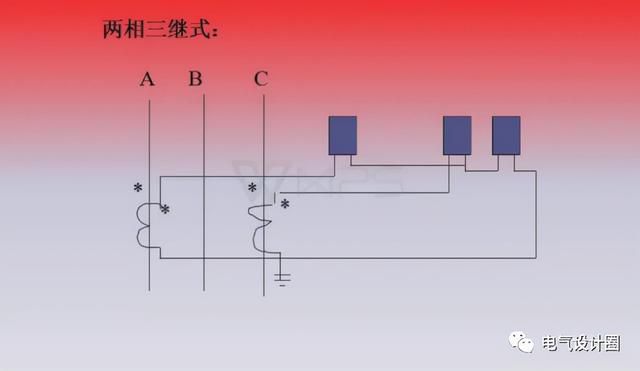

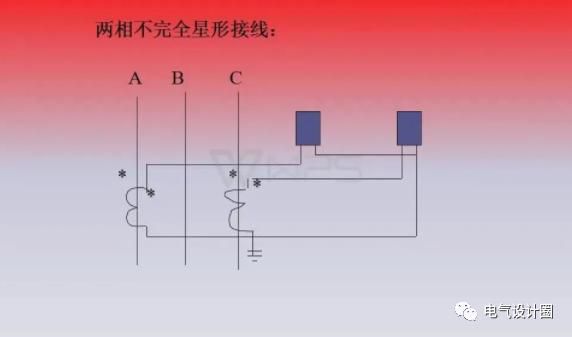

【5】電流保護的接線方式
