樓梯扶手最新施工方案（樓梯隱形扶手通用施工圖HJSJ-2022）

2023-09-21 22:25:12 5

樓梯隱形扶手極具現代感與設計感。下面由華建工藝學會、華建環境設計研究所為大家講述樓梯隱形扶手的尺寸與施工工藝指引！

▷目錄

1、樓梯扶手尺寸指引

2、樓梯隱形扶手施工指引

1. 樓梯扶手尺寸指引

樓梯隱形扶手是在新建牆內開槽把扶手內嵌進去，與原牆體形成一體式。隱形拉手能減少扶手的佔用空間，提高樓梯的使用空間。

樓梯扶手高度：室內樓梯扶手高度自踏步前緣線量起不宜小於900mm；

樓梯扶手大小：扶手的直徑應為45~60mm，或其形狀應提供一個等效的表面。

樓梯扶手與牆面的距離：扶手和安裝扶手的牆壁之間必須有45mm的空間。

樓梯扶手上部空間尺寸：樓梯扶手上部空間尺寸宜為85mm。

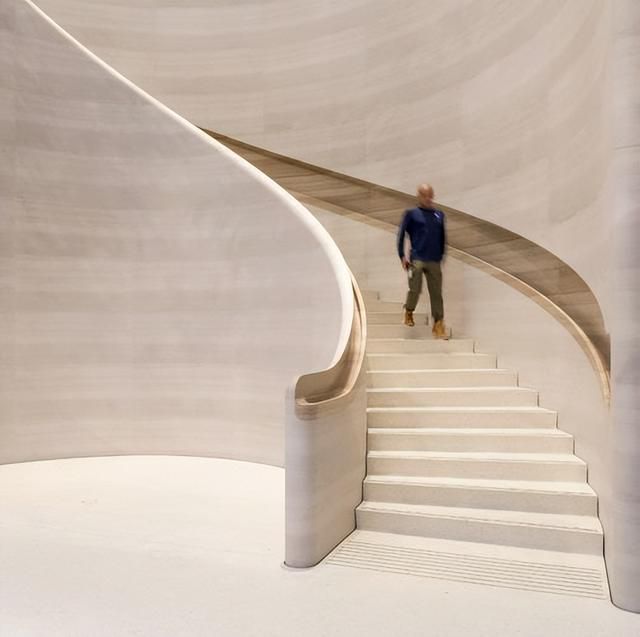

△普通有扶手樓梯與隱藏式扶手樓梯

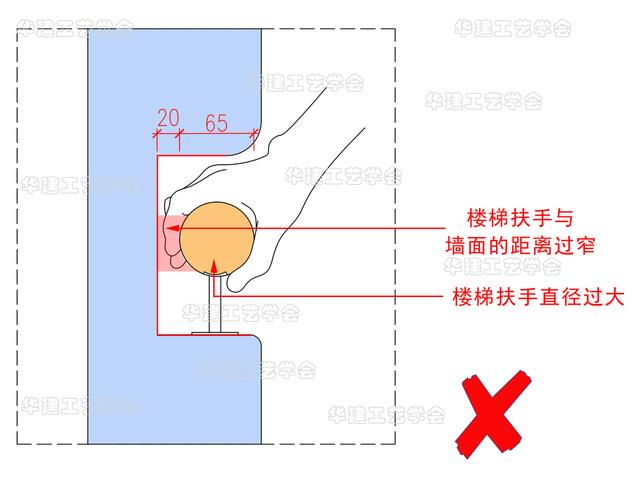

△樓梯牆面的距離不能過窄

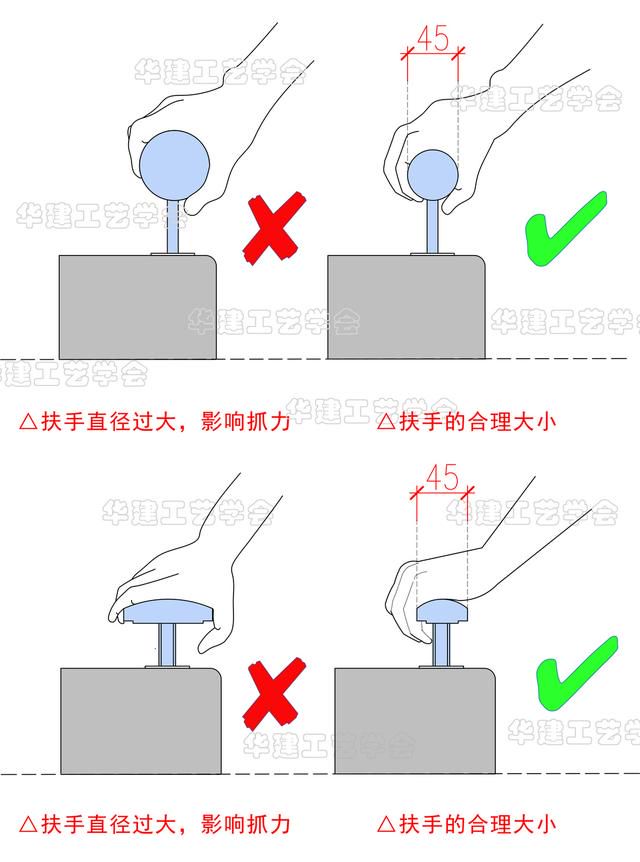

△樓梯扶手直徑過大，影響抓力

△樓梯扶手上部空間尺寸

△樓梯扶手安裝高度

2. 樓梯隱形扶手施工指引

樓梯隱形扶手施工常見的做法是在原牆體的基礎上，將設計好尺寸扶手內嵌在搭建好的框架裡，最後貼飾面。

裝飾面：常見的有木飾面、石材、金屬板、牆布等。

01 木飾面隱形扶手：

a 施工順序：

安裝木龍骨→安裝難燃夾板→安裝木飾面→安裝實木扶手成品

b 注意要點：

對木飾面與磚、基層厚度把握。

暗藏LED燈帶注意穩定性。

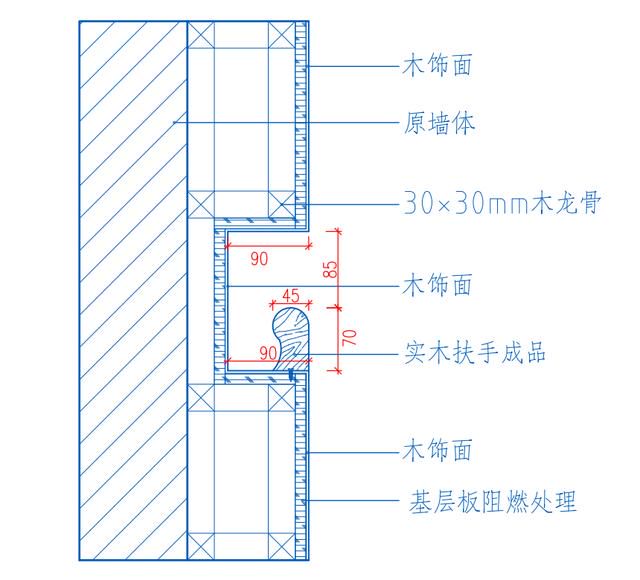

△木材隱形式扶手施工圖

△木材隱形扶手暗藏LED燈通用大樣圖

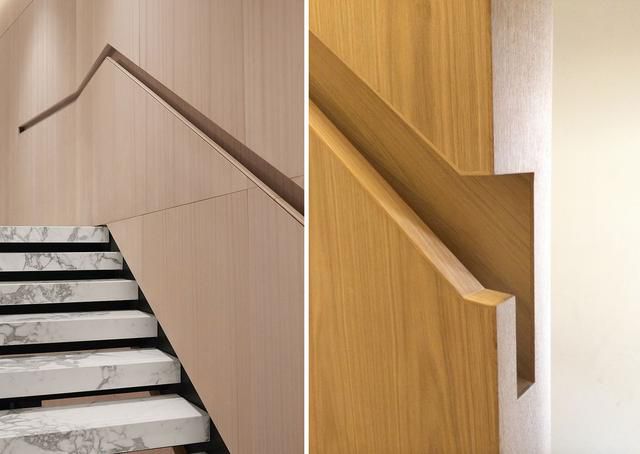

△木材隱形扶手實景圖

02 金屬板隱形扶手：：

a 施工順序：

安裝木龍骨→安裝難燃夾板→安裝金屬板→安裝實木扶手成品

b 注意要點：

需對基層板進行阻燃、防白蟻處理，

注意實木扶手與鋁合金的接口處理。

△金屬板隱形扶手通用大樣圖

△金屬板隱形扶手實景圖

03 石材隱形扶手：

a 施工順序：

安裝鍍鋅角鋼→安裝石材幹掛件→安裝石材→安裝成品石材扶手。

b 注意要點：

石材與石材拼接若在一個平面上，需做留縫、倒角、錯位、或採用收口條等，不建議直接對接

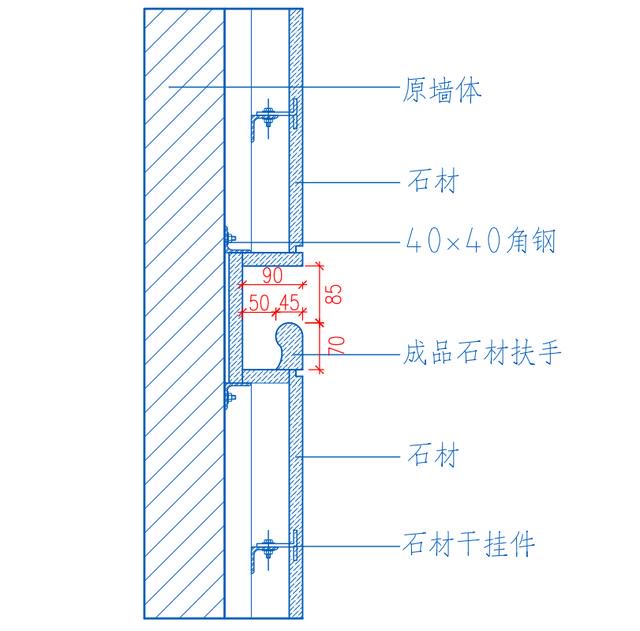

△石材隱形扶手通用大樣圖

△石材隱形扶手實景圖

04 乳膠漆隱形扶手：

a 施工順序：

安裝木龍骨→安裝難燃夾板→安裝矽鈣板→安裝實木扶手成品→噴塗乳膠漆

b 注意要點：

噴塗乳膠漆施工不應出現透底、不平滑現象。

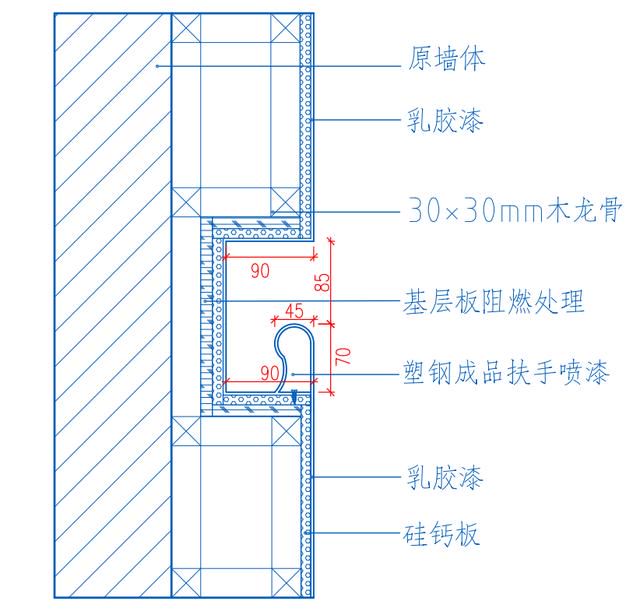

△乳膠漆隱形扶手通用大樣圖
