各種鋼筋下料長度的計算(鋼筋下料長度如何計算)

2023-10-13 05:31:31

本文圖文解析了鋼筋下料長度計算的三個公式,分別對應:①直鋼筋②彎起鋼筋③箍筋,輕鬆看懂之後,對現場工作很有幫助!

在鋼筋混凝土結構工程中,有許多形狀各異、功能不同的鋼筋,比如縱筋、分布筋、拉結筋、箍筋、彎起鋼筋、架立筋、馬凳筋等等,這些鋼筋共同組成了結構構件的鋼筋骨架,共同發揮各自的作用。 點我:領取工程大禮包。

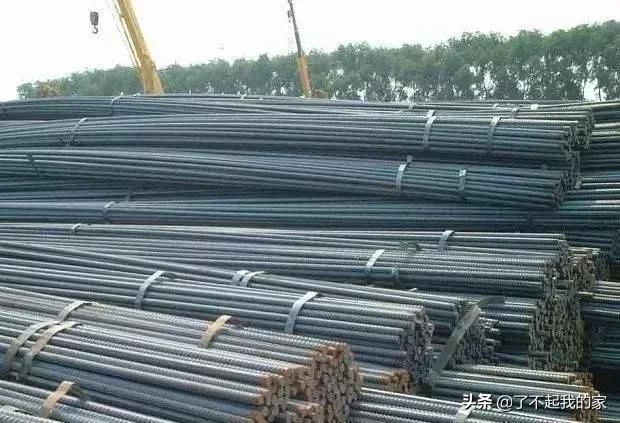

但是從鋼筋廠家運進施工現場的鋼筋可不是這個樣子的。都是一根根長度相等的直線狀態的鋼筋捆在一起,比如有9米的,也有12米的,像下面這樣:

還有曾經比較常見的圓盤條,主要是光圓鋼筋,現在已經不常用了。

因此,就要通過鋼筋工把進場的直線狀態的鋼筋加工成我們所需要的樣子,也就是配筋圖要求的樣子。這時候就必然出現鋼筋的彎曲、搭接、焊接、切斷。而這種成型鋼筋,到底需要多少進場鋼筋才能加工出來,也就是確定成型鋼筋在直線狀態下需要多少長度,這樣才能對進場鋼筋進行準確切割。

這是一個很複雜的工作。這個工作就叫做鋼筋下料

而在鋼筋下料中,對鋼筋長度影響最為複雜的就是鋼筋的彎曲。

作為一種具有良好變形性能的建築材料,鋼筋彎曲的特點是在彎曲處內皮縮短,外包尺寸伸長,而中心線尺寸不變(如下圖所示),所以我們只要把握住中心線尺寸,就可以得到鋼筋的下料長度。

搞清了這個問題,就可以準確的進行下料長度計算了。鋼筋下料長度計算主要有三個公式,分別對應直鋼筋、彎起鋼筋和箍筋,下面我們一一介紹一下:

直鋼筋

直鋼筋下料長度=構件長度-保護層厚 彎鉤增加長度 鋼筋搭接長度

上述公式中,構件長度、保護層厚度、鋼筋搭接長度都可以通過結構施工圖紙、《混凝土結構工程施工質量驗收規範》、16G101圖集得到準確的數據,而彎鉤增加長度需要結合我們前面講的「彎曲處內皮縮短,外包尺寸伸長,而中心線尺寸不變」按照16G101圖集的規定進行計算。

首先確定彎弧內直徑D和彎鉤平直段長度(鋼筋直徑為d)。

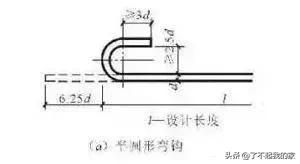

對於光圓鋼筋,末端為混凝土保護層,內徑D一般取2.5d,彎鉤平直段取3d,如下圖所示(180度半圓彎鉤):

這樣就可以計算出其彎鉤增加長度為6.25d。如下圖所示:

同樣的,當彎鉤角度為90度(直彎鉤)和135度(斜彎鉤)時,也可以計算出彎鉤增加長度分別為3.5d和4.5d。 點我:領取工程大禮包。

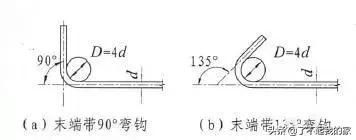

對於335Mpa級、400Mpa級帶肋鋼筋,如果沒有特別的圖示說明,其錨固長度就是足夠的,不用考慮彎鉤增加長度,一般也不用考慮混凝土保護層厚度,直接考慮錨固長度即可。如果需要做彎鉤時,一般做135度或90度彎鉤,內徑D一般不小於4d,彎鉤平直段要符合設計要求,由此也可計算出其彎鉤增加長度。如下圖所示:

計算出了彎鉤增加長度,就可以很容易的算出直鋼筋的下料長度了。

彎起鋼筋

彎起鋼筋下料長度=直段長度 斜段長度-彎曲調整值 彎鉤增加長度 鋼筋搭接長度

對於彎起鋼筋下料計算公式,鋼筋搭接長度同樣可以通過圖紙、規範和圖集進行確定,彎鉤增加長度前面已經介紹過其計算方法,關鍵需要理解的就是前面三項:直段長度 斜段長度-彎曲調整值:

這其實還是根據我們前面介紹的鋼筋彎曲的特點來確定的。直段長度 斜段長度就是鋼筋的外包長度,彎曲調整值就是鋼筋彎曲處外包長度與軸線長度之間的差值,兩者之差就是彎曲後鋼筋的中軸線長度,也就是下料長度。如下圖所示:

而彎曲調整值可以根據不同的彎曲角度進行取值。一般來說,可以按下表取值:

搞清了公式中每一項的具體內容,就可以得到整個彎起鋼筋的下料長度了。

箍筋

箍筋下料長度=箍筋周長 箍筋調整值

這個公式其實是很籠統的,個人感覺有些耍流氓,因為單純看這個公式根本不知道具體該怎麼算。我們索性拋開這個公式,具體分析一下。

首先,箍筋的詳圖一般是下面這樣的:

也就是箍筋的周長有兩種:一種是外皮周長=2(a b);一種是內皮周長=2(c e)。

然後,根據規範和標準圖集的要求,箍筋的基本情況如下:

(1)箍筋一般為光圓鋼筋,彎弧內直徑可取箍筋直徑的2.5倍且不小於受力鋼筋直徑。

(2)箍筋彎鉤的彎折角度:對一般結構不應小於90度,對有抗震要求的結構應為135度(這個是大部分的情況)。

(3)箍筋彎後平直部分長度:對一般結構可取不小於箍筋直徑的5倍,對有抗震等要求的結構可取箍筋直徑的10倍。

點我:領取工程大禮包。

明確了以上的要求,再結合我們上面探討過的彎曲調整計算方法,就可以得到不同情況下的箍筋下料長度。有一位前輩對此做了詳細的分析,分析結果如下(d為箍筋直徑):

抗震結構:135度彎鉤箍筋的下料長度 = 2(c e) 26.5d 或 2(a b) 18.5d。

一般結構:135度彎鉤箍筋的下料長度 = 2(c e) 16.5d 或 2(a b) 8.5d。

我覺得這個分析結果還是比較準確的。

以上就是不同情況下鋼筋計算的基本方法。在實際操作中還需要結合具體情況具體分析,熟悉圖紙和規範以及標準圖集,嚴謹認真,算無遺漏,才能準確無誤的做好鋼筋下料計算的工作。

,
