CAD塊的創建與使用

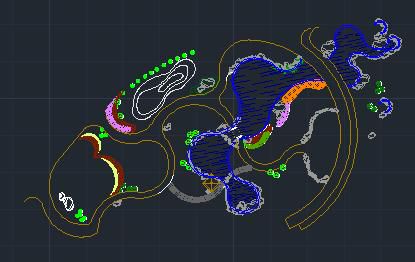

打開需要創建塊的文件

創建塊:輸入BLOCK

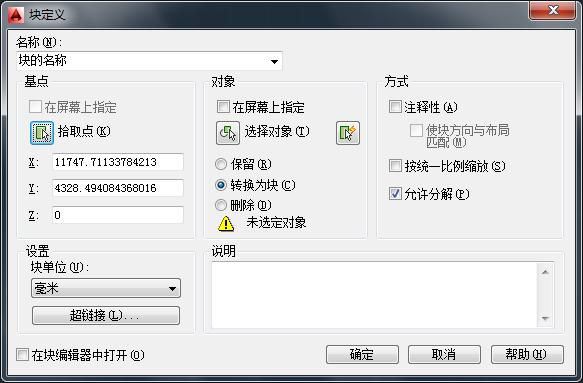

塊定義窗口：定義塊名，取消在屏幕上指定

拾取基點：選擇指北針的端點作為基點。

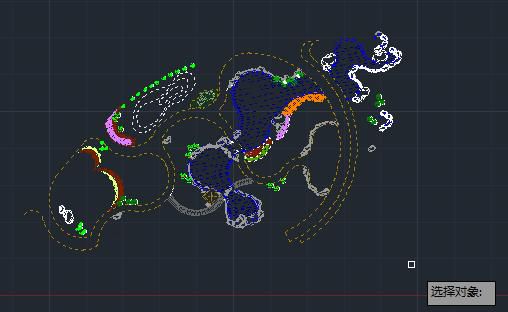

選擇對象：選擇滑鼠選擇拾取——框選需要創建塊的圖形——回車選中對象。

可以看到塊名稱、基點、對象都已經定義好了。

點擊"確定"塊就創建好了。

保存塊

保存創建的塊，需要將該文件另存到我們平時存放塊的文件夾。

文件——另存為——輸入塊名——保存。

使用塊

打開需要插入塊的文件。

點擊：插入——插入。

插入頁面：選擇瀏覽，找到塊所在文件夾，選擇需要插入的塊。

選中分解——確定，在CAD屏幕中指定一點插入，點擊插入。

OK，完成塊的插入！

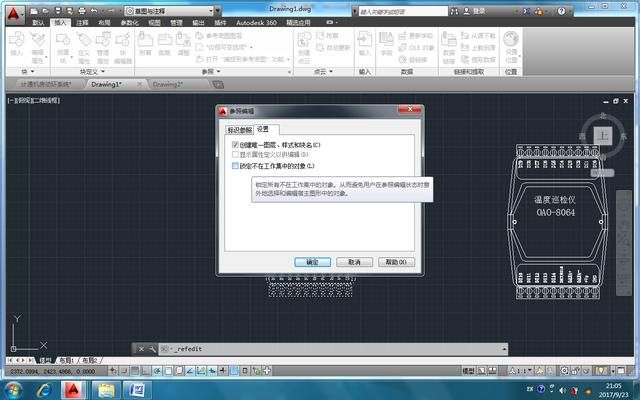

塊的編輯

去掉上面的選擇
