牆壁網線插孔如何接線(牆面和地插網線怎麼接線)
2023-10-04 12:21:02
牆面和地插網線怎麼接線,一般分T568A和T568B接法,但我們常用的是T568B接法,本文介紹T568B接法。

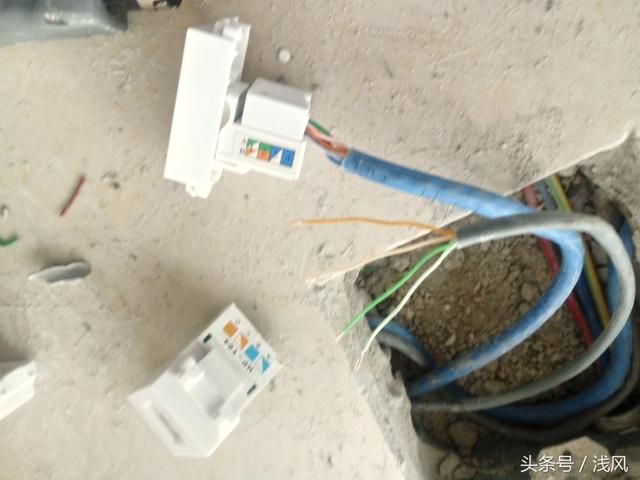

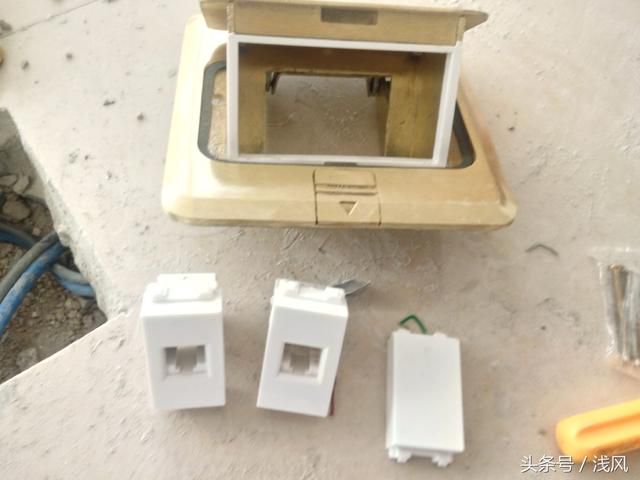

把地插網線(牆面也一樣)和電話線接線頭子拆下來。

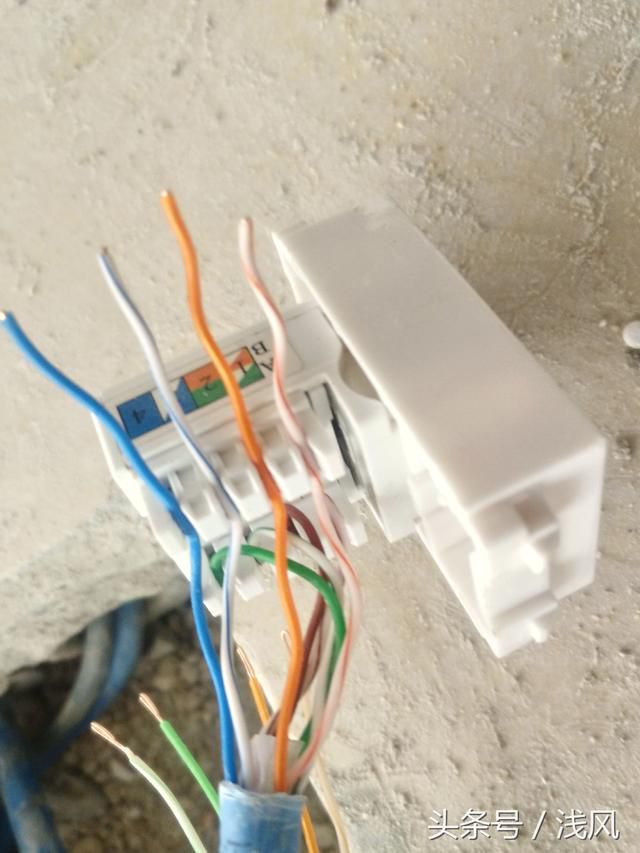

其中一邊:1為橙白色,2為橙色,5為藍白色,4為藍色。
另一邊:6為綠色,3為綠白色,8為棕色,7為棕白色。

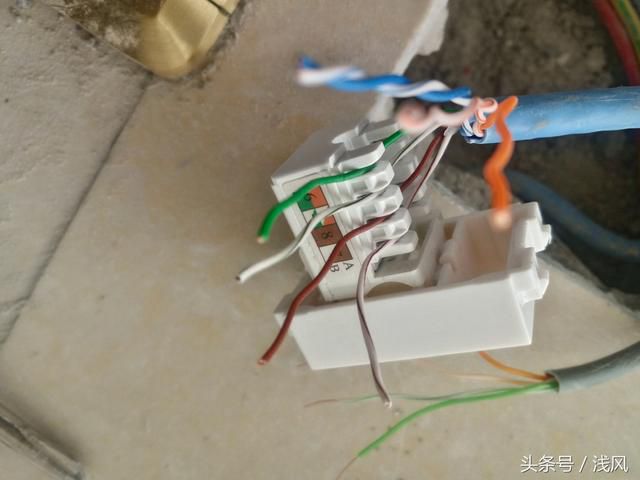

分線,按照上面標註B那一排顏色逐根對應按進網線插座的金屬卡槽內。

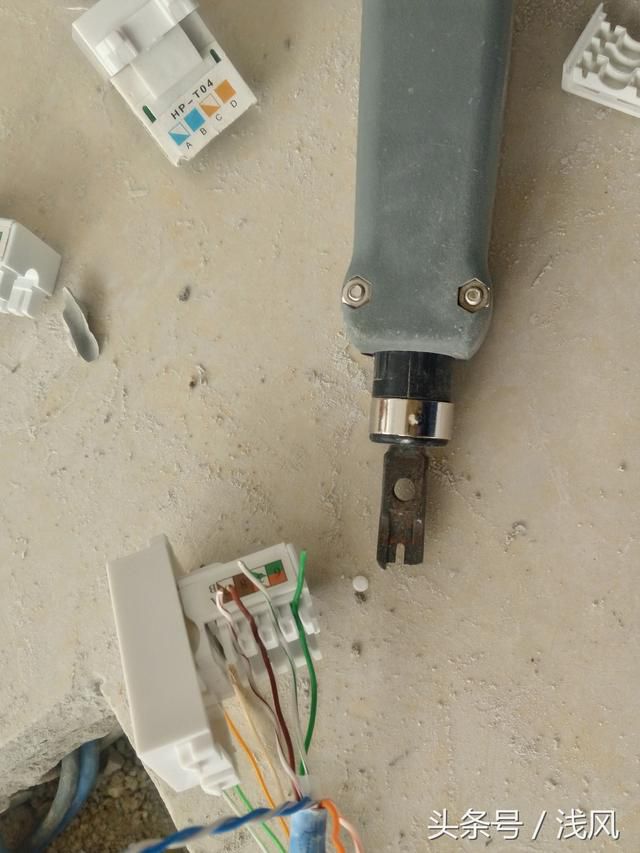

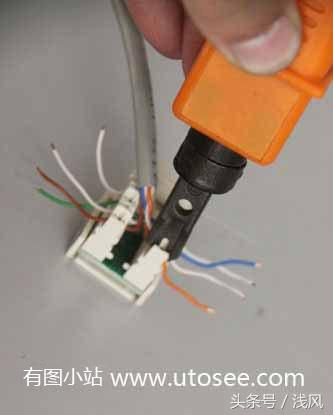

用打線鉗逐根按進金屬卡槽內,並切斷多餘的線頭,再把卡板蓋好。

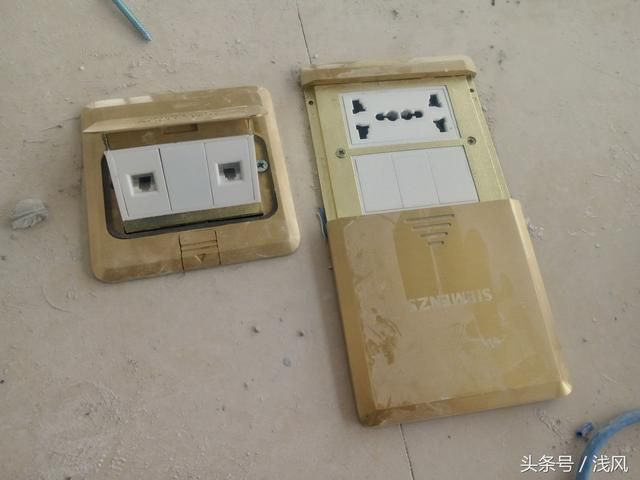

然後裝回在地插框架中固定就可以了。
,
