公差配合與測量技術習題及答案（公差配合與測量技術）

2023-09-24 03:00:51

公差是用於協調機器零件的使用要求與製造經濟性之間的矛盾；配合是反映機器零件之間有關功能要求的相關關係。「公差與配合」的標準化直接影響產品的精度、性能和使用壽命，是評定產品質量的重要技術指標。

第一章 緒論

一、互換性

在同一規格的若干個零件或部件中任取一件，不需作任何挑選、修配或調整，就能裝配到機器或儀器上，並能滿足機器或儀器的使用性能的特性。或者說，同一規格的零部件，按規定的要求分別製造，能彼此相互替換並能保證使用要求的特性。

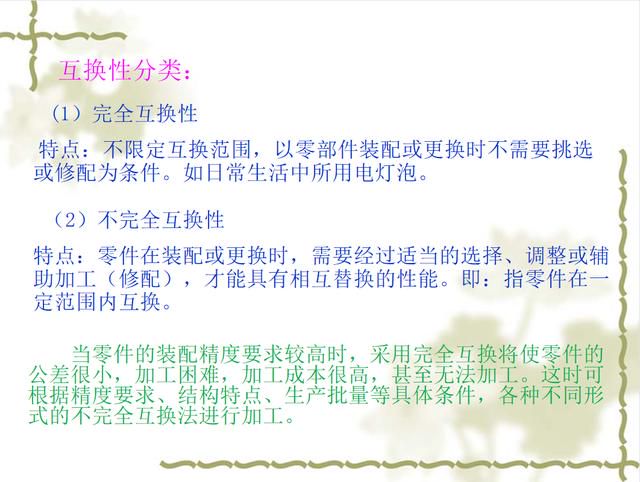

互換性分類

互換性作用

二、公差與幾何量誤差

公差：允許零件幾何參數的變動量

幾何量誤差：零件的實際幾何參數與理想幾何參數之間的差異

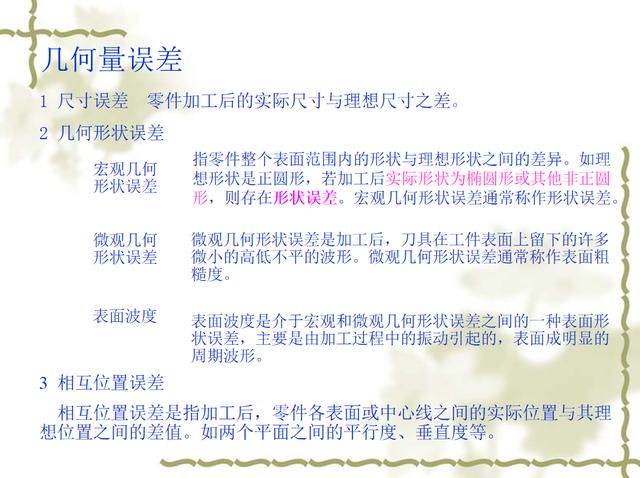

幾何量誤差分類

誤差與公差的區別：加工誤差是在零件加工過程中產生的，是不可避免的，是客在的，它的大小受到加工過程中的各種因素的影響。公差則是允許零件的尺寸、幾何形狀和相互位置的最大變動量。它是由設計人員根據零件的功能要求給定的。

三、標準化

標準化就是指在經濟、技術、科學以及管理等社會實踐中，對重複性的事物（如產品、零件、部件）和概念（如術語、規則、方法、代號、量值），在一定範圍內通過簡化、優選和協調，做出統一的規定，經審批後頒布、實施，以獲得最佳秩序和社會效益一個活動過程。

標準化的主要體現形式是標準。標準就是為在一定的範圍內獲得最佳秩序，對活動或結果規定的共同的和重複使用的規則、導則或特性文件。

四、優先數和優先數系

優先數和優先數系就是對各種技術參數的數值進行協調、簡化和統一的一種科學的數值標準。

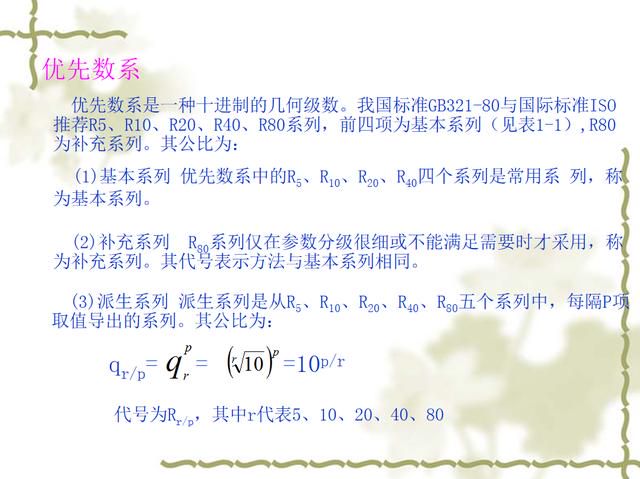

優秀係數

小結

機械零件必須同時滿足兩個條件才具有互換性：①裝配時，不需要經過挑選、修配和調整。②裝配後能滿足使用要求。

互換性在產品的設計、製造、使用維修等方面都具有積極作用。實際生產中，可根據產品的複雜程度、精度要求、生產規模的大小以及生產設備和技術水平等的不同，採用完全互換、不完全互換；內互換、外互換。

互換性是現代化生產的重要原則。但互換性必須通過標準化來實現。制訂和貫徹公差標準並採用相應的技術測量措施是實現互換性的必要條件。而優先數系則是標準化在互換性學科中最直接的應用。

在加工過程中，零件的實際幾何參數不可避免地會與其理想幾何參數之間產生差異，即，產生幾何量誤差。但該誤差只要在允許的範圍內，零件就具有互換性。因此，設計人員在設計時應根據零件的功能要求給出允許該零件的變動量，即，規定公差，以便生產過程中以此為依據來判別零件是否合格。
