隨著測繪行業日臻成熟,監測儀器也是不停地迭代更新。全站儀作為工程測量中最常使用的儀器之一,在工程測量有著舉足輕重的地位。賽維測繪今日就為各位帶來全站儀的功能介紹及及使用方法,讓大家更熟練地拿捏這位「大佬」。

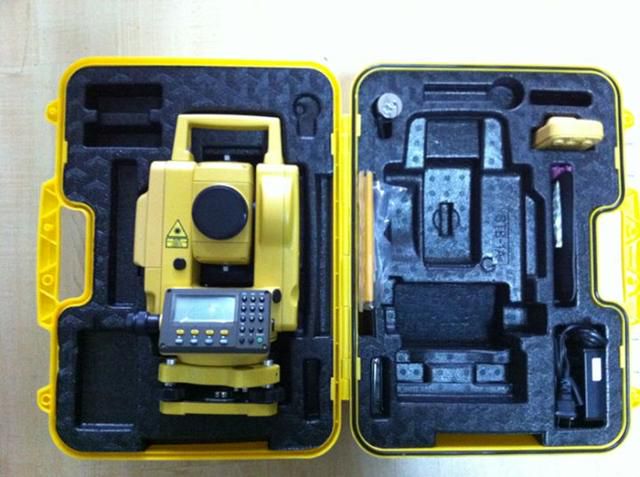

首先讓我們來了解一下什麼是全站儀,全站儀是指能自動地測量角度和距離,並能按一定程序和格式將測量數據傳送給相應的數據採集器。全站儀自動化程度高,功能多,精度好,通過配置適當的接口,可使野外採集的測量數據直接進入計算機進行數據處理或進入自動化繪圖系統。與傳統的方法相比,省去了大量的中間人工操作環節,使勞動效率和經濟效益明顯提高,同時也避免了人工操作,記錄等過程中差錯率較高的缺陷。
全站儀功能介紹
全站儀的主要功能包括:角度測量、距離測量、坐標測量、點位放樣。
測量前設置:1、稜鏡常數PRISM的設置——進口稜鏡多為 0 ,國產稜鏡多為-30mm。(具體見說明書)2、大氣改正值PPM的設置——按「T-P」,分別在「TEMP.」和「PRES.」欄,輸入測量時的氣溫、氣壓。(或者按照說明書中的公式計算出PPM值後,按「PPM」直接輸入)。說明:PRISM、PPM設置後,在沒有新設置前,儀器將保存現有設置。
全站儀界面操作方法:

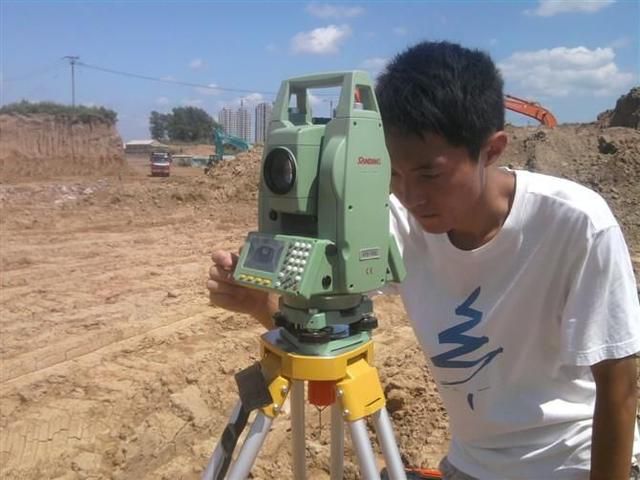

角度測量:按ANG鍵,進入測角模式(開機後默認的模式),其水平角、豎直角的測量方法與經緯儀操作方法基本相同。照準目標後,記錄下儀器顯示的水平度盤讀數HR和豎直度盤讀數V。距離測量:先按◢鍵,進入測距模式,瞄準稜鏡後,按F1(MEAS),記錄下儀器測站點至稜鏡點間的平距HD、鏡頭與鏡頭間的斜距SD和鏡頭與鏡頭間的高差VD。坐標測量:按ANG鍵,進入測角模式,瞄準後視點A。
按HSET,輸入測站O至後視點A的坐標方位角。
按OCC,分別在N、E、Z輸入測站坐標(X0,Y0,H0 )。
按P↓,進入第2頁,在INS.HT欄,輸入儀器高。
按P↓,進入第2頁,在R.HT欄,輸入B點處的稜鏡高。
瞄準待測量點B,按MEAS,得B點的(XB,YB,HB)。
4.零星點的坐標放樣(不使用文件):
按MENU,進入主菜單測量模式。
按LAYOUT,進入放樣程序,再按SKP,略過使用文件。
按OOC.PT(F1 ),再按NEZ,輸入測站O點的坐標(X0,Y0,H0);並在INS.HT一欄,輸入儀器高。
按LAYOUT(F3),再按NEZ,輸入待放樣點B的坐標(xB,yB,HB)及測杆單稜鏡的鏡高后,按ANGLE(F1 )。使用水平制動和水平微動螺旋,使顯示的dHR=0°00ˊ00",即找到了OB方向,指揮持測杆單稜鏡者移動位置,使稜鏡位於OB方向上。
按DIST,進行測量,根據顯示的dHD來指揮持稜鏡者沿OB方向移動,若dHD為正,則向O點方向移動;反之若dHD為負,則向遠處移動,直至dHD=0時,立稜鏡點即為B點的平面位置。
其所顯示的dZ值即為立稜鏡點處的填挖高度,正為挖,負為填。
按NEXT——反覆5 、6兩步,放樣下一個點C。
以上就是全站儀的使用方法介紹,希望可以幫到各位。全站儀的對於測量行業的影響不必多說,而儀器的配件也至關重要。賽維大水牛測繪作為行業領頭企業專注監測材料生產,我們只為行業提供最優質的儀器配件,關注我了解更多行業乾貨。
,
