rs232接口圖解（RS232接口已經發展到這個程度了）

2023-09-22 11:09:15 1

我們常用的電子產品會有一些接口，比如我們每天使用的智慧型手機，會有充電接口，耳機接口，一些手機也會有麥克風接口，此外，我們常用的計算機還會有網絡電纜接口、USB接口、耳機接口，甚至有些電腦也有HDMI接口。但今天，小編與你分享的不是上述接口，而是講一個大家熟悉又陌生的接口——RS232接口。RS232接口是什麼樣的接口？它的特點是什麼？別著急哈！接下來小編就跟大家細談一下。

RS232接口是什麼？

RS232標準接口（又稱EIA RS232）是常用的串行通信接口標準之一，是1970年制定的"數據終端設備(DTE)和數據通信設備(DCE)之間串行二進位數據交換接口技術標準"。該標準規定採用一個25個腳的DB-25連接器，對連接器的每個引腳的信號內容加以規定，還對各種信號的電平加以規定。後來IBM的PC機將RS232簡化成了DB-9連接器，從而成為事實標準。工業控制的RS232口一般只使用RXD、TXD、GND三條線，即「發送數據」、「接收數據」和「信號地」。

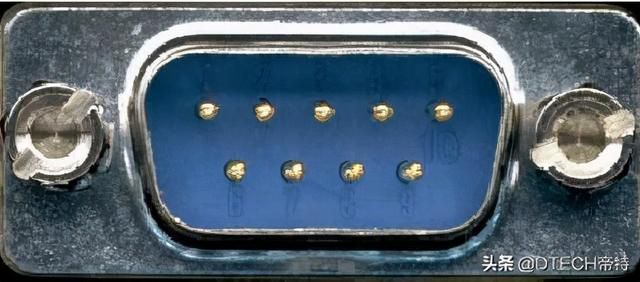

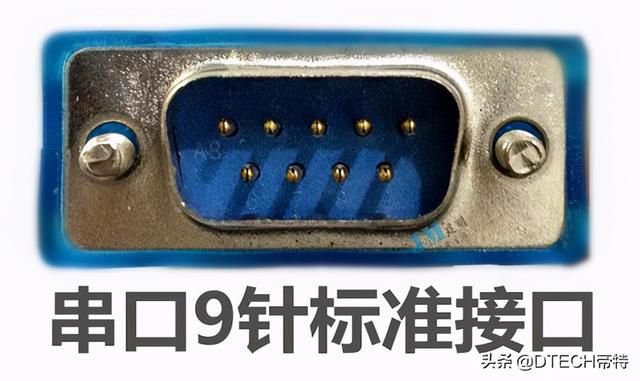

事實上，我們對RS232接口並不陌生，但我們並沒有深入理解它。在臺式計算機上，通常有一個9針串行接口(如下圖所示)。這個串行接口就是本文中我們所討論的RS232接口。通常，RS232接口以9引腳(DB-9)或25引腳(DB-25)的形式出現。一般來說，個人計算機上將有兩組RS232接口，稱為COM 1和COM 2。

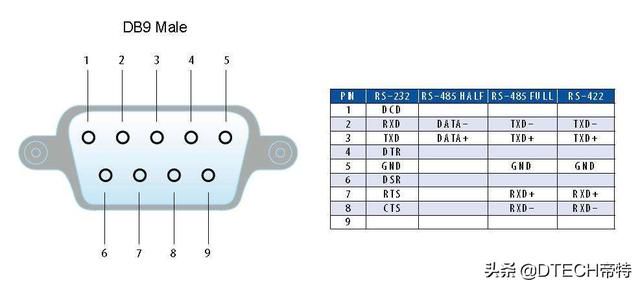

如上圖所示的 RS232 接口共有9個引腳，定義為載波檢測DCD、接收數據RXD、發送數據TXD、數據終端就緒DTR、信號地線SG、數據就緒DSR、請求發送RTS、清晰發送CTS、鈴聲提示RI。

RS232的特點有哪些？

1、信號線少

RS232總線指定25條線路，包含兩個信號通道，第一通道(稱為主信道)和第二信道(稱為二次通道)。全雙工通信可用RS232總線實現。主通道通常使用，次級信道較少使用。在一般應用中，全雙工通信可以用3~9條信號線來實現，而簡單的全雙工通信過程可以通過三條信號線(接收、發送和信號接地)來實現。

2、傳輸速率選擇靈活

RS-232規定的標準傳送速率有50b/s、75b/s、110b/s、150b/s、300b/s、600b/s、1200b/s、2400b/s、4800b/s、9600b/s、19200b/s。

3、採用負邏輯傳送

規定邏輯「1」的電平為-5V~-15 V，邏輯「0」的電平為 5 V～ 15 V。可提高抗幹擾能力，增大通信距離。RS -232的噪聲容限為2V，接收器將能識別高至 3V的信號作為邏輯「0」，將低到-3 V的信號作為邏輯「1」。

4、傳送距離較遠

採用串行傳輸方式，傳輸距離一般可達30米。如果採用光電隔離20 mA電流環進行傳輸，則傳輸距離可達1000米。

5、兩種物理接口：DB9或DB25

串行通信在通信領域有著廣泛的應用。標準的RS232C接口是計算、外圍設備、交換機和許多通信設備的標準接口，計算機與計算機、計算機和外圍設備可以通過RS232接口進行方便的連接，以實現對外圍設備的監視、控制和數據傳輸等功能。

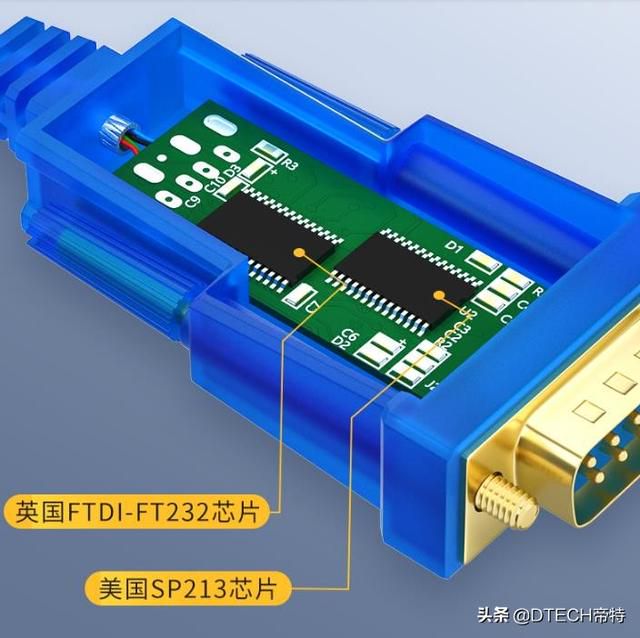

但是由於前文講的RS232的特點——外設採用的一般是負邏輯電平，而計算機採用的是TTL電平,為了使兩者之間能夠通信,必須用晶片來轉換電平以滿足數據的傳輸,這就是RS2323接口晶片的作用。應用RS232收發器晶片可以實現把UART電平轉換成RS232電平，也把RS232電平轉換成TTL電平，從而實現標準RS232接口和例如UART接口之間的通信連接。

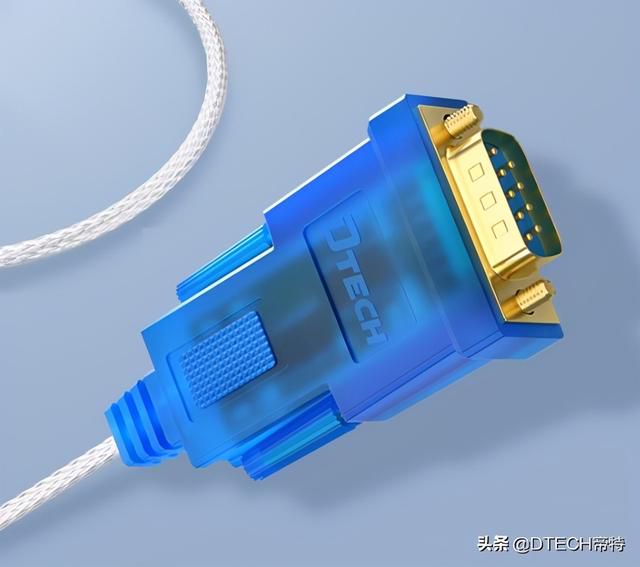

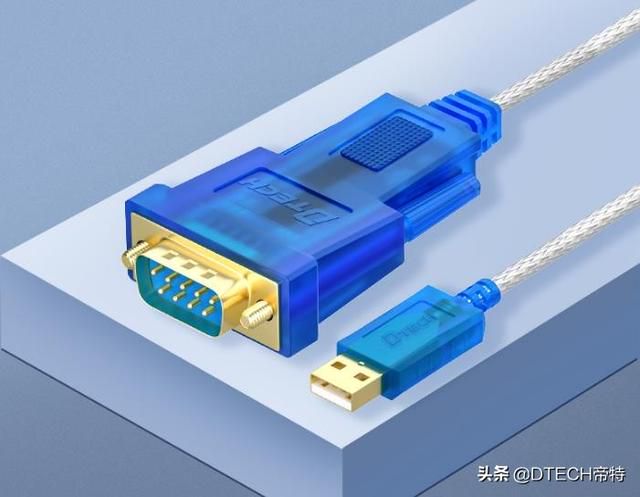

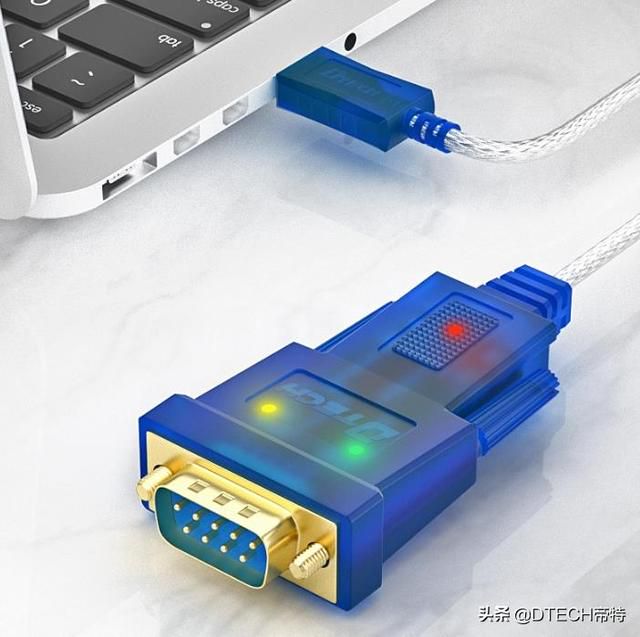

帝特提供了一系列RS232收發器、轉換器等以適合多種應用。以經常使用的 DT-9017 RS232轉RS485轉換器為例，廣泛應用於電腦、印表機、工業人機設備等，支持的自適應波特率，全面兼容，即插即用，四種通訊方式，操作速度可達300bps-115.2Kbps。經常用在工業自動化控制系統、自動化電子生產設備、PLC編程及通信遠程計算機監控系統、門禁系統、考勤管理系統、消費系統、停車場系統、自動銀行系統、公共汽車收費系統、光纖到社區的網絡中、光纖到戶、光纖到樓宇等場景使用。
