1高性能企業級網關 H3C ER8300詳解

現如今的社會處於一個信息爆炸時期，各行各業都已經如火如荼地展開了信息化建設。不過信息化可不止接入網際網路那麼簡單，相比於家庭組網，學校和網吧等環境要複雜的多。也正是因為如此，在學校和網吧搭建網絡是一個不小的挑戰。那麼，如何才能做到既把延遲做到最小，又能夠充分利用帶寬，並且保護內網不受到攻擊呢？H3C的ER8300路由器，能夠為我們提供完美的解決方案。

高性能企業級網關 H3C ER8300詳解

ER8300是H3C公司專門針對乙太網/光纖接入的校園、企事業單位、網吧等網絡環境，推出的高性能全千兆安全路由網關。內置專業64位雙核網絡處理器，單核主頻高達700MHz，整機相當於1.4GHz的處理能力。ER8300支持豐富的軟體特性，包括高性能防火牆、防ARP攻擊、流量限速、多WAN接入，流量均衡、線路備份、網絡流量監控、策略路由、大容量NAT表項等特性。

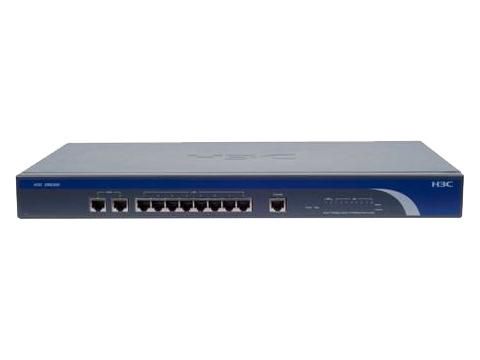

H3C ER8300

H3C ER8300提供2個10/100/1000BASE-T乙太網WAN接口，同時提供8個10/100/1000BASE-T乙太網LAN接口，能夠滿足大多數常見中小型區域網組網需求。內置DDRII 128M內存搭配雙核64位處理器，能夠對網絡數據進行高速轉發。這款路由器還提供內網流量的實時監控和排序功能，同時提供多種安全日誌，供網絡管理員實時監控網絡運行狀態和安全狀態。

H3C ER8300
路由器類型	網吧專用路由器
網絡協議	PPPoE，DHCP，NAPT，NTP，DDNS
傳輸速率	10/100/1000Mbps
埠結構	非模塊化
廣域網接口	2個
區域網接口	8個
其它埠	1個Console接口
防火牆	內置防火牆
Qos支持	支持
VPN支持	支持
網絡管理	基於Web的用戶管理接口（遠程管理/本地管理）HTTPS遠程管理
狀態指示燈	Link/Act，Speed，Power，Diag
處理器	MIPS 64位雙核700MHz 網絡處理器
產品內存	128MB DDRII
用戶數量	400臺
電源電壓	AC 100-240V，50/60Hz
電源功率	20W
產品認證	CE ClassA，CCC
產品尺寸	440×230×44mm
環境標準	工作溫度：0-40℃工作溼度：10%-90%（無凝結）存儲溫度：-10-70℃存儲溼度：5%-90%（無凝結）
保修政策	全國聯保，享受三包服務
質保時間	1年
質保備註	主機1年保修
客服電話	400-810-0504
電話備註	24小時電話服務
詳細內容	保修保換僅限於主機，包裝以及各類連接線、軟體、數據等附件不在免費保修或更換的範圍內。外置電源的保換期限為30天，如果返修電源有明顯的非產品本身質量導致的硬物損傷、裂痕、斷腳、嚴重變形、電源線破損、斷線、裸芯等現象則不予保換，您可以另行購買。產品具體的保修期限請參考網站中SMB產品保修列表或者諮詢400-810-0504。進入官網>>

高性能防火牆是ER8300的一大特點，除了支持普遍的訪問控制和狀態防火牆之外，還提供了豐富的防攻擊和安全日誌功能，有效地保證網絡的安全性，解決內網經常受到攻擊的難題。產品通過IP-MAC地址綁定功能，固定了網關的ARP列表，可以有效防止ARP欺騙引起的內網通訊中斷。ER8300毫秒級的免費ARP定時發送機制，可以有效地避免區域網PC中毒後引起的ARP攻擊。

2H3C ER8300路由器典型應用案例介紹

H3C ER8300路由器典型應用案例介紹

大型無盤網吧策略路由典型應用

H3C ER8300路由器在作為出口路由進行NAT轉發的同時還支持策略路由功能，可以支持雙線接入，同時根據內置的負載均衡表可以解決根據目的IP 地址指定ISP，實現「電信走電信，聯通走聯通」的功能，最大限度的利用已有帶寬。大型無盤網吧採用三層組網結構，無盤伺服器的直接連接匯聚交換機，交換流量下移，降低核心交換機的負載，核心交換機上劃分三層VLAN，避免不同匯聚交換機下PC註冊到相鄰的無盤伺服器上。

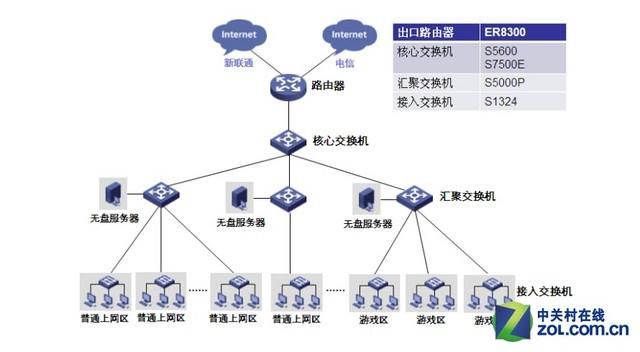

網吧應用拓撲圖

校園典型應用

某職業技術學院採用了ER8300路由器作為出口網關，通過雙WAN口實現Internet網際網路與教育城域網雙網接入，方便快速地訪問各類資源；高性能防火牆以及ARP病毒防護功能能有效的保護校園網內網安全性。

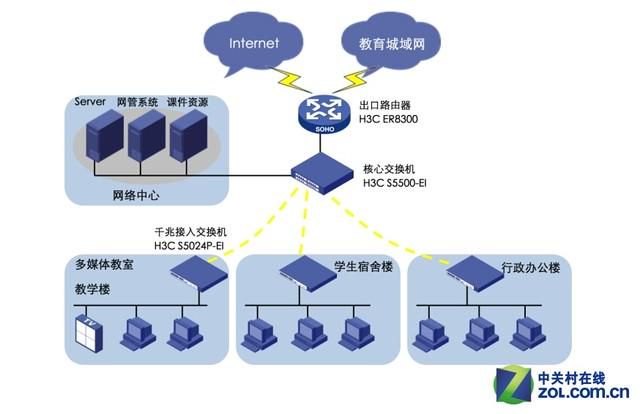

校園應用拓撲圖

在校園和網吧環境中，BT、迅雷等P2P軟體對網絡帶寬的過度佔用會影響到網內其它用戶的正常業務。ER8300路由器通過基於IP或基於NAT表項的網絡流量限速機制，可以有效地控制單臺PC的上/下行流量和建立的NAT表項的個數，限制了P2P軟體對網絡帶寬的過度佔用。負載均衡可以讓用戶根據線路實際帶寬分配網絡流量，達到充分利用帶寬的目的，滿足了雙線路接入用戶對帶寬的靈活應用需求。
