求真相!球頂絲絹膜高音單元暴力拆解
2023-12-05 17:51:41
為了讓菜鳥朋友們了解球頂絲絹膜高音揚聲器的結構,我們依然採用了暴力拆解這種大家喜聞樂見的形式。實際上這套圖片是為了《音箱耳機入門》系列而準備的。通過拆解,我們了解到揚聲器的工作原理:音圈通電後,形成電磁體,與永磁體產生作用力,驅動振膜發聲。這款揚聲器來自漫步者S20NT音箱,也是漫步者S2.1衛星箱的高音用件,它採用了釹鐵硼磁體,最後一張照片,我們演示了釹鐵硼磁體的強大磁力,而這種演示,是傳統的鐵氧體磁體難以實現的。

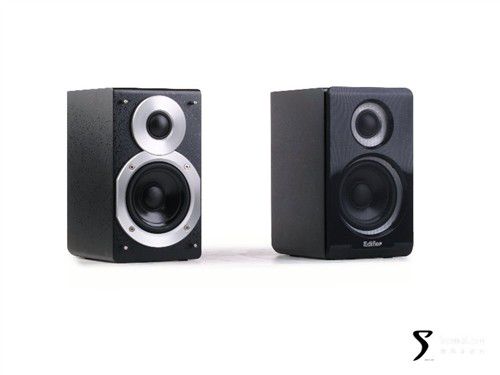

Edifier 漫步者 S20NT 立體聲無源音箱

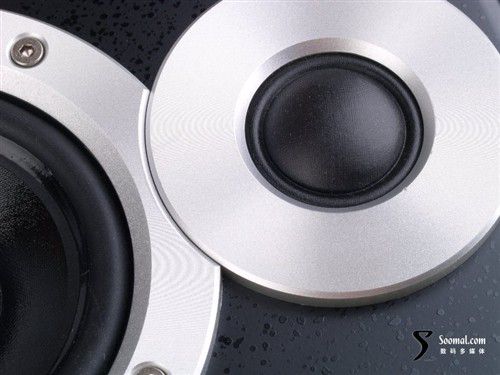

Edifier 漫步者 S20NT 立體聲無源音箱-25mm高音揚聲器
球頂絲絹膜高音揚聲器

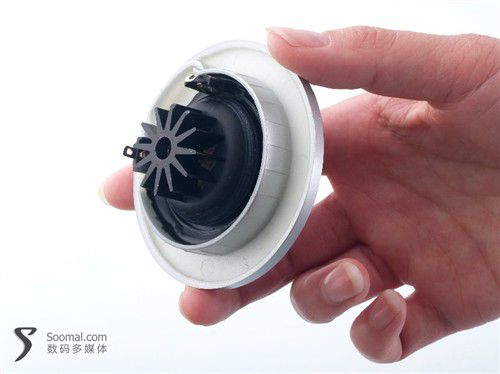

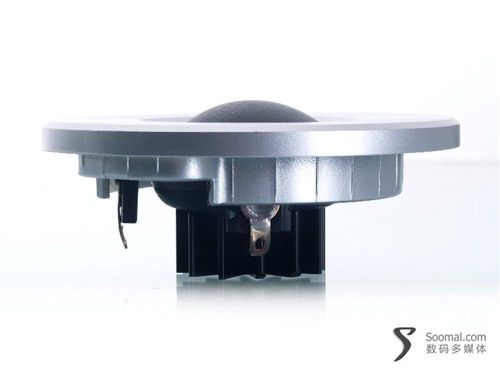

球頂絲絹膜高音揚聲器-背面的被動散熱器
註:這個散熱器並不是高音揚聲器標配,但它可以提高承載功率。
球頂絲絹膜高音揚聲器

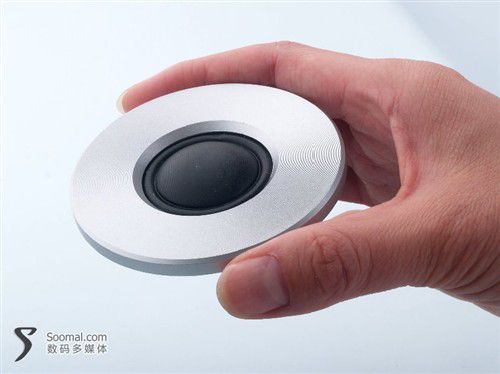

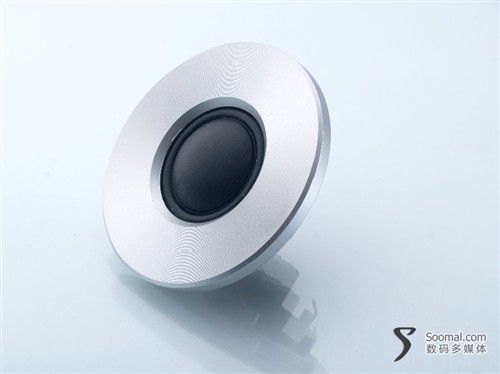

球頂絲絹膜高音揚聲器-球頂形的振膜

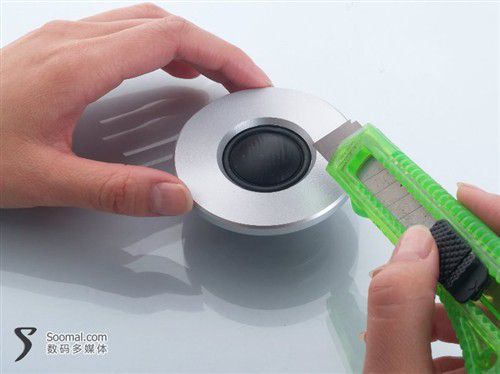

球頂絲絹膜高音揚聲器-開始割開振膜

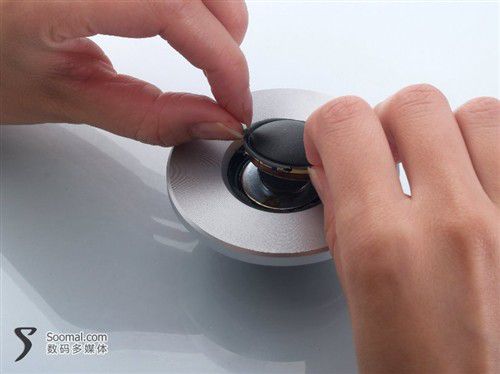

球頂絲絹膜高音揚聲器-挑開振膜
球頂絲絹膜高音揚聲器-揭下振膜
球頂絲絹膜高音揚聲器-看到吸音海綿和磁體

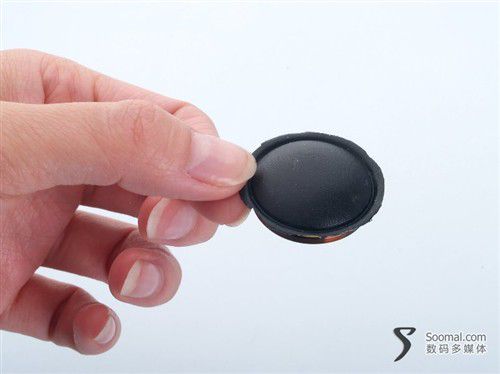

球頂絲絹膜高音揚聲器-振膜

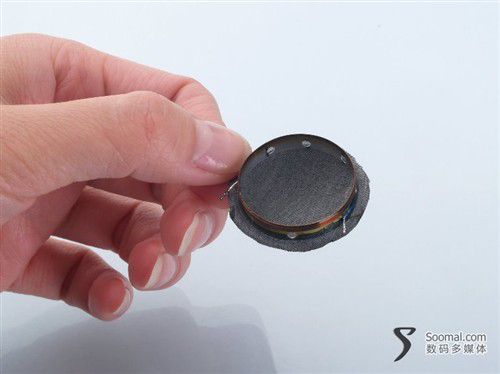

球頂絲絹膜高音揚聲器-振膜背面和音圈

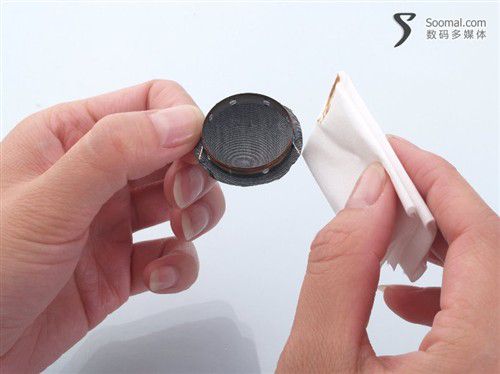

球頂絲絹膜高音揚聲器-擦拭音圈,可以看到磁液

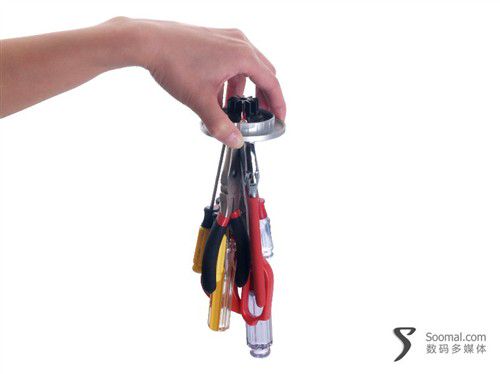

球頂絲絹膜高音揚聲器-釹鐵硼磁體強大的磁容量演示
