《PC健康報告》誰是電腦穩定的殺手?
2023-12-02 15:39:28
泡泡網主板頻道10月25日 遇到藍屏死機是淡然處之麼?整理了一天的Office文檔突遇死機你的心情如何?對於沒空調的用戶炎炎夏日時是不是還要拿電風扇吹電腦?這些你都忍受了麼?其實這些情況的發生都是電腦不穩定造成的,專業點講就是主板供電不足或者電壓電流波動不穩定造成的。那麼相信各位第一時間想到就是主板的供電系統,一塊主板的供電是否紮實,直接影響著整個主機的穩定性,重要性不言而喻。但是一個完整的供電系統是需要有那些元件的呢?近日筆者通過網絡搜羅了一些相關資料,下面一起回顧一下。
主板的心臟——供電系統

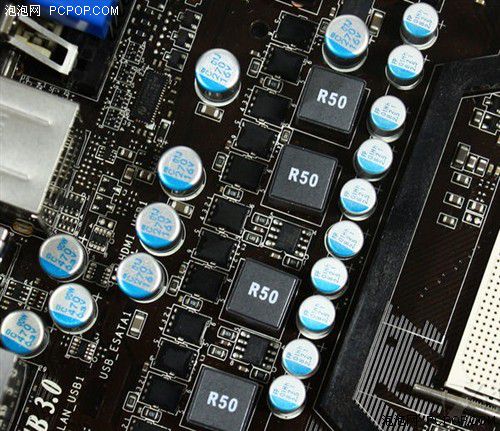

一個完整的供電系統有PWM控制器晶片、MOSFET驅動晶片、每相的MOSFET、每相的電感、供電電容等。下面按筆者理解為大家一一道來。

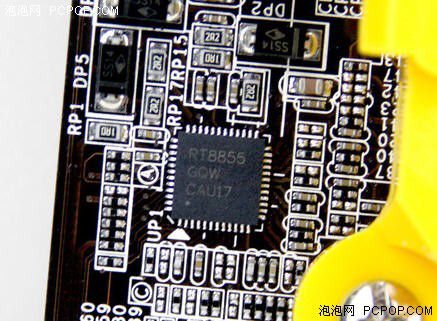

PWM控制器
在CPU插座附近能找到控制CPU供電電路的中樞神經,就是PWM主控晶片。PWM晶片主要是控制下一層的MOS驅動晶片開關。

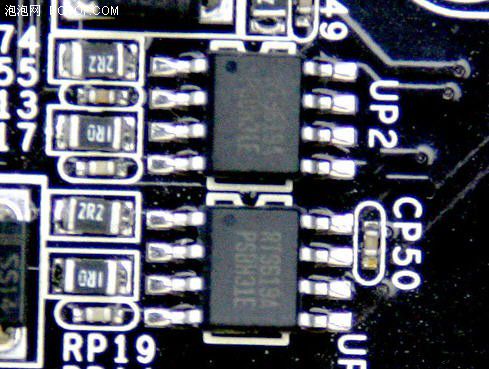

MOS驅動晶片
常見的MOS驅動晶片都是8引腳或14引腳的小晶片,通常是每相配備一顆,但現在很多PWM控制晶片都集成二、三相的MOS驅動晶片。MOS驅動晶片受PWM主控晶片的控制,主要負責輪流驅動上橋和下橋MOS管。
MOSFET,一般被叫做MOS管
MOSFET,中文名稱是場效應管,俗稱MOS管。這個黑色方塊在供電電路裡的作用是電流開關控制。通常一相完整供電需要上橋和下橋即2個MOS管,通過控制打開/關閉輪番導電對電感進行充電和放電,保證電感可以輸出穩定的電壓。

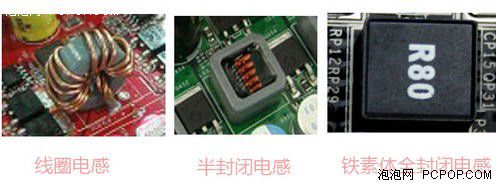

輸出扼流圈,俗稱電感。每相一般配備一顆電感,它的作用是讓輸出的電流儘可能的平滑。在主板領域方面,常見的電感有線圈電感、半封閉電感和現階段使用最多的全封閉電感,其中圖右的電感為DIP直插封裝的R80全封式鐵素體電感,具有更高的電子阻抗、更低的工作溫度、更低的EMI電磁幹擾、壽命超長等特點。
